１．ノブの化粧直し

2006年10月28日

　概ね次の手順だが、ＫＫ５ＩＭのページに写真付きで解説されているので参考となる。

歯ブラシに極細のコンパウンドを付けノブを磨き、水で良く洗い流して乾かす。

黒い靴墨を塗って乾かす。

良く磨く。ドリルにカーワックス用のアタッチメントを付けて磨くと効率的。

ポインター・ノブの白線は、修正液を塗ってふき取ると簡単に描ける。

３．６１４６’ｓ

2006年10月28日

　６１４６には種類があるが、コリンズのファイナルには６１４６Ａが指定されてる。これは中和回路のパラメータが６１４６Ａベースで設計がされているから。ただ、前期型のＫＷＭ２の中和トリマには1.8-8.7pfのセラミックトリマが使われているのに対し、後期型のＫＷＭ２には8-50pfのエアトリマが使われており、容量と耐圧の許容範囲が広くなっているので、後期型のコリンズには６１４６Bも使える。以下に６１４６のバリエーションを示す。

６１４６Ａ/８２９８：コリンズ指定の出力管。

６１４６：６１４６Ａと同一と考えられる。但し、６１４６Ａはダークヒーター・タイプと言い、６１４６より広いヒーター電圧の許容範囲が有る。

６１４６Ｂ/８２９８Ａ：６１４６とは異なり、前期型の機械には使用出来ない。

６１４６W：６１４６Bの強化型で、６１４６Bと同一の問題がある。但し、初期型の６１４６Wで６１４６Aの強化型のものもある。

４．３０Ｌ-１における５７２Ｂ

2006年10月28日

　３０Ｌ-１で、８１１Ａの代わりに５７２Ｂがそのまま挿し代えられる。８１１Ａはプレート損失が６５Ｗで、５７２Ｂはプレート損失が１６０Ｗあるため、余裕を持って使える。但し、挿し代える目的は、パワーアップではなく、余裕代を持つ事とすべきだが、これでも、３０Ｌ-１をチューニングする時のプレートが赤熱を考えると、検討の価値があるのでは。但し、５７２Ｂと８１１Ａの単価の違いを考慮する必要はあるが。

５．３セクションのフィルタコンデンサ

2006年10月29日

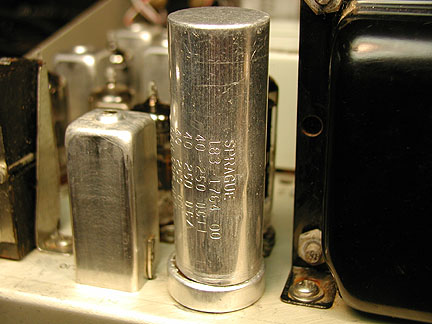

　ＫＷＭ-２や３２Ｓ-*等の中圧回路のフィルタコンデンサは、３個の電解コンデンサがブロック型のアルミケースに入っているが、これが最近入手困難になり、交換が必要となった時には困る。これをリード線がついたコンデンサに交換すれば良いが、外観が異なるので、もっとスマートに処理する方法がある。

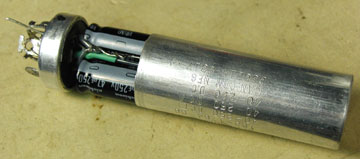

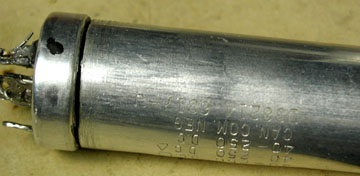

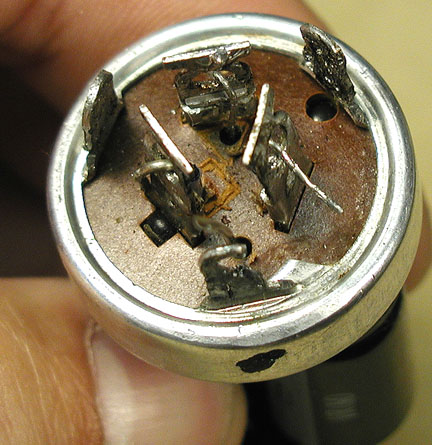

該当の電解コンデンサを外し、内容物を全て取り出す。この時にアルミケースを傷つけない様に注意が必要。

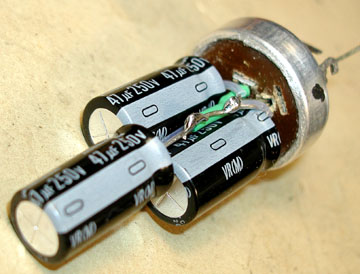

必要な容量の新しいコンデンサを３本組み合わせ、中に入れ固定する。この時、リード線が内部でショーとしない様に処理する。

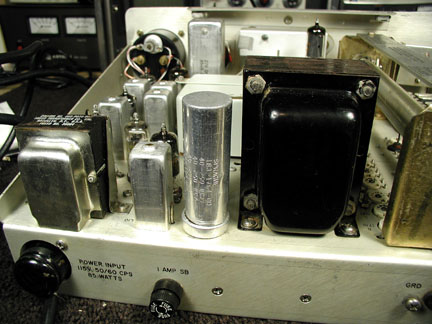

適当なリード線の処理をして、アルミケースを元通りシャーシに固定する。

６．ペイントロック

2006年10月29日

　ネジの緩みを防止するペイントロックが塗られている為に、ネジがなかなか外れず、悩まされる時がある。この場合には、次の対応をすると良い。

金属の部品に止めているネジが固い場合：

例）ＰＴＯのシャフトに真鍮のリミットカラーを止めているブリストルが固い

==>　半田ごてでブリストルを熱し、注意しながらネジを回す

プラスティックの部品を止めているネジ

例）メータケースの止めネジ

==>　徐光液でペイントロックを少しずつ溶かし、注意してネジを回す

７．キャビネットの外し方

2006年10月29日

　コリンズの機械のキャビネットを外す時に注意をしないと、トリムリングの内側を機械で引っかき、傷をつける。これを防止する為に、次の方法で外すとスムーズに作業が出来る。

キャビネットの止めネジ（上部２箇所、足４箇所、下部１箇所）を外す。

正座をして膝の上に機械を載せる。機械の方向は、前面パネルを下にして足が自分の体の方に向くようにする。

この時に両手で前面パネルを押さえて、不用意に機械本体が動き出さない様にする。

膝と両手で機械のバランスを取りながら、キャビネットを上方にスムーズに動く様にしながら外す。この時に、キャビネットの蓋が不用意に開かない様に注意する。

８．ＫＷＭ-２のランプ

2006年10月29日

　ＫＷＭ-２や５１Ｓ-１の様に、ヒーター回路の配線がシリーズに接続されて電圧のバランスを取る様に工夫されている機械は、規格以外の部品がヒーター回路に挿入されると、思わぬ電圧がかかって他の部品を痛める場合がある。この為、次の作業はすべきではない。

規格以外のランプを使用すること。（ヒーター回路の電圧供給を受けている）

真空管を外して機械に電源を入れる

９．洗浄剤

2006年10月29日

　古い機械を水洗いするケースがあるが、この時に使う洗剤に関しての議論が時折おきる。Ｗで人気がある洗剤としては、ＳｉｍｐｌｅＧｒｅｅｎがある（日本ではＤＩＹショップで入手可）。通常の油取り洗剤だと思われるが、非常に人気があるので、試しに使ってみる価値はある。但し、シルクスクリーンを痛めない様に、十分に注意書きを読むこと。因みに、私はアンモニア稀釈水を使うが、これはヤニ取りに効果があるが、油取りには効果が無い。

１０．３０Ｓ-１との接続ケーブル長

2006年10月29日

　３０Ｓ-１は、送信機との接続ケーブル（ＲＧ５８／Ｕ）の長さが２０．５フィートと規定されている。これは、ＩＭＤにおける米政府への納入規格をクリアする為だといわれている。３０Ｌ-１もこのケーブル長がマニュアルに記載されているが、これは間違いであると、後にコリンズが正式な見解を出していて、ケーブル長には規定が無い。

１２．３２Ｓ-３Ａのコンバージョンキット

2006年10月29日

　３２Ｓ-３Ａは３２Ｓ-３のクリスタルバンクが２セットあるタイプで、これは、「ＫＷＭ２とＫＷＭ-２Ａ」あるいは「７５Ｓ-３Ｂと７５Ｓ-３Ｃ」の関係と同じである。後年、これらのコンバージョンキットがコリンズから売り出され、３２Ｓ-３を３２Ｓ-３Ａにする改造がなされている場合がある。これを実施し、エスカッションを交換すれば、３２Ｓ-３はレアで高価な３２Ｓ-３Ａに早代わりする。ただ、オリジナルの３２Ｓ-３Ａは「ＥＸＣＩＴＥＲＴＵＮＩＮＧ」の目盛り（Ｅｙｅｂｒｏｗ）が太く、３２Ｓ-３は細いので、ここで見分けが付く。話しをややこしくしているのは、始めからＥｙｅｂｒｏｗが細い３２Ｓ-３Ａが存在している事である。

１３．６ＢＦ５の熱

2006年11月2日

　７５Ｓ-Ｘ等のＡＦ出力管として使われている６ＢＦ５は、低電圧で低歪みの増幅をするメリットがあるが、ヒーターの消費電力が７Ｗと大きく、大きな熱を発生する問題がある。この熱の問題を解消しようと、６ＢＦ５をソリッドステート化したり、６ＡＱ６を使った改造が試されている。ソリッドステート化は、「１５．Ｔｕｂｅｓｔｅｒ」のパートを参照願いたい。６ＡＱ６を使った改造は、７５Ｓ-Ｘの＋Ｂが低い為に、６ＡＱ６にそのまま適用すると歪みがどうしても発生する。（私のように）改造に否定的な向きはＦＡＮを付けて冷やすのが良い。

１４．電源装置の代用

2006年11月2日

　３２Ｓ-*やＫＷＭ２に使われる電源装置５１６Ｆ-２は、近日オークションで非常に高値で取引されている。５１６Ｆ-２を使わなくても、廉価な電源装置がある。

①ＰＭ-２。ＫＷＭ２にマウントできるコリンズ製の電源で、比較的廉価にで入手できる。ＫＷＭ２ではフルデューティーでは使えないが、３２Ｓ-*では軽く使える。３２Ｓ-*で使う場合は、接続ケーブルを作成して、別置きとして使う。

②ヒースキットのＨＰ-２３。ＰＭ-２より更に廉価で入手出切るが、改造を要する。但し、ヒーター回路の電流容量が小さく、ＫＷＭ２には不向き。　

　

改造記事==>　http://www.collinsra.com/cra_album/0012/cra_0012.html

１５．Ｔｕｂｅｓｔｅｒ

2006年11月3日

　真空管と挿し代えるだけで、機械をソリッドステート化できる部品がある。その一例に、Ｓｋｙｔｅｃ社のＴｕｂｅｓｔｅｒがある。真空管と半導体のダイナミックレンジの違いが有るが、そこそこ動くみたいだ。電源や受信機に使う事が多い様だが、注意を要する。

電源整流管に使った場合は、電源投入に電圧の立ち上がりが早く、古い真空管の機械には少々負担が重いので、対策が必要。

電源整流管に使った場合は、電圧が規定より高くなり、対策が必要な場合が有る。

受信機に使った場合は、ゲイン過多でローバンドで歪みが発生し、ゲイン調整等の対策が必要な場合が有る。

１７．接続ケーブル

2006年11月3日

　Ｓラインの接続ケーブルは、良質のＲＧ５８／Ｕを使いたい。特に、ＰＴＯとＯＳＣの接続ケーブルは、いい加減な物を使うと、Ｇｒｉｄドライブの掛かりが悪くなる場合が有る。また、ＲＣＶのケーブルもＲＧ５８／Ｕを使いたい。その他のケーブルはオーディオ用の物でも構わない。長さは４フィート（１．２ｍ）と指定されているが、あまり重要ではない様だ。ＲＣＡプラグも、良質の物を使いたい。ただ、オーディオ用のしっかりした物では、シールドのカラーが深く、芯線のピンがしっかりとジャックにはまらない場合が有るので、注意する必要がある。なお、ＡＶ用の色が付いたＲＣＡコネクタを使い分けると、ケーブルをどこに接続するかの識別に便利である。

１８．シリアル番号

2006年11月4日

　非常に良く話題に上る、シリアル番号と製造年月。Ｋ０ＤＡＳ（Ｒｏｄ）が調査した、貴重な資料があるので、それを紹介する。

７５Ｓ-*　（ＣＣＡ　ＭＬ）　　==>　既にリンクが切れているので抜粋資料として公開

３２Ｓ-*　（ＣＣＡ　ＭＬ）　　==>　既にリンクが切れているので抜粋資料として公開

ＫＷＭ２（Ａ）他（ＣＣＡ資料）

２０．洗浄剤（２）

2006年11月4日

　「９．」でＳｉｍｐｌｅＧｌｅｅｎを紹介したが、先日ＣＣＡのＭＬでＳｅｌｉｎｇ社のＣＰ-４３という製品が話題になった。９８年のコリンズ・カンファレンスでＫ０ＢＳによって始めて紹介された製品で、その後、Ｗ５ＭＣ等が実際に使った体験を元に、有用性を語っている。この製品は産業用のアルミ洗浄剤で、油汚れやヤニに効果があり、５０％に稀釈して使うと、ＳｉｍｐｌｅＧｒｅｅｎやアンモニアの様に、シルクスクリーンを傷める恐れもなく、汚れが非常によく取れるそうだ。上記のリンクから入り、Ｐｒｏｄｕｃｔｓ＞Ｃｈｅｍｉｃａｌ＞Ｓｏｌｖｅｎｔｓ/Ｄｅｇｒｅａｓｅｒ＞３頁目Ｊ-２９８（ＣＰ-４３）で製品の情報が見れる。但し、日本で入手出来るかは不明。

２２．機械のリスタート

2006年11月4日

　長期間使用していない古い機械に電源を入れる作業は、非常に気を使う。一般的にはスライダック使い、電源電圧の５０％位から、様子を見ながら徐々に電圧を上げて行く方法を採る。ただ、非常に古い機械のリスタートをする時は話が別だ。電解コンデンサが劣化している前提で対応する必要があり、通常の手順で電圧を掛けて行くと、コンデンサのリークにより他の部品まで傷める事となる。電源を投入する前に電解コンデンサを全て交換するか、電解コンデンサの再成形を試みるか。再成形は、全ての真空管を外して外部からＤＣ電圧を加え、日単位の緩い速度で電圧を徐々に上げて行く、非常に根気が要る仕事だ。それでも、最終的にハムが取れない時は関連のコンデンサは交換する事となる。

２５．メータのガラス

2006年11月12日

　メータのガラスの固定が緩まり、動いてしまう場合が有る。これは、ガラスを止めている、メータ内部の金属リングが動いてしまった事が原因である。これを修理する手順は次の通り。

メータを機械から外す。メータの止めネジの下段が外し難いので、６ｍｍのボックスレンチでネジにアプローチすると良い。

メータを開放する。メータのケースに付いている止めネジ３箇所を外すが、ペイントロックが付いているので、除光液等でペイントロックを溶かし、外すと良い。絶対に無理はしないこと。

ケースの内部にある、ガラスを押さえている金属リングを押して、ガラスをしっかり固定する。この時、無理をするとガラスを割ってしまう事があるので、注意する。

最後に、透明なマニュキュアを塗り、金属リングとケースを止めると良い。

２６．シール剥がし

2006年11月12日

　機械に軍の銘盤が付いている場合が有る。これを綺麗に剥がす為に、色々な剥離材が紹介されているが、中でも「ＧＯＯＦ　ＯＦＦ」という製品はペイントを傷める事が無く剥がせるので、多くの支持を得ていた。日本で買えるかは不明だが、調べてみる価値は有る。因みに、私は銘盤を剥がした後にアルコールを使い、ペイントを傷めない様に、根気良く接着剤を取り除いた。　（※）有機溶剤を含む製品は海外発送をしない場合があります

２７．３０Ｓ-１での４ＣＸ１５００Ｂ

2006年11月18日

　３０Ｓ-１で４ＣＸ１０００Ａを４ＣＸ１５００Ｂに挿しかえる事がたまに話題に上がる。両者は同一のパッケージに入っているために、差し替えが可能である。４ＣＸ１５００Ｂは４ＣＸ１０００Ａと比較し、グリッドが丈夫に出来ており、５００Ｗ余分なプレート損失を扱う為にフィンの密度が高いが、３０Ｓ-１で１５００Ｗを得る為にはスクリーン電圧を上げる他に、①ブロワーを風量の大きい物に交換する、②電源トランスを１５００Ｗに耐えられる物に交換する、といったインフラの対応無しには無理がある。３０Ｌ-１に５７２Ｂを使う議論を思い出す。

２８．接点復活剤

2006年11月18日

　ＤｅｏｘＩＴはＷで有名なＣａｉｇ社の接点復活材の商品名であるが、この商品をどうこう言うわけではない。接点復活材、一般に言える事だが、ロータリースイッチにむやみに吹きかけるとウエハーのベークを傷める。特に、高圧がかかる部分は、埃が接点復活材を吸収してウェファー上に定着してショート回路を形成し、更にショートによりウエハーが炭化してショート回路が定着する。こうなると、最早このウェファーは交換をするしかない。

３０．アルミ・インレイ交換

2006年11月19日

　つまみに付いているアルミ・インレイ（化粧盤）は長年経過するとくすみが出て、見栄えが悪くなる。幸い、交換部品が入手出来るが、交換時に古い物をどう外すかが問題となる。つまみ中央のへこみに丁度はまる形なので、ナイフ等をインレイとつまみの端の間に挿入し、インレイを剥がそうとしてもなかなか刃が入らない。また、インレイが接着剤で頑丈に着いている場合もあり、無理に刃を入れようとするとつまみの端が欠けてしまう。一つの方法として、インレイの中央にドリルで小さな穴を開け、そこに千枚通しを入れ剥がすと良い。つまみの中央は若干傷付くが、最後には新しいインレイで隠れてしまうので、問題がない。何よりも、無理な作業により、つまみの露出部分を傷付ける事を避けられる。

３１．ＰｅｔｅｒＤａｈｌ

2006年11月19日

　ＰｅｔｅｒＷＤａｈｌ社は米国のカスタムメードのトランスメーカーとして、米国のコリンズ愛好家はもとより、ハム仲間の間で有名だ。５１６Ｆ-２、７５Ｓ-Ｘ、３０Ｌ-１、３０Ｓ-１、ＫＷＳ-１等の各部トランスを作っている。事故によりトランスを焼失してしまった場合や老朽化によりレアショートを起こしたトランスを交換する場合は、格好の部品調達先となる。中には、３０Ｓ-１の日本向け仕様のトランス（２００Ｖ／１００Ｖ　５０Ｈｚ）もある。一見の価値ありだ。

３２．Ｓメータのドリフト

2006年11月19日

　時間と伴にＳメータの０設定がドリフトする場合がある。無信号時のＳメータがＳ３を指している場合、マイナスに振り切る場合等、症状は色々だが非常に気になるものだ。これは多くの場合、電解コンデンサの劣化やＩＦの真空管の特性変化による症状と思われるが、原因の特定がなかなか面倒である。７５Ｓ-１、２、３限定であるが、簡単にこの症状を解消する方法を紹介する。２ｎｄＩＦＡＭＰ（６ＢＡ６）のカソードとグランドの間にダイオードを挿入する。ダイオードに逆電圧をかけて定電圧特性を利用する事により、Ｓメータのドリフトは見事に消える。これは、あくまでも対処療法として考えて欲しい。

３３．メータの保護

2006年11月26日

　コリンズの受信機に電源投入する時に、Ｓメータが振りきれ大きな「カチン」という音を立てる。特に、７５Ａ４はその代表例に挙げられる。これは、正常な動きである事は誰しも知っているが、それでも機械が古くなるとメータが壊れないかと心配になる。この対処策として、メータ端子の間に、互いに逆接続（Back to back）したダイオードを１対挿入すると、電圧制限がかかり、この「カチン」を緩和することが出来る。

３４．ＭＯＶ

2006年11月26日

　５１６Ｆ-２で電源投入時にヒューズが切れるときがある。特に、整流管をダイオードに交換する改造をした場合には、これが顕著に発生する様だ。この対応策として、電源入力側（ＡＣ１１５Ｖ）に電源サージ・プロテクタとして用いられるＭＯＶ（Metal Oxide Varistor）を入れると良い。１５０Ｖ位の規格の物を、電源ライン間とグランドの間に入れる。

３５．製造年月

2006年11月26日

　「１８．」でシリアル番号と製造年月の対応表を紹介したが、シリアル番号は改ざんされる場合もある。その検証手段として、部品に刻印されている製造年月が使える。これにより、機械の製造年月が或る程度は想定が出来る。その一例を挙げると下記の通りとなる。

トランス　　　　　　例：１－６７　（６７年１月）
ＩＦＴ　　　　　　　　例：１－６７　（６７年１月）
電解コンデンサ　例：６７０４　（６７年４週目）・・・右の写真の例　
X'tal　　　　　　　　例：１－６７　（６７年１月）

３６．ＭＯＶ（２）

2006年11月26日

　「３４．」で５１６Ｆ-２の保護について紹介したが、ここでは３０Ｌ-１を保護する改造を紹介する。３０Ｌ-１は８１１Ａを水平に配置している為、粗悪な玉を使うとグリッドがダレてプレートとタッチし、トランスを焼損する場合がある。プレート回路のトランスの巻線は、保護の為にヒューズの役目をなすＲ１７、Ｒ１８が挿入されているが、グリッドバイアス回路の巻線には保護回路がない。この為、グリッドバイアス回路とグランド間に１５０Ｖ程度のＭＯＶを挿入し、上記の事故が発生した場合の保護の役目を担わせる。

３８．５１Ｓ-１キャビネット

2006年11月26日

　ラックマウントの５１Ｓ-１が安く売られているが、後でキャビネットが欲しくなる。しかし、５１Ｓ-１のキャビネットは入手が難しく、値段が高い。こんな時には、ＫＷＭ-２のキャビネットを流用すると良い。５１Ｓ-1のキャビネットはＫＷＭ-２と３０Ｌ-１とサイズが同じで、Ｓラインとは異なる（Ｓラインは小さい）。３０Ｌ-１のキャビネットは、後部の切り欠きが５１Ｓ-１用に改造するにはそぐわない。ＫＷＭ２のキャビネットなら、後部の切り欠きが左右対象に空いていて、この中央を繋ぐように切り欠く事により、５１Ｓ-１で使える様になる。

３９．ＲＣＡコネクター

2006年12月1日

　コリンズの機械はＲＦ出力にＲＣＡコネクターを使っており、これをＭ型やＢＮＣ型コネクターに交換する改造を良く見る。しかし、実はＲＣＡはＲＦに適している。２００Ｗまでの電力なら問題無く扱え、１．２ＧＨｚまでならＮ型コネクターとほぼ同等な特性を有している。驚く無かれ、ＵＨＦでの特性測定の結果、次の順番で特性が良い。

Ｎ→ＲＣＡ→ＢＮＣ→Ｆ→Ｍ

４０．電源電圧

2006年12月1日

　コリンズの機械は、電源電圧ＡＣ１００Ｖでは上手く働かないので、ステップアップ・トランスやスライダックを使用して、ＡＣ１１５Ｖを得る事は基本的な知識である。しかし、昇圧電圧が高すぎる場合は、ヒーター電圧がＡＣ６．３Ｖより高くなり、真空管の寿命を極端に短くするので、十分な注意を要する。現在、米国では送電効率を高める為に、地域によっては電源電圧が昔の１１５Ｖに対して１２０Ｖ以上となる場合があり、これが古い真空管の機械を使う際の頭痛の種となっている。

４１．Black Beauty

2006年12月1日

　黒雪姫・・・ではなく、コリンズの機械によく使われいてる、黒いペーパー・コンデンサの事。絶縁材が紙の為、老朽化が激しく、絶縁不良が起こりやすい。Black Beauty は即座に交換すべき。これに対して、Orange Drop と呼ばれる、オレンジ色のフィルム・コンデンサがある。これは、絶縁材がポリプロピレンかマイラーで、安定かつ長寿命である。

４４．フィルター・カバー

2006年12月8日

　７５Ｓ-１、３はフィルターがシャーシーの下部にマウントされているが、７５Ｓ-３Ｂはフィルターがシャーシーの上部にマウントされている。このため、電源トランスのフラックスの影響を受けるので、フィルター・カバーが装着されている。たまに、これが無い機械があるが、この場合ＣＷの受信音にハムが混入して音が濁る。不幸にしてフィルター・カバーが無い７５Ｓ-３Ｂを入手した場合は、リプロダクションのフィルターカバーを購入するか、自分で工作して作る事となる。　

４６．真空管のシールド

2006年12月16日　

　真空管に使われているシールドケースの放熱効果についての考察が議論されていた。①ツイストロックが付いてシールドケースが１層の物、②アルミ製で真空管に密着する、シールドケースが２層の物がある。①はＯＥＭケースと呼ばれで、真空管から発せられた熱を間接的にシールドケースで受け、シャーシに伝える事で熱を逃がす。②はＩＥＲＣケースと呼ばれ、真空管のガラスに接触する事で熱を受け、２層間にあるコルゲート状のヒートシンクで発生する空気の対流により熱を逃がす。この為、ＩＥＲＣケースの方が熱放射において優れている。また、黒色のシールドケースは、黒体放射により熱放射効率が高いと言われている。シールドケースはこの他に、静電遮蔽の目的やショックにより真空管が外れない目的に使われる。ただ、シールドケースをかぶせると、ケースとの間の静電容量により、回路のチューニングがずれるので、注意を要する。

４７．３０Ｓ-１の３分間タイマーリレー

2006年12月16日

　３０Ｓ-１では＋Ｂ印加に３分のディレータイムを設けている。なぜ、３分という長い時間設定なのだろうか？　これは、旧タイプの３０Ｓ-１では水銀整流管８６６を使用していたので、そのウォームアップに相当の時間が必要であった為である。整流管が３Ｂ２８に代えられたモデルでは、４ＣＸ１０００Ａのウォームアップ時間を考慮すれば良い。この為、タイムディレー機構のＫ２０２を、オリジナルの１１５ＮＯ１８０（１８０秒タイプ）より１１５ＮＯ１２０（１２０秒タイプ）等に変更している場合が有る。因みに、私はＯＭＲＯＮのＨ３ＣＲ-Ａ８という半導体のディレータイム可変型タイマーリレーを使用している。これは、８ピンで１１５ＮＯ１８０のソケットが使える。なお、ピンアサインは異なるので若干の配線の手直しが必要だ。

４８．イリダイトのシャーシー

2006年12月16日

　コリンズの一部の機械を見ると、エアボーンやミリタリー無線機と同様に、シャーシーにイリダイト処理が施されている。ＫＷＭ-２ＡやＳラインでは、後期の機械にこの処理がされており、イリダイトの金色のシャーシーは後期の機械の代名詞の様な扱いをされれいる。イリダイト処理は、化成処理によりアルミの表面に酸化膜を形成する耐食処理で、酸化膜はあまり強固ではないが、比較的低コストであるため、暴露部での使用を考慮しない無線機のシャーシー等に良く見られる。

４９．ペイント

2006年12月23日

　以前はコリンズのキャビネットの色調を出す為のペイント調合のノウハウが語られていたが、最近ではSurplus Sales of Nebraskaや国内ではエフアール・ラジオラボで完全にマッチする物が調達出来る様になった。それでも、日焼けした古い機械は色調が若干変わり、時としてマッチさせる事が難しい場合が有る。ペイントが新しいにも拘わらず、色調がマッチしない場合は、再塗装を疑った方が良い。再塗装は、賛成派、反対派と種々の議論がある。再塗装を試みる場合は、下地処理を残す為にオリジナルのペイントを剥がさずに行う方が良いと言われている。若しくは、下地処理を行うかだ。ペイントの仕上げは、１週間ほど時間をかけペイントの強度を上げた後、自動車用のコンパウンドで磨くとよい。ただし、あまり光沢を出し過ぎると不自然さが出てくるので要注意。　（※）有機溶剤を含む製品は海外発送をしない場合があります

５０．８１１Ａの水平マウント

2006年12月23日

　３０Ｌ-１は８１１Ａを水平にマウントするので、使用する８１１Ａには注意が必要だ。下手なメーカーの８１１Ａを使うと、使用しているうちにグリッドがダレて内部ショートを起こし、部品を焼損する。多くの場合はプレート電源回路の保護抵抗Ｒ１７、Ｒ１８で済むが、最悪の場合は電源トランスを焼いてしまう。これを未然に防止する為には、水平マウントを考慮された８１１Ａを使う事だ。ＲＣＡ、Ｃｅｔｒｏｎ、Ｓｉｌｖａｎｉａといった米国製の８１１Ａは心配には及ばない。Ｓｖｅｎｔｌａｎａの８１１Ａも問題無いと言われている。中国製の８１１Ａは注意を要する。私は、中国製の８１１ＡをＣｅｔｒｏｎの物に交換した。交換する場合は、マッチド・ペアの８１１Ａを使う事は言うに及ばない。

５１．真空管の総取り替え

2006年12月23日

　「メンテナンスのノウハウ」にも書いたが、ＣＣＡでも議論が有ったので、改めて書くこととした。やはり、真空管の総取替えは慎むべきである。既に、真空管市場は品不足のために混乱しており、特性が類似している真空管が型名を変え可也出回っている様だ。６ＣＢ６が６ＤＣ６として出まわっている話は有名だが、これは洒落にならない。何が良い真空管だか判らない状態で、真空管を総取り替えするのは、如何にリスクがあるかは容易に想像出来るだろう。機械の思わぬ性能低下を引き起こしてしまう。部品は悪くなったら交換するのが良い。

５２．３０Ｌ-１の取り扱い

2006年12月29日

　今更、特筆すべき事でもないが、電力のハンドリングに余裕が無い３０Ｌ-１の様なデスクトップ型リニアアンプでは重要な利用上の注意事項なので、取り上げてみた。

マニュアルに記載されている使用条件（アンテナのＳＷＲ、プレート電流、グリッド電流）を厳守する。
過大なグリッド電流を流した場合は、非常に短時間でも真空管を損傷するので注意する。
ロード・バリコンは規定内の最大ドライブパワーでドライプして調整する。調整後に若干ロード・バリコンの容量を抜く。
アンテナチューナーを使用している場合はエキサイターだけで調整し、リニアアンプでは調整しない。
リニアアンプの入力インピーダンスはドライブレベルにより動的に変化するので、エキサイターのオートアンテナチューナーはオフにする。
エキサイターの出力を絞り使うと、ＡＬＣのオーバーシュートが過大になり、スプラッターの原因となる。

５４．７５Ｓ-３のＡＧＣ時定数

2006年12月29日

　７５Ｓ-１から７５Ｓ-３になり、ＡＧＣの時定数が変えられる様になったが、ＦＡＳＴ／ＳＬＯＷのリリース時間に殆ど差が無く、ＳＬＯＷでも決してＳＳＢに適しているとは言えない。これを改善するために、①ＡＧＣ時定回路のコンデンサの値を大きくする、②ＡＧＣ電圧のロード抵抗を小さくする、いずれかの方法が取られている。①はＣ１３７（０．４７μＦ）に並列に適当なコンデンサを追加する（一例として、１μＦ Non-Polar型）。②はＲ８８（６８０ＫΩ）に並列に適当な抵抗を接続する（一例として、６８KΩ）。①の改造は、ＡＧＣのアタックタイムが遅くなる欠点があるので、抵抗で調整する②の改造の方が良いと言われている。私はＲ８８に２２０ＫΩの抵抗を並列に接続して、好みの定数を得ている。

５５．ＷＡＲＣでの運用

2006年12月30日

　ＫＷＭ-２Ａや７５Ｓ-３Ｃ等、クリスタルバンクが２系統有り、既存のアマチュアバンドを犠牲にすること無しにＷＡＲＣバンド用のクリスタルを装備できる。但し、各バンドポジションにより同調範囲が有るので、これに準じてＷＡＲＣバンドを装備する必要がある。

ＢＡＮＤ　Ａ　：　３．４－５ＭＨｚ　　　
ＢＡＮＤ　Ｂ　：　６．５－９．５ＭＨｚ
ＢＡＮＤ　Ｃ　：　９．５－１５．０ＭＨｚ　　（１０ＭＨｚ）
ＢＡＮＤ　Ｄ　：　１５．０－２２．０ＭＨｚ　（１８ＭＨｚ）
ＢＡＮＤ　Ｅ　：　２２．０－３０．０ＭＨｚ　（２４ＭＨｚ）

なお、Ｓラインをトランシーブ接続した場合は、セパレートで送受信しても、トランシーブで送受信しても、バンド水晶は１個で良い。

５７．ＱＳＫ

2006年12月30日

　ＳラインやＡラインでＱＳＫを試みる考察が議論されていた。ＱＳＫを実現する為には、第一にキーイング速度に追従できるリレーと、送信波の切れが良い事、受信機のＡＧＣのリカバリーが早い事等が要求される。これを、元来ＱＳＫを前提に設計されていない機械に求めるのは難しいが、ＱＳＴ誌等で適用する為の改造記事が載っているとのこと。どの様な要素技術があるかは確認していないが、調べてみると、現代の機械で当たり前の様に使っているＱＳＫの要素技術を垣間見る事が出来るだろう。下記の記事を参考にされたい。

Collins S-Line modification of an idea by Dave Hallock KØAZJ (now WØSS) which was published in Sept, 1970 QST.
the late Bob McGraw, W2LYH, in January 1960 QST, "A Complete Break-In Unit for C.W.: Combining Keying, Wave Shaping, Antenna T.R. Switching, Receiver Muting, and Side Tone" (pp. 20-23).
THE COLLINS S-LINE AS A C.W. TRANSCEIVER WITH FULL BREAK-IN QSK, BY RICHARD KLINMAN, W3RJ, CQ, SEPT, 1980 PGS 42-43.

５８．５１６Ｆ-２との接続ケーブル一考

2006年12月31日

　接続ケーブルは本体に付いているので通常は気にする事は無いが、延長ケーブルを作ったり、ＰＭ-２との接続ケーブルを作るときには、使うケーブルの仕様について悩む。次の基準を参考にすると良い。耐圧：１０００V程度。太さ：１６～１８ＡＷＧ　（１．２７mm²～１．００mm²）の１０芯シールドケーブル。次の理由でシールドケーを使う事が好ましい：①リターン電流を流す為の補助路。②万が一ケーブルに亀裂が入った場合に、高圧に触れるのを防止。③外部ノイズ源からの静電遮蔽。フィラメント６．３V用に２本の芯線を使う。グランド用に３本の芯線を使う。

５９．PRESELECTORの銅バンドの修理

2006年12月31日

　スラグ・ラックの可動部に銅バンドが使用されているが、経年変化でこれが折れる場合が有る。この銅バンドの材質はベリリューム銅なので、修理方法としては、①半田付けをする、②新たに作成する、が考えられる。小さなクラック程度なら半田付けで直せるが、ベリリューム上の酸化膜を除去するのが厄介である。これは、酸を使って除去する。完全に折れてしまった場合は、ＤＩＹショップ等でベリリューム銅のバンドを買ってきて、加工すると良い。テンション・スプリングを通す穴は、ハトメで補強する。この手順は、Ｋ５ＭＩＬ、Ｂｉｌｌのサイトで詳しく説明してある。

６０．性能改善情報

2006年12月31日

　コリンズ社では、性能改善速報であるＳＢ（ＳｅｒｖｉｃｅＢｕｌｌｅｔｉｎｓ）や性能改善報告書であるＳＩＬ（ＳｅｒｖｉｃｅＩｎｆｏｒｍａｔｉｏｎＬｅｔｔｅｒ）を出し、性能改善情報を周知していた。前期の機械を入手した場合は、これらの情報により回路をアップデートすると、思わぬ性能アップにつながる場合が有る。中でも、ＫＷＭ-２のＡＧＣ特性の改善であるＳＢ８ａ、ｂ、ｃはその改善効果が大きい事で有名である。これらを収録したものが、ＣＲＡのＳＢ・ＳＩＬのサイト若しくはＣＣＡのＳＢ・ＳＩＬのサイトに掲載されているので、参考にすると良い。

６２．コリンズのスピーカー

2007年1月1日

　コリンズの機械にはスピーカーが付いていない（ＫＷＭ-３８０は別だが）。ＳラインやＫＷＭ-２のスピーカーとしては、３１２Ｂ-３スピーカーや３１２Ｂ-４ステーション・コンソールがあるが、５１６Ｆ-２電源ユニットと伴に並べると、場所も食うし値段も高い。このため、５１６Ｆ-２にスピーカー・ユニットを組み込む改造が良く行われる。アルミ板の真中をスピーカーの形状にくりぬきスピーカーをマウントすると、マウントネジが見えない。アルミ板は、パンチングメタルとネジで伴締めする。アルミ板は目立たなくする為に黒く塗るか、後期型の５１６Ｆ-２同様、黒いフェルト紙をパンチングメタルの後ろに貼る。これで、完璧な外観に仕上る。ただ、電源トランスのフラックスにより、スピーカーにハム音が入る欠点がある事と、５１６Ｆ-２は筐体がパンチングメタルで出来ているので、音が抜けて低音が不足気味になり、音が余り良くない。やはり、専用のユニットにはかなわない。因みに、３１２Ｂ-３と３１２Ｂ-４とでは、奥行きが深い３１２Ｂ-４の方が音が良い。コリンズで使われている楕円型スピーカーは、エフアール・ラジオラボ等で容易に入手できる。

６４．リプロダクション

2007年1月2日

　コリンズの部品のリプロダクションがあるが、場合によっては重宝する。

Advanced Optics　５１６Ｆ-２ケース、エンブレム、つまみ、トリムリング、ウェイテッド・ノブ、５５Ｇ-１（！）
エフアール・ラジオラボ　ダイヤル、メータ・フェース（米国でも有名）、スピーカー、周波数表示板カード、他
エイチアンドエム　ダイヤル・ブレーキ、ＳＭ-３ネームプレート、マイクジャック用リングナット、他

６５．リプロダクション（２）

2007年1月2日

　一般には入手が難しいリプロダクションもある。例えば、３０Ｓ-１のドア・スクリプト。ドアの下部に付いているので、例えば掃除機で引っ掛けて折ってしまう事がある。現在、誰がストックを持っているかは分からないが、以前はＤａｖｅＫｎｅｐｐｅｒＷ３ＳＴ、ＣｈｕｃｋＲｉｐｐｅｌＷＡ４ＨＨＧ　が扱っていた。私は、数年前にＤａｖｅより分けてもらったことが有る。

６６．ＭＣＮ

2007年1月2日

　シリアル番号と伴に、機械の製造年月を推定するのにＭＣＮ（Ｍａｎｕｆａｃｔｕｒｉｎｇ　ＣｏｎｔｒｏｌＮｕｍｂｅｒ）がある。ＭＣＮは製品の品質管理に使われる番号で、上市された製品に１０１より付番され、番号が飛ぶ事は殆どない。シリアル番号はシールやネジ止めの銘板に刻印されるが、ＭＣＮはシャーシやユニット品に直接スタンプで刻印される。この為、製造年月の新旧の判断材料としてはシリアル番号より信頼性が高い。

６７．７５Ｓ-３ＢのＳＳＢ音質改善

2007年1月3日

　日本の受信機と比べ、７５Ｓ-３ＢやＫＷＭ-２は受信音が歪っぽく聞こえる。ＫＷＭ-２はこれを改善する為に、ＳＢ-８ｂというオフィシャルな改善対策があるが、７５Ｓ-３Ｂにはオフィシャルなアナウンスメントが無く、コリンズ愛好家の中で、以下のような種々の対策が講じられている。①「５４．７５Ｓ-３のＡＧＣ時定数」で紹介した、ＡＧＣのリリースタイムを長くする改造を実施する。②プロダクト・ディテクターＶ８Ａ（６ＥＡ８）が歪みを発生しているため、この対策としてＬ１６（１００μＨ）に３３０Ω・1/2Ｗの抵抗を並列につなげる。③Ｃ３３（２２０ｐＦ）に２２０ｐＦを並列に接続し、容量を２倍にする。以上により、だいぶ音が滑らかになる。

６８．３０Ｓ-１のサーマルリレー

2007年1月3日

　３０Ｓ-１には、万が一のブロワー故障によるパワー管の焼損を防止する為に、サーマルリレー（Ｋ１０２）が装備されている。たまに、これが無い３０Ｓ-１が有るが、特殊な部品なので今となってはこれを見つける事は難しい。通常の運用には支障が無いが、出来たら安全の為に装備したい。ＥＩＭＡＣの仕様によると、４ＣＸ１０００Ａのアノード・コアの最大耐熱温度は２５０℃で、常用運転状態での許容温度は１６０℃と考えると良いとの事。この仕様をベースとして、代替品を探せば良い。Portage Electric Products, Inc. という米国のサーマルリレーのメーカーが紹介されていたが、残念ながら具体的な型番の紹介は無かった。

６９．ＫＷＭ-２のＡＬＣ

2007年1月3日

　ＫＷＭ-２のＡＬＣのゼロ設定が不安定になり、送信時無入力でも指示がマイナスになったり、プラスに大きく振ったりすることが有る。以前、ＫＷＭ-２の電解コンデンサを総取り替えして、Ｓメータのゼロ設定の不安定さは改善したが、ＡＬＣの問題は改善しなかった。以下にＡＬＣ周辺回路のチェックポイントを紹介する。

真空管：　Ｖ１７（６ＢＮ８）、Ｖ４（６ＡＺ８）、Ｖ７（６ＤＣ６）。特に６ＡＺ８は問題が多い。
時定数回路の抵抗：　Ｖ４（６ＡＺ８）の６番ピンとグランド間が１．５ＭΩある事。この値が違う場合は、Ｒ１１９（１．５ＭΩ）を疑う必要がある。
時定数回路のコンデンサ：　Ｃ１５９（０．１μＦ）、Ｃ１６０（０．４７μＦ）がリークしていないか。これらの比較的容量が大きいディスク・セラは、古くなるとよくリークを起こす。リークが少ない、耐圧１００Ｖ以上のマイラコンデンサにさっさと取り替えてしまうと良い。

７０．宅急便利用の常識

2007年1月4日

　米国ではＵＰＳ等の宅急便で機械を送った時のダメージのクレームが後を絶たない。日本ではそれ程多くは経験しないので、荷物の取り扱いが丁寧なのだろうか？　それでも、最低限の対策は実施すべきで、特にコリンズの機械は、シャーシやケースがアルミ製なので、他の機械と比べてダメージを受けやすいので、次の注意が必要である。

５１６Ｆ-２はパンチングメタルのケースが弱いので、そのまま送るとケースが歪む。トランスがマウントされている重いシャーシをケースから外し、ケースの中に真空管を入れて送る。若しくは、板を３枚準備して、２枚は内部の両サイド、１枚は電源トランス上部とケースの間に差し込むと良い。
３０Ｓ-１は重量が有る割には、シャーシがアルミアングルで出来ているので、乱暴に扱われるとシャーシが歪む。電源トランスをシャーシより外して送る。

その他の機械は余り問題は無いが、米国との宅急便はこれ以上の注意が必要か？

７１．リプロダクション（３）

2007年1月4日

　更に入手する難易度が高いリプロダクションがある。３０Ｓ-１のフロント・ドア・キー。キーが無かったり、壊されている機械が多く、欲しい人は多いと思うが入手できない。私は、米国の某ＯＭにお願いして、作ってもらった事がある。メッキされていない物で、真鍮色だが、ピッタリと同じ物であった。既に手持ちは無くなっている。

７２．３０Ｌ-１のダイオード

2007年1月4日

　３０Ｌ-１は製造から年月が経っているため、電源回路のコンデンサを交換しないと、フルパワー時に高圧の電圧降下が大きくなる。また、整流ダイオードの焼損も心配になる。ＷＮ４Ｉ、Ｋ１ＲＯＤがコンデンサと整流ダイオードのアップグレード・ボードを販売しているので、メールをして問い合わせすると良い。問い合わせ先は次の通り。

Yves (Steve) Pautard, WN4I

5833 Dryden Road West Palm Beach, FL 33415
(561) 689-8819
E-mail: wn4i@arrl.net

Rod Murray, K1RODI

17418 E. San Marcus Drive Fountain Hills, AZ 85268
( 480) 836-1246
E-Mail: k1rod@arrl.net

７３．Ｅｌｄｉｃｏ

2007年1月7日

　一寸一休みして、メンテナンスの話題ではありませんが・・・。日本では馴染みが浅い、Ｅｌｄｉｃｏというブランドがある。米国のＲＥＬという無線機メーカーの製品で、ＵＳＡＦがＭＡＲＳ整備計画を推進していた時の無線機調達で、Ｃｏｌｌｉｎｓと並んで入札をしたメーカーである。Ｅｌｄｉｃｏは価格的には有利であったが、総合評価で既に政府へ納入実績があったＣｏｌｌｉｎｓが落札し、第二候補として採用された様だ（米国政府の規定では、必ず第二候補を立てる必要があった）。しかし、米国政府は、この２社の性能の均一化を要望しており、Ｃｏｌｌｉｎｓの仕様が政府仕様としてＥｌｄｉｃｏに流されたと言われている。この為、Ｅｄｌｉｃｏの機械はＣｏｌｌｉｎｓの機械と似通っているといわれている。仕様が流された事の真偽はともかく、下記のリンクのＥｌｄｉｃｏの機械は一見の価値ありだ。Ｒ-１０４／Ｔ-１０２はＳラインに似ており、ＳＳＢ-１００Ｆは７５Ａ-４とのコンビネーションの送信機といったところか。

http://zeus.ia.net/~wbsorsby/N5BU/Eldico/eldicot.htm

７４．ＯＡＫスイッチ

2007年1月7日

　ＳラインやＫＷＭ-２の電源スイッチは、ロータリースイッチの後部に、電源をＯＮ-ＯＦＦする接点ユニットが取りつけられている。これは、ＯＡＫスイッチと言う部品だが、これにより５１６Ｆ-２をリモートでＯＮ-ＯＦＦするため、投入電流が大きく接点の傷みが早い。以前はこれが手に入り難かったために、外部に別のスイッチを取りつけたり、５１６-２にリレーを組み込み、投入電流を回避したり、スパークキラーを入れたりして、スイッチを保護していた。最近は、エフアール・ラジオラボ、ハムズオフィス、Surplus Sales of Nebraska等で入手出来るので、あまりこれらの保護対策は話題に上らなくなった。

７５．ＦＡＮ

2007年1月7日

　コリンズの機器は、元々かなり高温になっても性能に問題がない設計になっているが、既に老朽化が進んでいる為に、ＦＡＮにより温度のストレスから保護する事が好ましい。ＦＡＮの装備方法には種々のバリエーションがある。

ＡＣＦＡＮ、ＤＣＦＡＮ
吸い込み、噴出し
上蓋に載せる、上蓋の下部にボルトでマウントする、マウントプレートを作成して内部に取りつける

いずれの方法でも良いが、ポイントは、

音が静かな事　==>　ＡＣＦＡＮでもＤＣＦＡＮでも規格電圧より若干低めの電圧を供給する
噴出しにする　==>　吸い込みだと、埃が内部に溜まる
ケースの内部に取りつける方法が多いが、３０Ｌ-１は内部に取り付けられないので上蓋の上に載せる
電源スイッチと連動させると便利　==>　ＤＣ１２ＶのＦＡＮを使い、フィラメントのＡＣ６．３Ｖを整流して、ＤＣ１０Ｖを得て使うと、電源スイッチに連動して、音も静か

７６．ＴｕｂｅＣｈｅｃｋｅｒ

2007年1月12日

　果たして、ＴｕｂｅＣｈｅｃｋｅｒは買う価値があるか？そんな議論が延々と繰り返されている。

ＴｕｂｅＣｈｅｃｋｅｒには、簡易タイプと高機能タイプがある。簡易タイプはヒーター断線、内部ショートやエミッションの目安が分かる程度である。高機能タイプ、例えばHickock 533/539, TV-2, TV-7, USM-118等は、ｇｍが測定でき、真空管のボケ状態の尺度として使える。ただ、あくまでもｇｍは静的特性なので、例えば或る機械はｇｍが５０％低下しても性能に影響は無いが、或る機械は１０％低下すると影響が大きいという具合に、機器への影響は実機で判断するしかない。そこで、その程度の測定機に高い投資をするより、差し替え用の真空管を揃えておいた方が利口だという意見も少なく無い。少なくとも、ヒーターの断線やエミッションの推定なら、外観（ヒーター点灯、ゲッターの状態）で判断が出来る。

その反面、ＴｕｂｅＣｈｅｃｋｅｒに肯定的な意見もある。障害箇所が限定されているケースでは、真空管の差し替えで切り分けるのが早いが、広範囲の切り分けをする場合は、差し替えでは結果が見えなくなるケースも多い。そこで、ＴｕｂｅＣｈｅｃｋｅｒで測定したｇｍという尺度で、障害箇所を追い込んで行く手法を使う。もちろん、最終的には静的特性（ｇｍ）にだけ頼れない局面も多いが、回路の抵抗値で故障箇所を追いこんで行く手法と同様の考え方が出来る。この為には、良好に働いている機械の真空管のｇｍを予め測定しておき、故障が発生した時に測定したｇｍと比較し、その変化より良否を推定する。他に、マッチド・ペアを探す時のｇｍ測定機としては有効で、オーディオマニアの方は良く使う。

この様に、利用方法を限定し、利用技術を適切に備える事により、ＴｕｂｅＣｈｅｃｋｅｒは投資価値がある物になると言えるのではないか。

７８．シルクスクリーンのレタリング

2007年1月12日

　Ｓライン等のパネルの文字は、シルクスクリーン技法で印刷されている。シルクスクリーン印刷は大量印刷には向かないが、コストが安く、印刷面が平坦ではなくても印刷が出来るので、機械のパネル面の印刷には向いていると言える。古くなった機械の塗装の傷みは、タッチアップでなんとか修復出来るが、擦れた文字の修復は難しい。この場合は、全塗装をしてシルクスクリーンを施してくれるサービスを使うと良い。日本では、エフアール・ラジオラボで実施してくれる。大切なコリンズの機械を長らく愛用する為の一手段と言えよう。

７９．縮み塗装

2007年1月19日

　７５Ａ-４などの St. James Gray の機械は、縮み塗装（塗装面にしわがある塗装=Wrinkle Paint）が施されており、再塗装は出来るのか？　 St. James Gray の Wrinkle Paint は入手できないそうである。その代わりに、黒の Wrinkle Paintを下地に塗り、その上から軽く St. James Gray のペイントを塗ると、良い結果が得られたと報告されている。馴染みが余りない Wrinkle Paint の塗り方を紹介しておく。

塗装するのは、なるべく湿度が低く熱い夏の日を選ぶ。
塗装面を相応にクリーニングする。
プライマーを塗装し、十分に乾かす
First Coat を塗装し（経験がないが、このペイントは２液有ると想像する）、１０分ほど乾かす
Second Coat を塗装し、１０分ほど乾かす
ヒーとガン、若しくは強力ドライヤーで、小さなエリアから加熱ししわを出し、徐々に広範囲を加熱して行く
１２～２４時間放置し、絶対にペイントに触らない
この後、St. James Gray を薄塗りする

【参考】　

黒の Wrinkle Paint　：　TEMPO PRODUCTS COMPANY INC. 製　Black Wrinkle Enamel, No. 817
St. James Gray のペイント　：　Surplus Sales of Nebraska

（※）有機溶剤を含む製品は海外発送をしない場合があります

８０．パイロットランプ

2007年1月19日

　パイロットランプを選ぶ時には注意が必要である。ＤＣでの使用を考慮したＫＷＭ-２や５１Ｓ-１はヒーター回路で巧みに電流配分をしており、規格以外のパイロットランプを使うと配分が狂い真空管のヒーターに負担が掛かる。標準品は＃４４（6-8 volt 0.25 amp 2 watt）である。Ｓライン等であまり神経質にならなくて良い場合は、消費電流（発熱）が少ない＃４７を使うと良いとのアドバイスもある。

８１．エンブレムのペイント

2007年1月19日

　エンブレムのペイントが色あせるとリペイントしたくなる。リペイントの素材に関する情報は、

TESTORS 製　Gloss Enamel # 1103 Red　（※）
TESTORS 製　Gloss Enamel # 1127 Orange 　（※）

等、種々飛び交っている。これは、エンブレムによって（ＷＥ、ＲＥ、ＲＣ）、くすんだ赤、真紅、オレンジ掛かった赤、と種々の「赤」があるからである。某氏曰く、「コリンズはコーポレート・カラーに対する意匠登録には無関心であった様である」。また、日焼けにより色落ちしている場合も有り、結局は自分の目で一番合うペイントを探すしかない様である。　（※）有機溶剤を含む製品は海外発送をしない場合があります

８３．５１６Ｆ-２のソリッドステート化

2007年1月27日

　この改造に関しては、「１５．Ｔｕｂｅｓｔａｒ」に書いた通り注意が必要である。つまり、①整流管はフィラメントが温まる間にゆっくりと電圧が立ち上がるソフトスタートだが、ダイオードは電圧が即座に立ち上がる。②ダイオードは整流電圧が高めに出る。この解決策として「４２．Copper Ｃａｐｓ」という製品を紹介した。ただ、手軽に出来る、ダイオードと降圧抵抗を組み込む改造が一般的な様である。低圧に関しては、２００Ω２５Wの降圧抵抗を入れ、送信時の電圧を規定のＤＣ２７５Ｖに調整すべきだとの意見が一般的であるが、高圧に関しては、ＤＣ８００Ｖに対して少々高くても、スクリーンバイアスが規定通りで過剰なプレート損失を強いなければ、むしろＳＳＢでのダイナミックレンジの点で有利となるため、あまり神経質になる必要は無いとの意見もある。つまり、高圧回路に入れる降圧抵抗は省略出来る。ただ、ＳＳＢでは電流が相当大きくスイングされ、それにつれ負荷インピーダンスも大きく変動するので、＋Ｂのレギュレーションが悪化し、この結果、ＩＭＤが悪化するのではと思うが、この点には余り触れられていない。参考の為に、ＪｏｈｎＭａｙ、Ｋ６ＭＡＹの改造記事のサイトを紹介しておく。なお、コリンズもＳＩＬ（Service Information Letter）１-７６で、５１６Ｆ-２の半導体化に触れている。ここで見られる回路図には、高圧回路、低圧回路伴に、降圧抵抗は見られない（ＣＣＡのＳＢ・ＳＩＬのページ参照）。

８４．Ｄ-１０４

2007年1月27日

　ＡＳＴＡＴＩＣのＤ-１０４は、米国のコリンズファンには根強い人気がある。アンプが内蔵していない前期のものは、カートリッジの適合インピーダンスが非常に高く（５００ＫΩ～４．７ＭΩ）、トランジスタの機械で使った場合は、高音が強調され過ぎるが、真空管の機械に使った場合は低音まで出たメリハリの良い音を出す。ただ、エレメントが劣化すると低音が出なくなり、その魅力は無くなる。つい数年前まではＡＳＴＡＴＩＣで交換カートリッジを販売していた様だが、今ではオークションで入手するしかない。オリジナルのカートリッジの代替品としては、次の製品が紹介されている。

Kobitone社製　25LM022 (35.05 mm L x 35.05 mm W x 11.68 D、25 K Ohms、CRYSTAL)　@ $4.54　==>　MOUSER ELECTRONICS
Heil Sound社製　HC-104 (HC-5 element + XT -1 high impedance transformers)　@ $59.00 ==> Heil Sound 若しくは国内代理店

８６．ノブの白いポインター

2007年2月2日

　「１．ノブの化粧直し」で触れたが、ノブの白いポインターの化粧直しは、一番手軽に機械の顔を引き締められるレストア方法なので、詳しく手順を説明する。

ノブにペイントがされていない事を確認する。ペイントがされている場合は、ペイントを剥がし、「１．ノブの化粧直し」で説明した手順で、ノブを磨く。
白のエナメルペイントを準備する。修正液でも良い。
ノブのポインターの溝に残っている古いペイントをツマ楊枝等で剥がす。
ペイントを溝に塗る。少し多めに塗ると良い。
ノブの表面を乾いた布で拭き、余分なペイントを除く。

８７．セレン整流器

2007年2月2日

　５１６Ｆ-２でＤＣ－５５Ｖのバイアス電圧を半波整流しているのは、懐かしいセレン整流器である。経年変化により特性が悪化するので、バイアス電圧がおかしい場合は真っ先にこの部品を疑い、問題がある時は、１０００Ｖ１Ａ位のシリコンダイオードに交換すると良い。この場合、オリジナルの部品は残し、片方のリード線を外して中継端子として使うと良い。

８８．３セクションのフィルタコンデンサ（２）

2007年2月9日

　「５．３セクションのフィルタコンデンサ」で入手が難しくなったので、最近のコンデンサを中に入れると、外観を損なわずにレストアが出来ると紹介したが、この様子の写真がＷ５ＯＣ、Ｄａｖｅにより紹介されていたので、参考とされたい。

９０．半田付けテクニック

2007年2月9日

　古い機械では、酸化した半田、古いフラックス等で汚れたターミナル、腐食したターミナル等の悪条件があり、半田付けがやり難く、特別なテクニックが必要となる。

古い部品を取り外し新しい部品を取りつける場合は、まず半田吸い器を使って酸化した半田を完全に除去する。半田が残って部品がなかなか外れない場合は、半田が固まる前にリード線を揺すりながら部品を外す。ターミナルに付着した古いフラックス等の汚れはアルコールなどで清掃し、腐食した部分は紙やすり等で磨く。次にターミナルと新しい部品のリード線に予備半田をする。部品は絡げ配線をしてしっかりと取りつける。コリンズではリード線を２７０度絡げるのが標準だが、この角度は、部品を確実に固定でき、かつ取り外し易い。最後に適当な量の半田を与え部品を固定する。

ターミナルにアクセスし難い場合や、ターミナルを壊す恐れがある場合は、古い部品のリード線を残して部品を切断し、そこに新しい部品のリード線を絡げて半田付けすると良い。

９２．３０Ｌ-１の電源の極性

2007年2月17日

　３０Ｌ-１はヒューズと貫通コンデンサがラインの片方にだけ付いているので注意が必要である。ヒューズが付いていない方をＡＣラインのホット側に接続した場合で、コールド側の貫通コンデンサが劣化しシャーシに電源電圧がリークした場合は、電源を切ってもアースを通じてリターン電流が流れてアンプが切れなくなる。更にこの場合、何らかの原因でヒューズが切れても、アースを通じてリターン電流が流れてアンプが切れず、アンプに致命的なダメージを与える恐れがある。また、アースを付けていない場合は感電する。コンセントの幅が広い方（コールド）は必ず端子番号４か５に接続すること。

９３．Ｆｕｓｅの溶断

2007年2月17日

　５１６Ｆ-２等でどうしてもヒューズが飛び、問題箇所を特定出来ない場合がある。この場合は、５１６Ｆ-２にシリーズに６０Ｗ位の白熱電球を繋ぐと良い。電球が眩く発光する場合は１次側に問題がある。電球がほのかに発光する場合は、２次側に問題がある。２次側の問題を切り分ける時には、電源トランスのストレスを緩和できる。

９４．固まったコア

2007年2月23日

　ＩＦＴのコアが固まって動かなくなった時は、ドライヤーで暖めてプラスティックの調整棒でゆっくりとまわす。コアが回らなくても絶対に無理をせず、気長に暖めてまわすのがコツ。万が一にコアが割れて取り除く時は、コアに丁度はまる六角レンチを指し込み回す。この場合も無理をしない。無理をすると、コイルが巻いてあるケーシングまで割ってしまう。コアの代替品を探す場合は、μが異なると同調できないので、同調できるものを選ぶ事となる。

９５．５１Ｓ-１の調整棒

2007年2月23日

　５１Ｓ-１はＲＦ同調回路、バンド発振回路のコイルパックがロータリー形になった特殊な形をしている。このコイルはターレットと呼び、バンド切り替え部の奥まったポジションで調整をする。この為に細長い特殊な調整棒が付属しているが、殆どの５１Ｓ-１はこの調整棒が無くなっている。調整棒が無いと調整が出来ないので、自作する必要があるが、木を削り作るか、プラスティックの調整棒の先を適当な大きさに切り作る。後者の方がが簡単で強度もある。

９６．クリスタルのドリフト

2007年2月23日

　ＳＳＢで音域が高音や低音に偏っている場合は、ＢＦＯの周波数が変わっているか、メカフィルの特性が変わっている事が原因である。ＢＦＯ発振のクリスタルは、経年変化で低い方に偏る傾向がある。この場合は、ＢＦＯ回路に数ｐＦから数十ｐＦのコンデンサを入れ（ＫＷＭ２の場合はＶ１１：６Ｕ８Ａの２番ピン）、ある程度は調整できるが、余り大きな値のコンデンサを入れると発振は止まってしまう。この限界を超えた場合はクリスタルを交換する必要がある。ＢＦＯ発振の周波数が問題無い場合は（周波数の測定ポイントは、クリスタルの足ではなく、発振出力とする）、メカフィルの特性カーブが変わってしまった事が原因である。メカフィルは価格が高いので、交換する前に特性を測定したい（スペアナ＋スイープ・ジェネレータかオシロ＋ＳＳＧで点々法で測定）。ＢＦＯクリスタルやメカフィルはオークションで中古を探しても良いが、オリジナリティーに拘らなければ、性能が良い新しいデバイスがインラッド社で売られているので、利用する手もある（種々のバンド幅が選べる）。あるいは、国内製のフィルターを使う手も有るが、これは　ＪＧ１ＸＬＶ　荒井氏のサイトを参照されると良い。

９７．Ｍ-ＲＣＡアダプター

2007年3月3日

　ＳラインやＫＷＭ-２ではアンテナコネクターにまでＲＣＡを使っているが、その特性に関しては「３９．ＲＣＡコネクター」で述べた通りである。しかし、機械のコネクターをＭ型に交換しないまでも、アダプターを使いわざわざ特性が悪いＭ型コネクターを使うのを目にする。通常、Ｍ型コネクター側には５Ｄ等の太いケーブルが接続されていて、柔軟性に欠き、不必要な力をＲＣＡのメス側に与える。ＲＣＡのメス側は機械的に弱いのでケーブル外れ易く、また最悪の場合はＲＣＡのタイトの絶縁体を割ってしまう。コリンズ社の設計に従い、良質のＲＣＡプラグ＋良質のＲＧ５８／Ｕを使うのがベストであろう。

９８．ＢＲＩＳＴＯＬＳＣＲＥＷ

2007年3月3日

　「２１．ＢＲＩＳＴＯＬレンチ」でレンチを紹介したが、ノブのネジ、つまりＢＲＩＳＴＯＬＳＣＲＥＷが無くなった時の調達先を紹介しておく。なお、近年、米国内でも調達が困難になって来たとの事なので、日本国内での調達先は調べていない。

Edmo　==>　#MSS-2 という製品は、種々のサイズのBRISTOL SCREW とレンチが入ったセット品

　　日本では、㈱ワールド・トレーディングが同社の製品を扱っている

ASCO Aeronautical, Inc　==>　#MSS-2 という製品（多分Edmoと同一製品）
RAF electronic hardware
Keystone
Aviall
Copperstate nut and bolt

９９．３０Ｌ-１のグリッド抵抗

2007年3月3日

　４本の８１１Ａのグリッドに入っているＲ２２～２４（４７Ω）のソリッド抵抗は、長年の熱により値が変わることが多い。交換する場合は、ソリッド抵抗は避け、抵抗値の変化が小さい金属被膜抵抗を使うと良い。金属被膜抵抗は、セラミックの上に形成された金属被膜にらせん状に溝を掘り、抵抗値を変えているため、高周波ではＲＦＣとなると言われていたが、最近の物はＬ分が比較的低く、ＨＦでは殆ど問題にはならない。米国ではやはり、Allen Bradley か IRC の製品が人気がある様だ。

２．パンチングメタルのキャビネット	2006年10月28日
ＭＯＵＳＥＲで次のパーツナンバーのキャビネットは、コリンズのキャビネットに類似していると言われている。５３７－ＣＯ－２－Ｐ　（１０×１２×６・1/2　inch）５３７－ＣＯ－３－Ｐ　（７･1/4×５･1/2×３・1/8　inch）５３７－ＣＯ－７－Ｐ　（１１×８×７　inch）

１１．ＫＷＭ-２ＡとＫＷＭ２-Ａ	2006年10月29日
一部のＫＷＭ-２ＡはＫＷＭ２-Ａのエンブレムで出荷されている。これは、エンブレムが誤って作成されたもので、機能や電気的な性能は全くＫＷＭ-２Ａと同一である。

１６．テフロン・チューブ	2006年11月3日
コリンズの比較的新しい機械は、耐熱性がある、テフロン（ＰＴＦＥ）の絶縁チューブを使っている。何種類かの太さのチューブを用意しておくと配線のやり直し等に便利。

１９．メーターフェース	2006年11月4日
汚くなったメーターフェースは、綺麗なメーターフェースのコピーを取り、両面テープで貼ると、見事に綺麗なメーターフェースに生まれ変わる。但し、この時にコピーと元のメーターフェースを良く接着して、メーターの針が引っかからない様に注意が必要。

２４．Ｆｕｓｅ	2006年11月4日
突入電流が大きくなる、５１６Ｆ-２、３０Ｌ-１等のヒューズには、スロー・ブロー型ヒューズを使うこと。

３７．５１Ｓ-１でＨｉＦｉ	2006年11月26日
５１Ｓ-１は良い音を出す機械だが、６００Ωのライン出力を使い、ステレオのライン入力に接続して使うと更に良い音が期待出来る。ステレオのスピーカーが使えるので当然の事だが。ボリウムで出力レベルが調整出来るので使いやすい。

４３．スクリーン・セーバー	2006年12月8日
メンテナンスのノウハウとは関係ないが、コリンズ他のスクリーン・セーバーがダウンロード出来るサイトを紹介する。ＡＩ７Ｒ，Ｄａｖｅのサイトにある。

４５．ＫＷＭ-２の送受信の周波数	2006年12月8日
ＫＷＭ２では送受信の周波数が数十Ｈｚ動く。これは、ＰＴＯの６ＡＵ６の＋Ｂ（１５０Ｖ）が送受信で数十Ｖ変化してしまうのが原因である。これを改善する為に、＋Ｂに１５０Ｖ２Ｗ程度のツエナー・ダイオードを挿入すると良い。

５３．メーターの大振り	2006年12月29日
３２Ｓ-１などに使われているSimpsonのメーターが大振りをして、見難い場合が有る。この場合は、１０００μＦくらいのコンデンサをメータに並列に接続すると、動きが落ち着く。これによる、メータの誤差は発生しないとの事。

５６．Ｓメーターの感度	2006年12月30日
コリンズはＳメータの振れが悪いと言われるが、これはメータの感度が低く押さえられている為だ。つまり、国内の機械ではＳユニット１つが３ｄB間隔で目盛が振られているが、コリンズでは４ｄＢ間隔で目盛りが振られている。この基準の違いがメータを重くしている理由である。

６１．ＳラインでＡＭ	2007年1月1日
ＡＭに根強い人気が有る米国では、ＳラインでＡＭを出す改造が話題に上る。ＢＦＯを注入する改造が一般的である。バンドが混んでいる日本では余りＡＭは人気が無いが、参考の為に３２Ｓ-１、３の改造記事が載っているＷＢ７ＤＹＷ、Ｄｕｔｃｈのサイトを紹介しておく。

６３．マニュアル	2007年1月1日
コリンズのマニュアルがＣＣＡのマニュアルのページで閲覧できる。ここの素晴らしさは、種々の年代のマニュアルが掲載されているので、自分の機械に合わせたマニュアルが閲覧できる。

７７．７５４３	2007年1月12日
ＰＴＯに使われている６ＡＵ６の産業用バージョンでハムが少ない７５４３という真空管がある。後期のＳラインでは６ＡＵ６の代わりに採用されている。実際に入れ替えてみても違いが判らなかったが、なぜか差し替えている人も多い。一度試してみては如何か。

８５．３２Ｓ-３のロードプラグ	2007年2月2日
３２Ｓ-３は、トランシーブ時に内蔵のバンド発振出力をターミネートするロードプラグが付いている。これが無くなっている場合は、１００Ω１／２Ｗのカーボン抵抗をＲＣＡプラグに半田付けして作成すると良い。

８９．ＬＥＤランプ	2007年2月9日
コリンズのパイロットランプはT-3 1/4 #44 という規格で、「８０．パイロットランプ」でも紹介した。近年、この規格のＬＥＤランプが売り出されている。Data Display Products という会社で扱っている。日本での扱いは不明である。

９１．コリンズ博物館	2007年2月17日
メンテナンスの話題からは外れるが、コリンズ社のアンテナファームや過去の製品が展示されている、コリンズ博物館の写真がＷ８ＪＩ、Ｔｏｍのサイトに載っているとの紹介があった。
