商品詳細item detail
D-1.節超えせん引き
D-2. 左-節超えせん引き（写真はページ下） せん（銑）引き
33,000円
D-1.節超えせん引き
”短い竹ひごも、節が多数ある竹ひごも、長い竹縄の材料も正確に、半分の時間で、厚さを仕上げることが出来ます”
外観写真(クリックすると拡大します）
|
 |

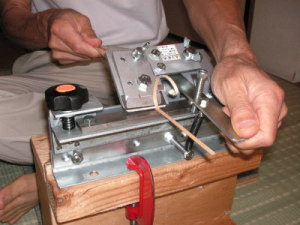

左は 使用状況(拡大可）
右は節の部分の比較で
上側は従来機（クズが残る）、
下側は節超えせん引き（綺麗に
取れる）
 |
|
左は正面写真（拡大可）
右は側面写真（拡大可）
特徴
（２）必要な竹ひご厚さが、ノブを回すだけで目盛り（10倍に拡大）を見て簡単に設定できます。（仕上げ厚さの確認は必要です。）
（３）モードの切り替えにより、節無しの竹の厚さ決めに便利な、刃を固定した普通の「せん」としても使用できます。
刃は「節超えせん引き」「替刃式幅決め」「替刃式面取り」共通です。刃はホームセンターなどで販売されています。また、道具のご注文と同時に追加替刃をご希望の場合は、4枚1,000円で同梱できます。
（５）刃先の摩耗に応じて摩耗した部分を横に移動したり、切削角をかえて、切れ味を維持できます。
（６）塗装色：部材によりシルバー塗装、亜鉛メッキです。
（７）取扱説明書を充実させるため、ビデオCD（実演）を補助として付けています。
（８）取り付け台および作業台（オブション）を用意しています。自作の方には図面を提出します。「節超えせん引き」は付属のクランプで簡単に取り付けできます。
寸法：257(幅）*195(奥行き）*140（高さ）mm
質量：2.3kg
節の越え方
①刃が節を通過する直前の図
節を通過する直前は切削刃と連動している節超えレバーで、切削角を変えます。すると刃と台の間隔も大きくなります。
②刃が竹ひごを通過する順序を表す図
最初は節を越えて全体に均一な厚さにし、次に最後の厚さで節に来た時、一旦最初のように節を越えて切削し、すぐバックして盛り上がったところを予定の厚さに切削します。
刃の特長
刃は２種類使えます。竹ひごの厚さが0.3～１mmの標準刃、数mm以上の厚さあるいは厚い身竹は刃Aです。
標準刃で出来ること
（２）厚さは長い距離においても正確で、節を手すきで処理する場合に比べて、およそ２倍の速さで処理できます。（少し慣れは必要です）
刃Aで出来ること（付加的な特徴です）
節越え方法や切削方法は標準刃とほぼ同じですが、少し異なる点があります。
（６）柾割竹を仕上げることができます。
（７）引く力は、幅が6ｍｍの場合は3~4kgf、幅が12ｍｍ（Max)の場合は６～８kgfです。
この場合、最悪節が硬くて通過できない場合があります。その際は節の前後を仕上げておいて、最後に鉈で節の出っ張りを飛ばします。
（８）刃Aをつくる治具をつけていますので、摩耗した場合は簡単に自分で作れます。
取扱説明書
取扱説明書は文章とビデオです。ビデオは竹ひごの制作順序にしたがってその実演をビデオCDにしたものです。どのようにして節を越えるの？もご覧いただけます。
実演ビデオCD
１．竹ひごのつくり方（19分40秒）：
竹割りから幅決め、面取り、標準厚さ決め、特殊刃Aまで。
２．よくある質問Q&A（14分11秒）：
「節超えせん引き」の設定の方法から保守まで
（竹の割り方や剥ぎ方の実際はよく知っている人に習ってください）
仕様 ファイルはmpeg-1。パソコンあるいはCD-RをサポートするDVDプレーヤーで見ることができます。
おことわり
映像を見るソフトは多種多様あります。上記ソフトでも年代によっては、見ることが出来ない場合があるかも知れません。
商品詳細 ITEM DETAIL
D-2. 左ー節超えせん引き
33,000円左ー節超えせん引きは、利き手が左の人用です。節超えせん引きを左右対称に制作しています。
性能は同じです。取説のためのビデオは、標準の節超えせん引きのビデオを添付しています。
外観写真 （クリックすると拡大します）
 |
|
