D-4.「簡単節超え」　　　せん（銑）引き

27,000円

”短い竹ひごも、節が多数ある竹ひごも、長い竹縄の材料も正確に、半分の時間で、厚さを仕上げることが出来ます”

「簡単節超え」は「節超えせん引き」の節越え機能を、シンプルに特化させた厚さ決めの道具です。

外観写真(クリックすると拡大します）

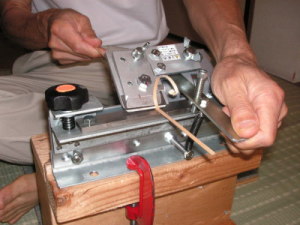

左は 使用状況(拡大可）
右は節の部分の比較で
　　上側は従来機（クズが残る）、
　　下側は節超えせん引き（綺麗
　　に取れる）

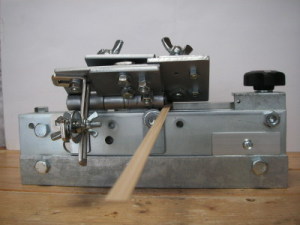

左は正面写真（拡大可）

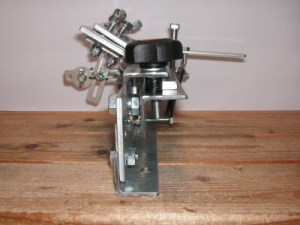

右は側面写真（拡大可）

特徴

（１）節を越えて竹ひごの厚さを一定にすることができます。厚さ１mm以下は標準の刃で、厚いひごや身竹は刃Aで切削します。刃の取替は蝶ネジ１個です。

（２）必要な竹ひご厚さが、ノブを回すだけで簡単に設定できます。50度回すと0.1mm厚さが変わります。（仕上げ厚さの確認は必要です。）

（４）切削刃は、砥ぎ不要の使い捨てタイプです。市販のカンナの刃で量産されていますので、経済的でかつ信頼できます。予備の替刃は3枚付きです（合計5枚）。

刃は「節超えせん引き」「替刃型幅決め」「替刃型面取り」共通です。刃はホームセンターなどで販売されています。また、道具のご注文と同時に追加替刃をご希望の場合は、4枚1,000円で同梱できます。

（５）刃先の摩耗に応じて摩耗した部分を横に移動したり、切削角をかえて、切れ味を維持できます。

（６）塗装色：部材によりシルバー塗装、亜鉛メッキです。
（７）取扱説明書を充実させるため、節超えせん引きのビデオCD（実演）を補助として付けています。

（８）取り付け台および作業台（オブション）を用意しています。自作の方には図面を提出します。「簡単ー節超え」は付属のクランプで簡単に取り付けできます。

注意事項：「節超えせん引き」にある厚さの目盛はありません。


寸法：257(幅）*195(奥行き）*140（高さ）mm
質量：2.3kg



節の越え方（節超えせん引きと同じです）

�@刃が節を通過する直前の図

節を通過する直前は切削刃と連動している節超えレバーで、切削角を変えます。すると刃と台の間隔も大きくなります。

�A刃が竹ひごを通過する順序を表す図

最初は節を越えて全体に均一な厚さにし、次に最後の厚さで節に来た時、一旦最初のように節を越えて切削し、すぐバックして盛り上がったところを予定の厚さに切削します。

刃の特長（節超えせん引きと同じです）

刃は２種類使えます。竹ひごの厚さが0.3〜１mmの標準刃、数mm以上の厚さあるいは厚い身竹は刃Aです。

標準刃で出来ること

（１）標準刃での竹ひご厚さは、0.3mmからです。幅は6mmまでを基準としています。幅８mmでは厚さ0.5mmからです。

（２）厚さは長い距離においても正確で、節を手すきで処理する場合に比べて、およそ２倍の速さで処理できます。（少し慣れは必要です）

刃Aで出来ること（付加的な特徴です）
節越え方法や切削方法は標準刃とほぼ同じですが、少し異なる点があります。

（５）竹かごの枠である縁竹や手竹の厚さ（２ｍｍ程度）、竹厚さ3〜10mmの剥いだ竹、竹の内皮側約1ｍｍを一定厚さに仕上げることができます。幅は12ｍｍ以下です。

（６）柾割竹を仕上げることができます。

（７）引く力は、幅が6ｍｍの場合は3~4kgf、幅が12ｍｍ（Max)の場合は６〜８kgfです。
この場合、最悪節が硬くて通過できない場合があります。その際は節の前後を仕上げておいて、最後に鉈で節の出っ張りを飛ばします。

（８）刃Aをつくる治具をつけていますので、摩耗した場合は簡単に自分で作れます。

取扱説明書

取扱説明書は文章とビデオです。ビデオは「節超えせん引き」用のものです。竹ひごの制作順序にしたがってその実演をビデオCDにしたものです。どのようにして節を越えるの？もご覧いただけます。

実演ビデオCD
１．竹ひごのつくり方（19分40秒）：　
竹割りから幅決め、面取り、標準厚さ決め、特殊刃Aまで。
２．よくある質問Q&A（14分11秒）：
「節超えせん引き」の設定の方法から保守まで

（竹の割り方や剥ぎ方の実際はよく知っている人に習ってください）
仕様　　ファイルはmpeg-1。パソコンあるいはCD-RをサポートするDVDプレーヤーで見ることができます。
おことわり
映像を見るソフトは多種多様あります。上記ソフトでも年代によっては、見ることが出来ない場合があるかも知れません。
