2.3節　エネルギー分散型X線分析
2.3.b　エネルギー分散型X線分析の結果
　エネルギー分散型X線分析は電子ビームを照射して、発生するX線の量によって、元素の分析をおこないます。　図10(b)の試料の中で黒い枠内の領域にこの分析で図13に示すようなグラフと表１に示すデータが得られます。

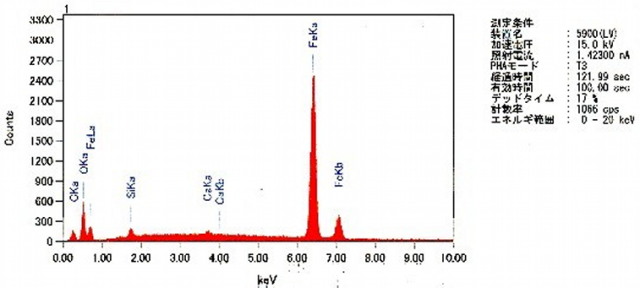

図１３　炭酸水にスチールウールを入れて数日後の生成物のエネルギー分散型X線分析


　表２、表３は場所をずらして測定したデータです。,元素の成分量としては鉄が一番多く次に酸素、その次に炭素が多いことが明らかになりました。 なお、水素は測定にかかりません。また、カルシウムおよびケイ素はスチールウールの製造過程で表面に付着したものです。

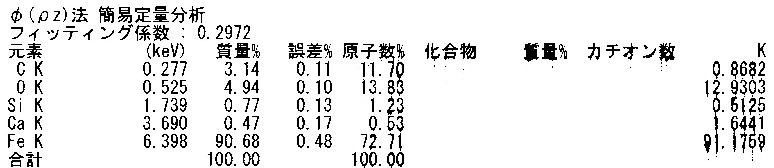

表１　エネルギー分散型X線分析による元素の成分量(1)
　　　　　　

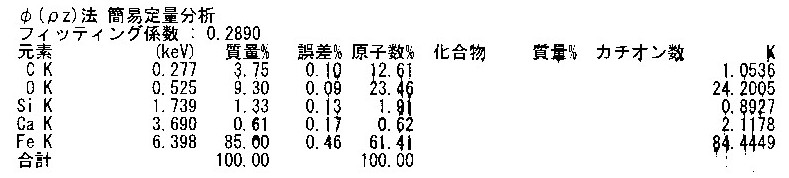

表２　エネルギー分散型X線分析による元素の成分量(2)
　　　　　
