●　実験テーマ162
　　　「ESP32ボード事始め」　（まずは、Lチカ（RGB LED））

■　251216
　　・ESP32-S3 N16R8 開発ボード DevKitC-1 が、秋月では販売中止になっていたが、
　　　amazonで購入可能なようなので注文しといた。1639円＋配送料：59円 visa決済
　　　到着予定 2025年12月28日〜2026年1月5日

　　　＜ESP32-S3 N16R8 開発ボード＞
　　　　DevKitC-1 WROOM-1 WIFI　Bluetooth 開発ボード 溶接耐久性
　　　　ブランド名：Gkikirty

■　251224
＜ボード待ち・運送状況・荷物追跡＞
・配送業者 China Post
12月17日水曜日：荷物は出荷されました
12月18日木曜日11:42 午後：ご注文商品が配送業者に引き渡されました・深圳市, 广东省 CN
12月23日火曜日11:41 午後：荷物は輸送中です。パッケージが到着しました。東京
12月24日水曜日8:59 午前：通関作業が開始しました。東京
12月25日木曜日12:59 午前：通関が完了しました。東京
12月26日金曜日8:00 午前：配達中です。東京

■　251226
　　・11:10頃ボード到着・予定より2日早かった。
　　　国際郵便物・eパケットライトで届いた。

　　　ESP32-S3 N16R8 開発ボード DevKitC-1
　　　wifiモジュール：ESP32-S3-WROOM-1

■　251227
　　・このボードは純正品ではなくクローン品で、部品配置とかled構成が純正品とは異なる。
　　・これと同じクローン品の動かし方をYOU TUBEで紹介していたので、それを参考にしてみるが、英語版である。
　　　自分が使用している日本語版の、Arduino IDE 2.3.4での手順を以下に示した。

　　�@　ボードマネージャーにESP32のURLを設定

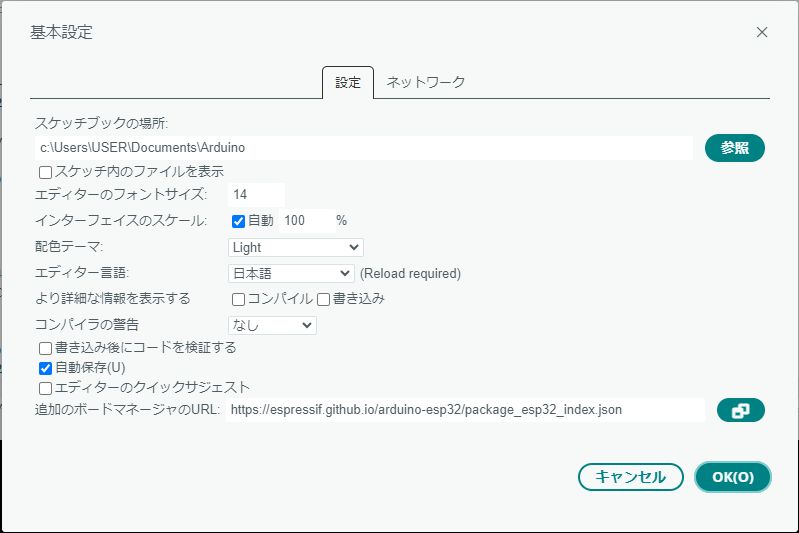

　　　　 ファイル＞基本設定
　　　　 追加のボードマネージャーのURL:[https://espressif.github.io/arduino-esp32/package_esp32_index.json]を入力

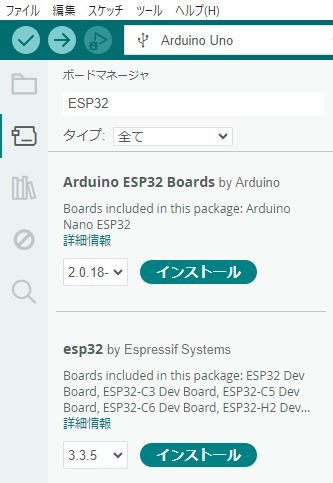

　　　�A　上部の既に登録されている、[ツール]-[ボード："Arduino UNO" >]の ">"をクリック- [ボードマネージャー]をクリック
　　　�B　左ペインに
　　　　　「　esp32 by Espressif Systems
　　　　　　 Board include in this pacage:ESP32 dEV Board ESP-C3 Dev Board ....ESP-S3...」と表示

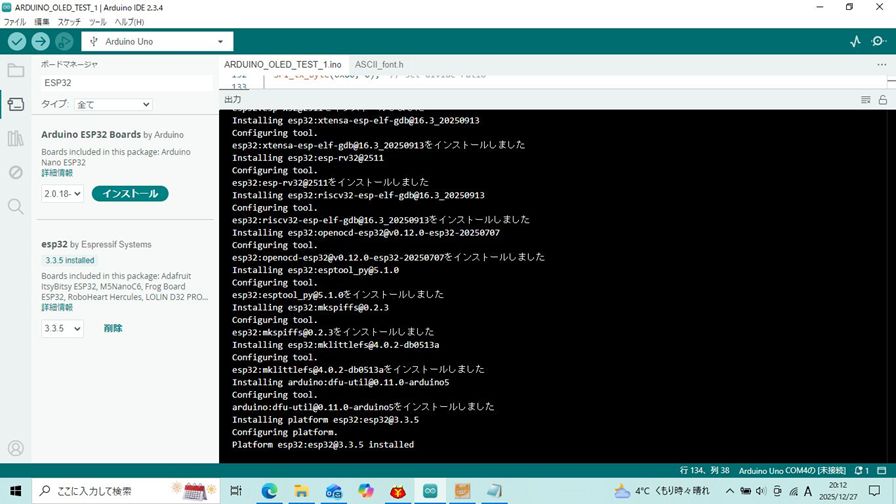

　　　�C　[3.3.5 v] (インストール)ボタンをクリック

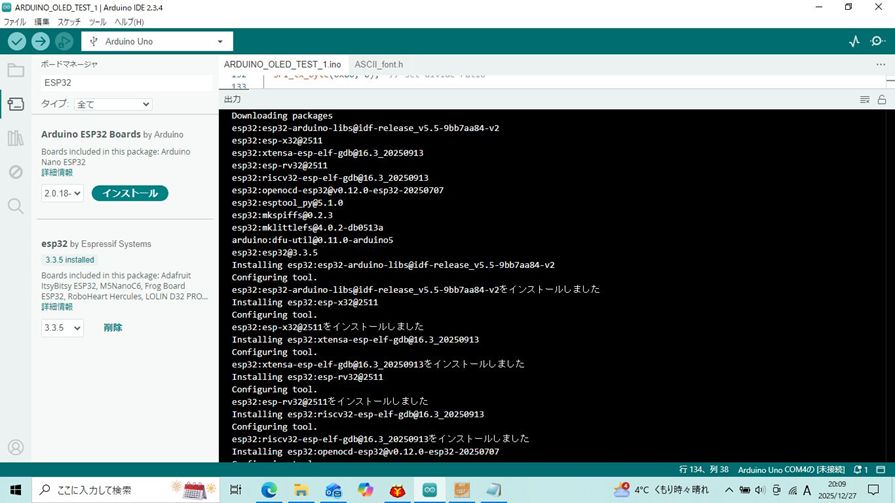

　　　　　ダウンロードからインストールには約35分ほど時間が掛かった。

＜前半部分＞

＜後半部分＞

　　　�D　[ツール]-[ボード："Arduino UNO" >]の ">"をクリック- [他のボードとボードを選択]をクリック

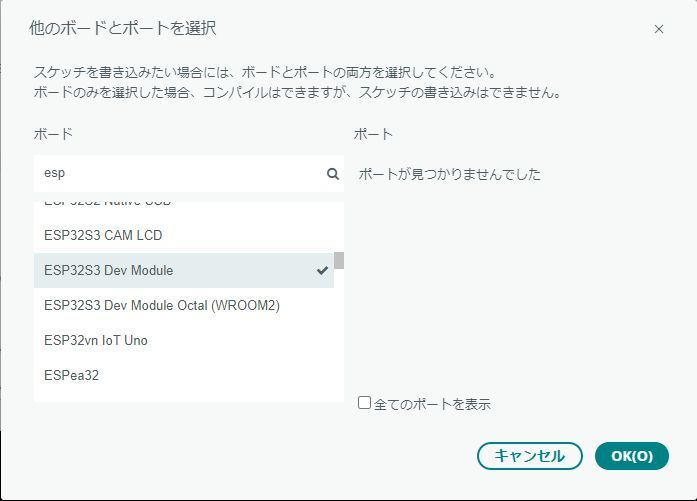

　　　�E　[他のボードとポートを選択]ウインドウで検索窓に、ESPと入力
　　　�F　プルダウンリストから、[ESP32S3 Dev Module]を選択して [OK]クリック

　　　�G　上部に選択されているボード[ESP32S3 Dev Module]を確認　　　ここまではターゲット無接続

■　251228
　　　�H　ここで初めてPCとボード（UARTコネクタ側）をUSB type3ケーブルにて接続する。
　　　　　（接続前は、IDEを立上げると、右下バーに「ESP32S3 Dev Module COM4の[未接続]」と表示されている）
　　　�I　上部バーの [ESP32S3 Dev Module　v]が太文字になる。（ボード上の、PWR_LEDと、RGB_LEDが点灯している。）

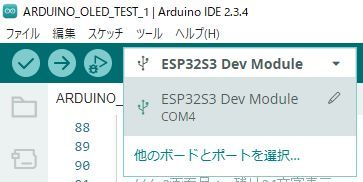

　　　　　デバイス名横の下向き矢印をクリックすると「ESP32S3 Dev Module　COM4」が確認出来る。

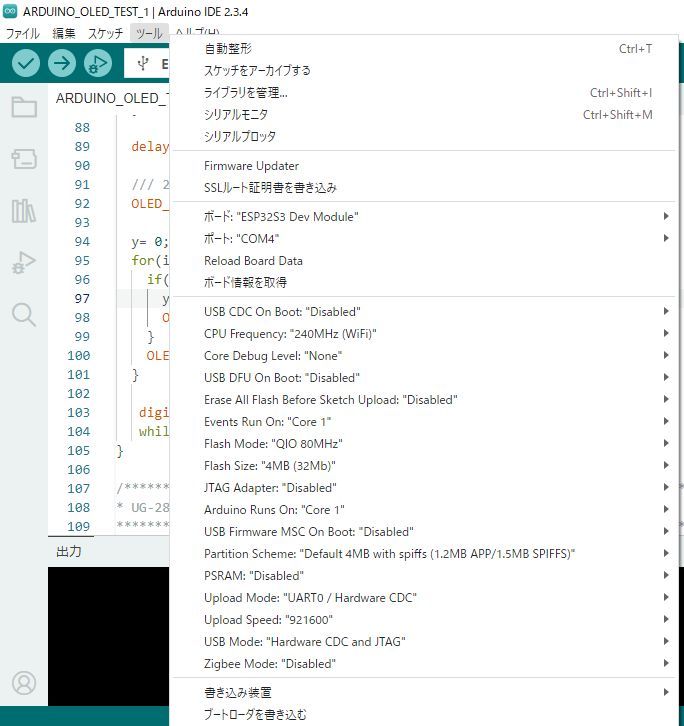

　　　�J　[ツール]をクリックすると、ボードマネージャーでインストールしたファイルの一覧が表示される。

　　　�K　その中の「Flash Size:"4MB(32Mb)を、本ボード：ESP32-S3-N16R8に合わせ、プルダウンメニューから"16MB(128Mbit)"を選択し変更

　　　�L　Flash Size:"16MB(128Mbit)"と、ポート:"COM4"になっていることを確認しこのウインドウを閉じる。

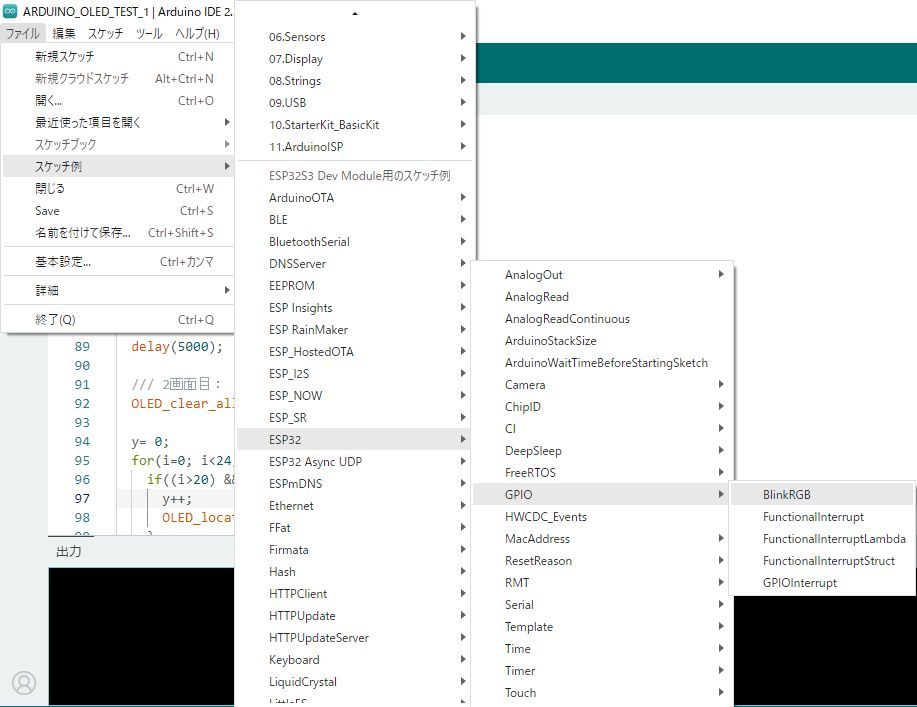

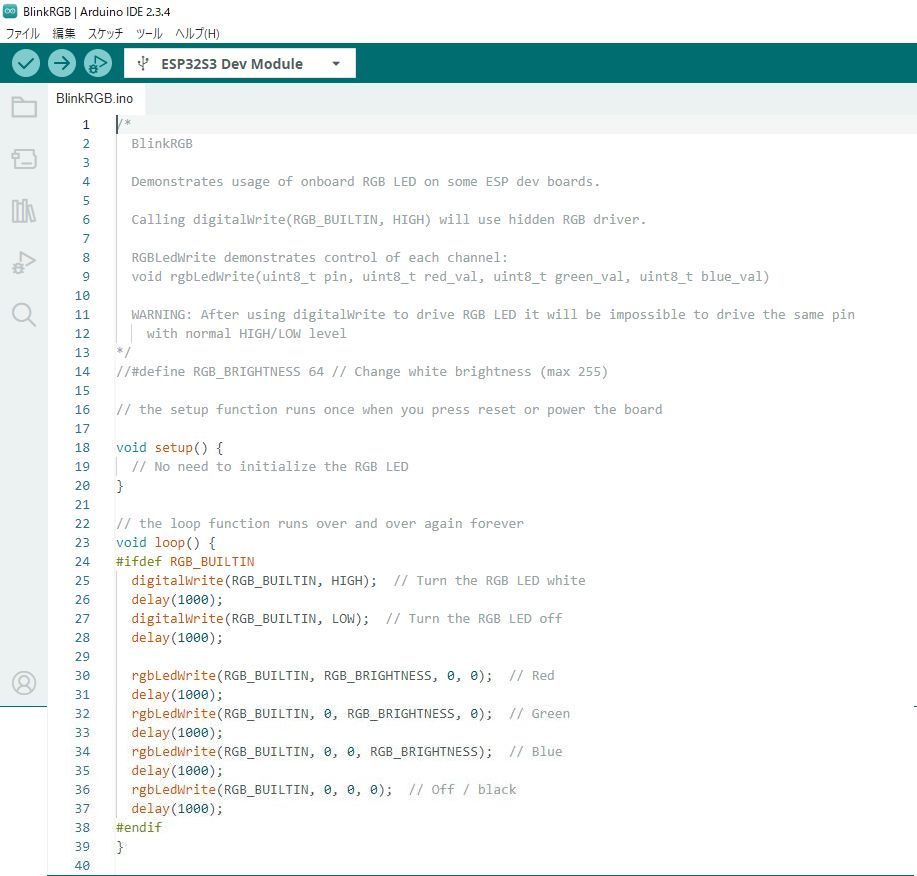

　　　�M　[ファイル]- [スケッチ例]- [ESP32]- [GPIO]- [BlinkRGB]を選択しクリック

　　　�N　別IDEウインドウが立上り、[BlinkRGB.ino]タグにソースリストが表示される。

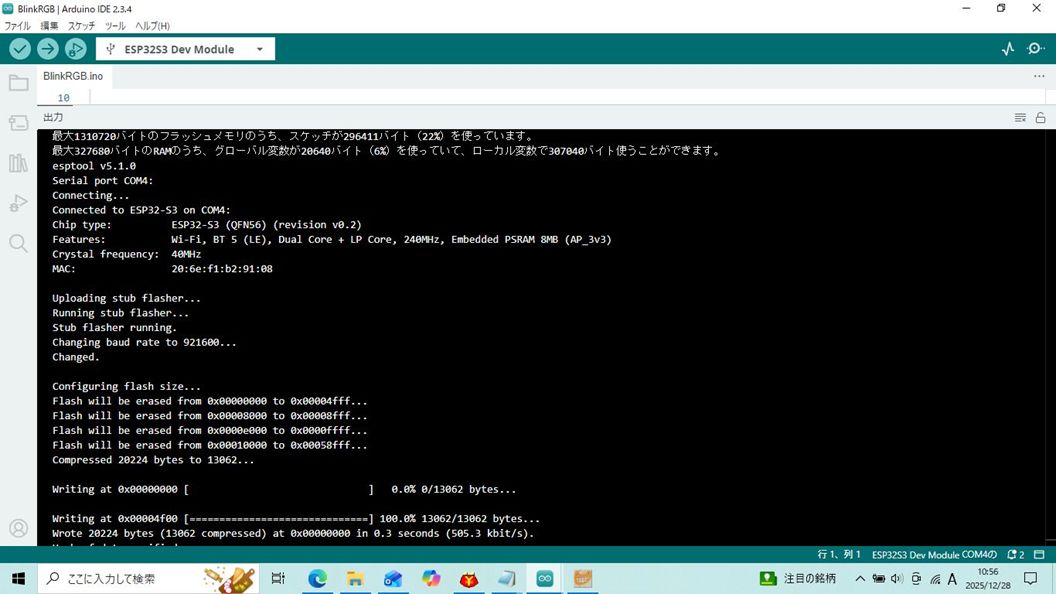

　　　�O　(->)をクリックでコンパイル〜実行まで行われる。結構コンパイルに時間掛かった。

＜前半部分＞

＜後半部分＞

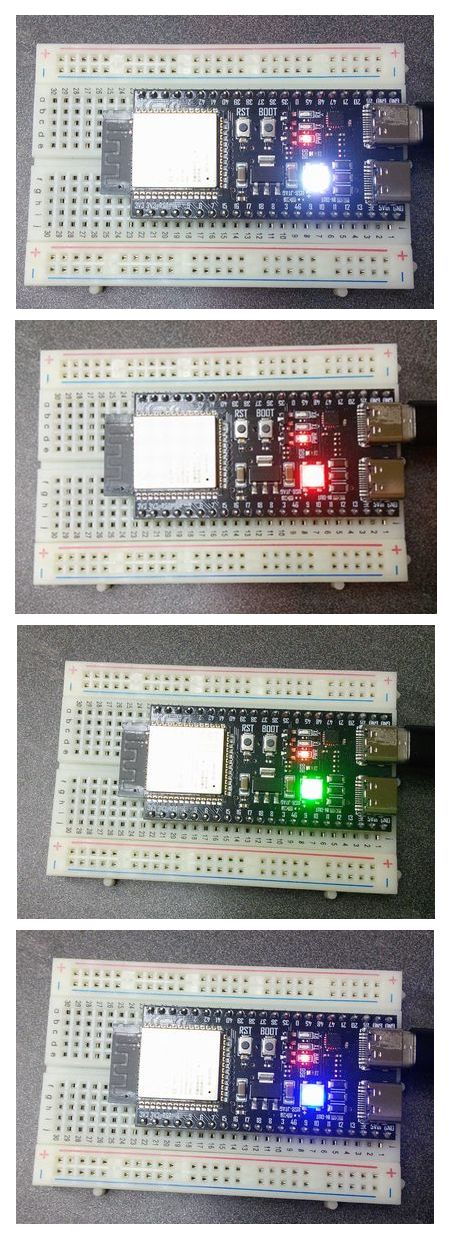

＜動作確認ok：最初1秒間、白点灯→ 1秒後：全LED消灯→ 1秒後：赤点灯・緑点灯・青点灯と1秒間隔で変化→ 最後にクリアし、これを繰返す＞

　　・ビデオファイルを以下にアップしました。
　　　こちらからどうぞ→　video001.mp4 (2.29MB)
　　
