● 実験テーマ163
「aitendo2026お楽しみBOXを試す」
（今年もゲットできました。未だ何をターゲットにすかは未定です。）
■ 2025.12.27
・10:00から、通販のみで注文可ということだったので数分前から電話口に待機し一番に電話し注文完了。
コードネーム：MOD：税込み2767円を注文した。（限定100点の販売）
尚、15分ほどで「完売御礼」となったようだ。
■ 2024.12.29

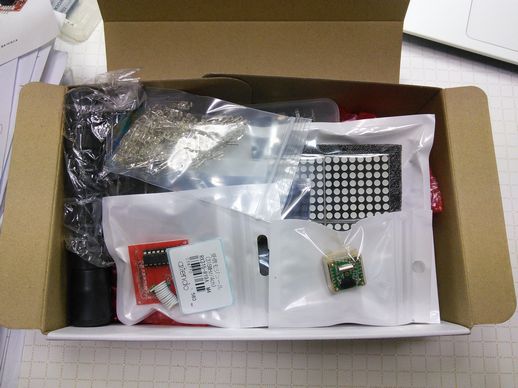

・福袋（BOX）が到着した。
在庫処分と思われる小品も入っていたが、盛りだくさんだった。
使えそうなパーツも入っていた。パーツボックス入りピンソケット・パーツボックス入り可変抵抗・パーツボックス入りスイッチ等
これから何をターゲットにしようか決めたいと思う。
興味を引いたのは、DSUBとUSBコネクタ付のグラフィック液晶モジュール・8桁7セグLED表示器（LED列＋SW列付きのモジュール）
後、未発売のUNO風なESP-32ベースボード。但しESP32-WIFIモジュールは別途購入の必要があるのが残念。
また「お品書きシート」にない去年の福BOXにも入っていた「受信モジュール（315MHz/4ch）RX315-R19A）が何故か紛れていた。
それと、型番不明な円筒形ホワイト3φ位のledが多数紛れていた。
もう三つリストに無い物があった。それはマトリックスled
8x8が4個・水晶振動子 10個（小型パーツボックス入り）・円盤基板にチップ黄色LEDが20個ほど実装された物

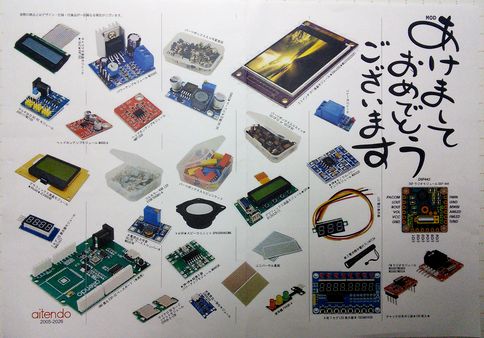

・以下に入っていた物の一覧と、それぞれの商品の価格を示した。
確かにお得だが、そうそう使い道が無い商品も多々含まれていた。
(1) 内容物：コードネーム：MOD（液晶・各種モジュール・小物パーツ）：税込み2767円
① 段ボール箱に1セット
(2) ①の詳細内容
① 2.2インチTFT液晶モジュール：240x320：M022C9328SPI
：1925円
内蔵コントローラ：ILI9328、信号インターフェース：3/4線SPI、SDカードソケット実装済み
② モノクログラフィック液晶モジュール：96x64：JLX9664B：328円
・LEDバックライト発光色：黄緑
・外形寸法：58x43mm
・搭載コントローラチップ：PCF8812
・接続インターフェース：シリアル
・詳細資料はないが、ピンアサイン＋arduinoライブラリ：U8glibはあるようだ。
③ モノクログラフィック液晶モジュール：128x32：B12832K13：528円
・動作電源：3.3V/ バックライト：5V
・接続インターフェース：3-WIRE-SPI
・タクトSWx4付き・RS232Cコネクタ付き・USBコネクタ付き
・搭載コントローラチップ：ST7920
・外形寸法：93.5x38mm
④ 16x2キャラクタLCDモジュール（バックライト無）：VHF162：218円
・FSTNネガ透過型接続インターフェースがフラットケーブルとなっている16文字x2行キャラクタ液晶
・フラットケーブルは2.0mmピッチ、端部は被覆剥き処理済み、長さは約40mm
・搭載コントローラIC：SPLC780D
・動作電源：5V、バックライトなし
⑤ 8桁7セグLED表示器：M-7SEG8D1638：429円
・LED表示器ドライバTM1638搭載8桁7セグ表示器完成品
・8桁7セグ表示器、LEDx8、入力タクトスイッチx8
・内蔵コントローラ：SPLC780D
・接続インターフェース：シリアル・2.54mmピッチ5P
・動作電源：5V
・寸法：76x50mm
⑥ 7セグLED表示器モジュール：TM4D1637：434円
・信号インターフェース：2.54mmピッチ4P
・搭載コントローラ：TM1637
・動作電源：3.3V-5.5V
・接続インターフェース：1.27mmピッチ2列x5Pピンヘッダ
・外形寸法：40.6x21.5mm
⑦ ★0.36★2線式LED電圧表示器★30V★ [VM3D-30V-036]：275円
・極小電圧表示器、測定電圧範囲）：4.5?30VDC（30V以上の電源に接続すると永久に壊れる可能性がある）
・動作に必要な電源が測定電圧を使用、別途動作電源を供給する必要がない。
・搭載表示器：0.36インチ3桁LED
⑧ DSPラジオモジュール：DSP-444：528円
・ポリバリコンとDSP（Digital Signal Processing）基板を一体化にしたモジュール
・わずかな周辺部品でAM/FM/SWマルチバンドラジオを作ることができます。
・オーディオアンプ機能内蔵、出力：MAX
150mW@8Ω
・受信周波数範囲：（AM）520?1710KHz、（FM）56?108MHz、（SW）4.75?21.85MHz、（地上アナログテレビ放送）174?223MHz
・動作電源：2.0-4.5V
⑨ FMラジオモジュール：MS5807MS：495円（MS5807MS
+ MS5807MS5SAモジュールの2枚構成）
・DSP IC RDA5807MSを搭載したFMラジオモジュール、部品はすべて実装済み、
・受信周波数範囲：50-115MHz
・電圧制御発振器（VCO）内蔵、
ループフィルタ内蔵、自動選局機能、自動利得制御（AGC）機能、アダプティブノイズキャンセリング機能
・I2Cインターフェース
・動作電圧範囲：2.7-3.3V
⑩ パワーアンプモジュール：M2030S：385円
・Hi-FiパワーアンプTDA2030を搭載した、最もコンパクトなパワーアンプモジュール
・オーディオ出力：MAX 10W、モノラル、音量調整ボリューム付き、ヒートシンク付き
・動作電源：6-12V
・外形寸法：24x32x24mm
⑪ モノラルパワーアンプモジュール
[M8002E]：214円
・パワーアンプチップ8002を搭載したパワーアンプモジュール、極小超薄型版
・出力：3W（4Ω@5V）モノラル
・動作電源：2.2-5.5V
・外形寸法：19.8x14.2mm
⑫ 超薄D級パワーアンプモジュール
[M8403A]：214円
・D級パワーアンプPAM8403を搭載したパワーアンプモジュール
・入力：ステレオ、2KΩ、
・出力：ステレオ、3W+3W、4-8Ω
・動作電源：2.5?5.5V
⑬ ヘッドフォンアンプモジュール：AMP130B：495円
・ステレオヘッドホンアンプチップTDA1308を搭載した厚さわずか3mmのアンプモジュール
・動作電源：3-6V
・基板寸法：20 x 30 x 3mm
⑭ ヘッドフォンアンプモジュール：M4881A：434円
・LM4881を搭載したヘッドホンアンプモジュール
・最大出力：200mW
・動作電圧範囲：2.7-5.5V
・基板寸法：25 x 35
⑮ マルチ出力DC-DCモジュール [3CH1117M2155]：544円
・入力側：6-12VDC
・出力側：入力電圧スルー出力・3.3V固定・5V固定
・最大出力電流：800mA
・電源ON/OFF SW付き
⑯ DC-DC電圧モジュール：M2596S：328円
・電源レギュレータLM2596-ADJ（互換品を含む）
を搭載した降圧型DC-DC電源モジュール
・入力電圧範囲：4-35V
・出力電圧範囲：1.25?30V、出力電圧はVRで調整可能
・出力電流：3A
・基板寸法：43x21mm
⑰ 大電流出力可変DC-DCブーストコンバータ：M6287W：218円
・電流モード昇圧チップSDB628（または互換品MT3608、SX1308、HX7208）を搭載
⑱ 充電電圧一体化モジュール：CHR4056：324円
・南京拓微集積回路社製TP4056を搭載したバッテリー充電コントローラ
・リチウムイオン/リチウムポリマー充電対応
・保護回路DW01+FS8205Aあり
・動作電源：5V
・充電電流：MAX 1000mA
⑲ UNO風なESP-32ベースボード（未発売）→ ESP32-WROOM-32は実装されてない。
・これはaitendoの検索窓で検索しても出てこないが、google検索でヒットした。
正式商品名：ESP-32でいいの★ESP-32★ [R32D1]：2145円（全実装版）
・工事設計認証付きESP-WROOM-32を搭載したArduino
UNOふうなマイコンボード
・2A電流出力DC-DCコンバータMP1482搭載
・WiFi + Bluetooth、USB-UARTコンバータチップCH340C搭載
・GitHubにライブラリ有り：espressif arduino-esp32
・参考回路図有り
⑳ パーツボックス入り可変抵抗：基板実装ストレートタイプの1kΩ-Aカーブが15個入っていた。
・入っていたボリュームの型番：★特売品★φ12可変抵抗
[WH12113]：33円
⑳ パーツボックス入りスイッチ：SS12F15が15個入っていた。
・正式商品名：★SPDT★スライドスイッチ（50個入）
[SS12F15G5-50BX]：328円
・パーツBOX iBOX88入り小型スライドスイッチSS12F15G5
・DC30V 0.3A、1回路2接点
・操作部高さ：5mm・固定穴径：φ2mm
・1パック＝５0個入り
㉑ パーツボックス入りフルカラーRGB LED
570R709GBC-Aが100個入っていた。
・正式商品名：★特価★RGBフルカラーLED（100個入）
[570R709GBC-A]：328円
・RGBフルカラーLED、φ5 mm、短足、アノードコモン、ピッチ幅：約1.8
mm、赤色（R）：IV＝300-400、620-625nm・VF=1.8-2.3V
・VF＝1.8?2.3V、緑色（G）：IV＝1500?1800、518?521nm、VF＝2.8?3.2V、青色B）：IV＝400-550、465-468nm・VF=3.2-3.5V
・1パック＝100個入り
㉒ パーツボックス入りピンソケット
・情報無し
・各色の6pin,5pin,8pin等のピンソケットが多数入っていた。
(23)50φスピーカユニット：SPK50R0403WA：275円
・インピータンス：4Ω
・最大出力：3W
・外形寸法：53 x 53 x 24 mm
(24)リレーモジュール
・情報無し：？
(25)マイクロSDソケットモジュール
・正式商品名：★特売品★マイクロカードソケットモジュール（2個入）
[TFP09-2-12B]：99円が、2セット入っていた。
(26)信号機：F5RGB-A:：99円
(27)白色ユニバーサル基板： [UP50x70x1.2DWS]x2枚：55円x2
黄緑系ユニバーサル基板：100x50mm x1枚 情報無し
(28)単3懐中電灯：FL140T2A：218円
