設計方法

免震Rrmorは「告示免震」の方法で設計します

	戸建て住宅の免震設計方法
種別	ルート１【四号免震】	ルート２【告示免震】	ルート３【大臣認定】
概要	戸建て住宅を対象に免震告示に示された”仕様”に従って設計する方法。	戸建て住宅から高層ビルまでを対象に免震告示に示された”計算方法”に従って設計する方法。	時刻歴応答解析など高度な計算方法を用いて設計する方法。
利点	計算が不要で確認申請だけで済む。	戸建て住宅では、簡単な計算で合理的な設計が可能である。	汎用の認定を取れば、確認申請だけで済む。 (ハウスメーカなどにメリット)
欠点	コンクリート製の二重基礎にしなければならないため、鉄骨フレームよりもさらにコスト高になる。	確認申請と構造計算適合性判定が必要になる。	時間と費用が掛かるため一般的ではない。

■設計フロー
	意匠設計・間取り・窓の位置・外壁の仕様・屋根の仕様・外溝		構造計算・建物重量・柱軸力・柱・梁の断面設計・耐震壁・補強金物		免震設計・積層ゴム復元材の配置・すべり支承の配置・床組の設計・耐風設計

★免震ハウス株式会社は、「構造計算」と「免震設計」を行います。

こちらへ　　　

New 　こちらへ

意匠設計上の留意事項

■　１階床の周囲に400mm以上の跳ね出しが必要です。
■　１階床と土間との間に250mm以上の段差が必要です。

　これらを如何に納めるかが意匠上のポイントになります。

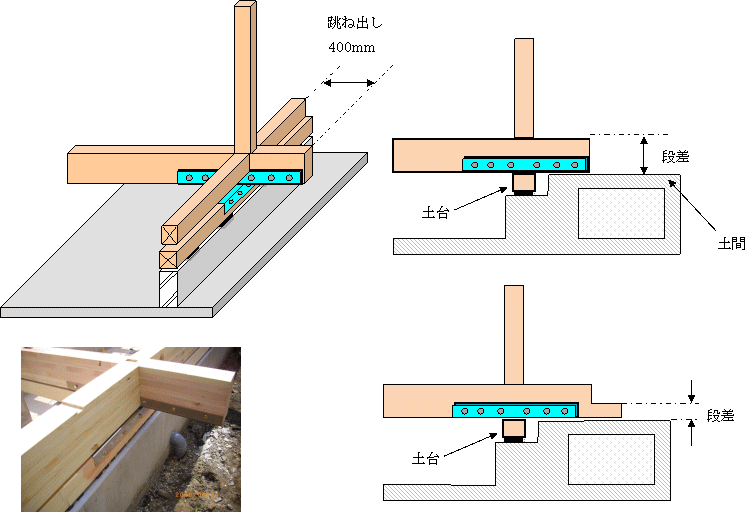

　右図は、周囲の跳ね出しを犬走りの様に納めた例を示しています。

　段差は、床の梁成を210mm、床を30mmの合板、クリアランスを10mmとして250mmとなります。
梁成等が変われば当然この値も変わります。

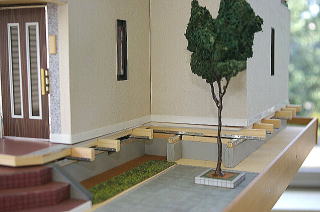

　建物周囲の跳ね出し

　免震建物の最大限界変位は±372mm、地震時の設計応答変位は、最大で±335mmです。

　梁の一部を切り欠いて階段状のステップを設けることも可能です。
