　タイトル：抜取転用丸セパセットを使用したコンクリート型枠締付金具　　　更新：Ｈ30年11月4日　　　　　　　　　　　　　

 　　　(土石流、強風、に強く、水に流されないコンクリート住宅の推奨。)

【公開の経緯について】　
 （財）ひろしま産業振興機構　平成20年度第２回 新事業創出チャレンジ企業支援事業助成金採択を受け、
コンクリート型枠締付金具(セパ抜取転用型)試作したが、
不具合があり平成３0年10月に修正し、ホームページで公開。
修正箇所：修正または改良箇所を図02、03に示す。

図01-木製のコンクリ-ト型枠構成図（外壁を表す）

図の説明
１. �Dは、抜取転用丸セパセットの位置を示す。
２.せき板を残置した状態で丸セパを抜取ができるため、型枠を連結した状態で直上階に吊上げが可能。
　 （大型型枠もりかえ工法）

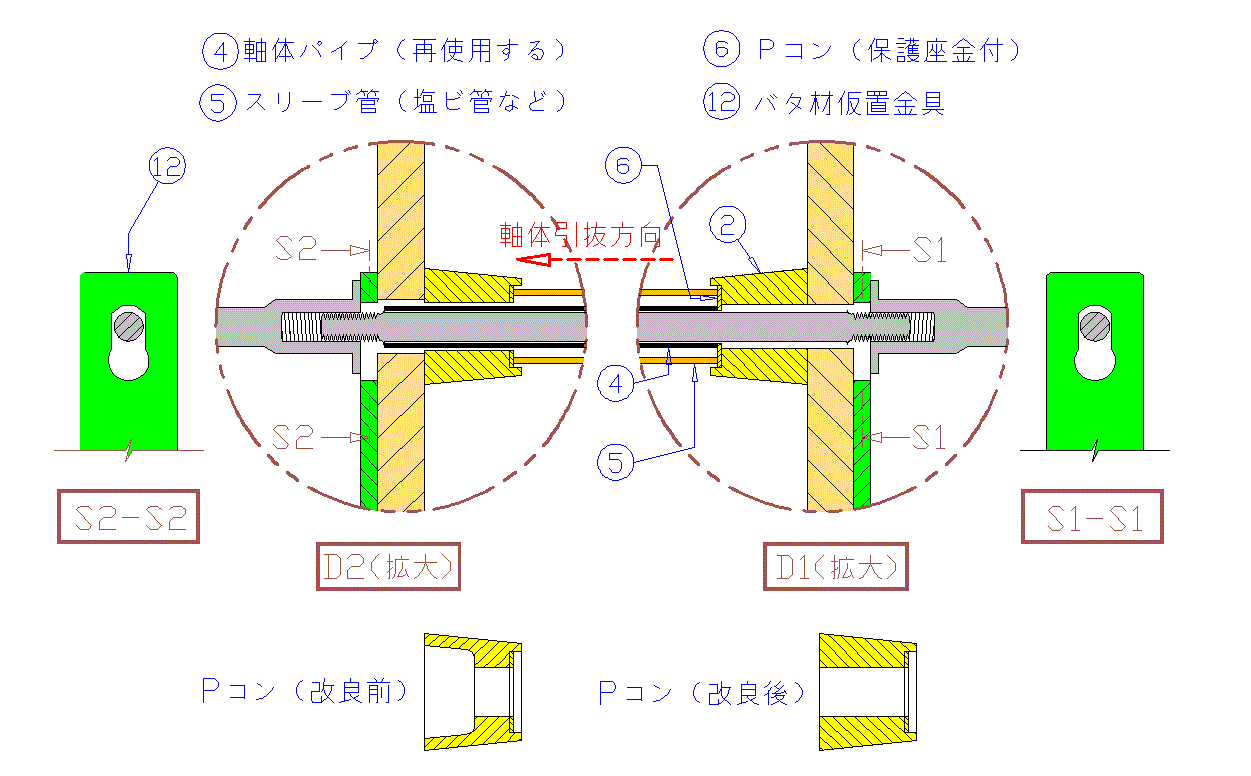

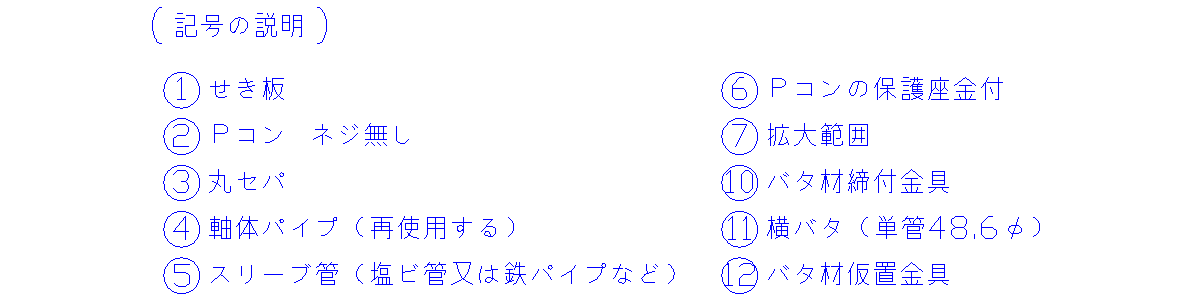

図02-抜取転用丸セパセットを使用したコンクリート型枠締付金具示す説明図

図の説明
１.バタ材仮置金具は、下の横バタ材落下防止のためであり、必要に応じて取付ければ良い。
2.スリーブ管は、コンクリート打設まで、型枠の幅を支持する物である。〔埋め殺しため、再製品を使用する事が望ましい）

図03-図02の部分拡大図

図の説明
１．平成21年に試作品にコンクリートを詰込み機能確認した結果、不具合があり、図面を平成30年11月1日に修正。
2．Ｐコン取外し跡は、既製品のモルコンを接着モルタルで貼り付ける。
３．修正箇所：Ｐコン及び軸体部パイプの形状変更。

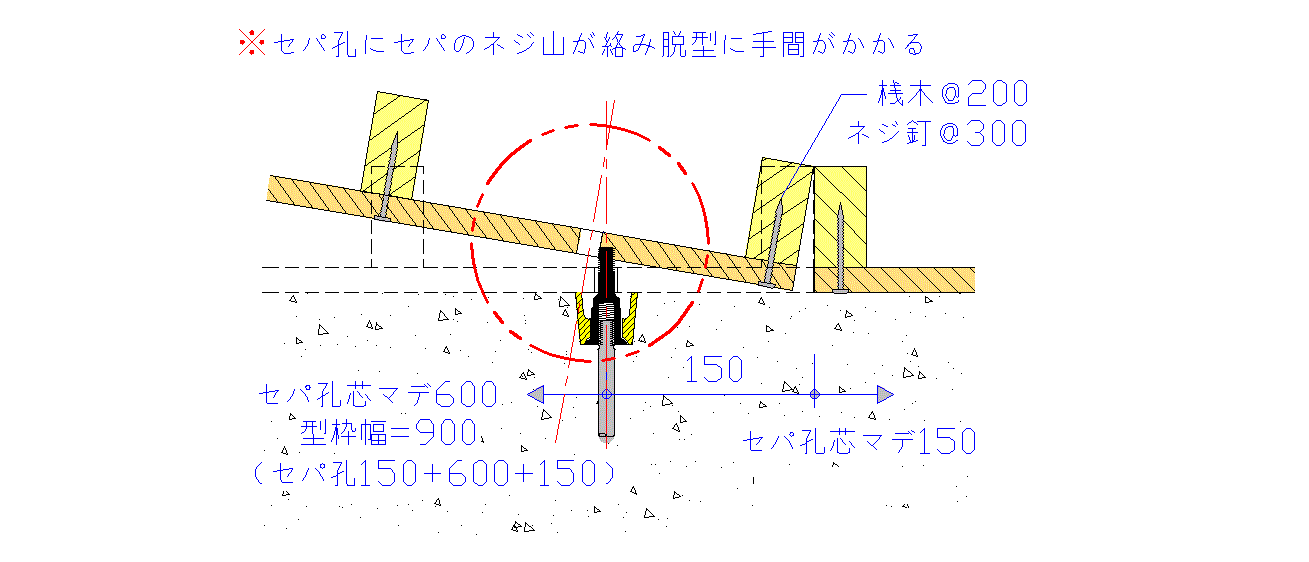

図04-従来の丸セパを使用したコンクリート型枠解体状況を示す説明図

図の説明
１. セパ孔にセパのネジ山が絡み、型枠の脱型に手間がかかる。
2. Ｐコン取外しに手間がかかる。
3. 稀ではあるが、丸セパが空回（供回り）りする場合がありＰコン取外しに苦心することが有る。

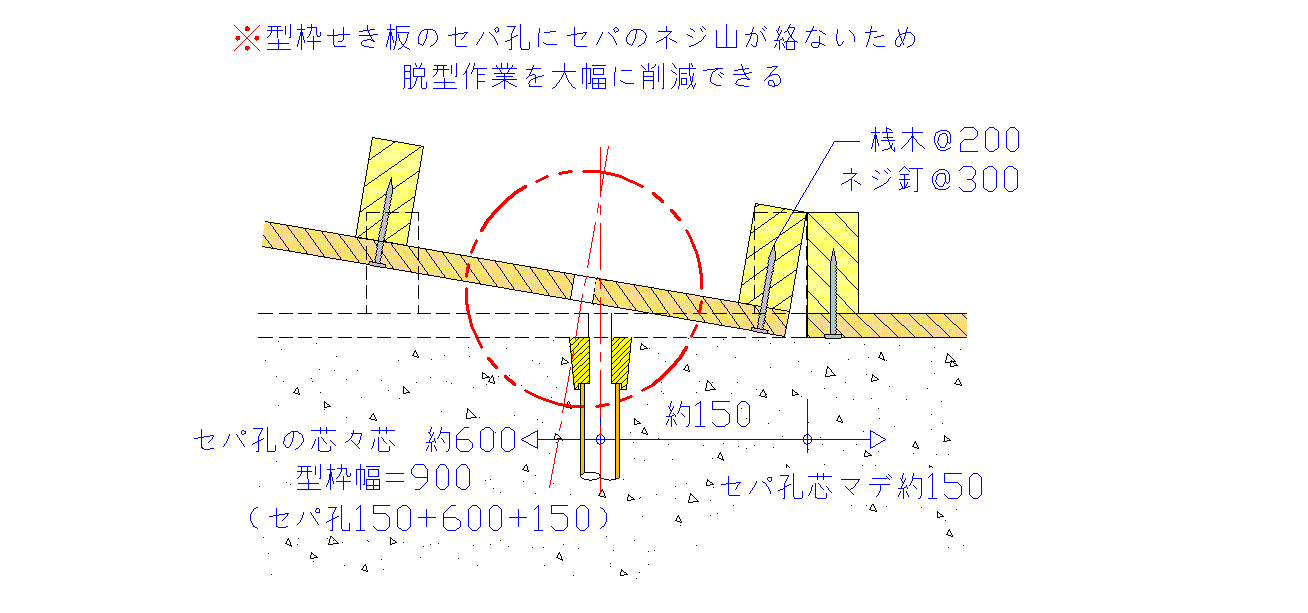

図05-抜取転用丸セパセットを使用した型枠の解体状況を示す説明図

図の説明
１.Ｐコン取外し方法は、Ｐコンの孔に鉄筋棒を差込、軽く振動を与えて外す。
２.Ｐコン取外し跡は、既製品のモルコンを接着モルタルで貼り付ける。

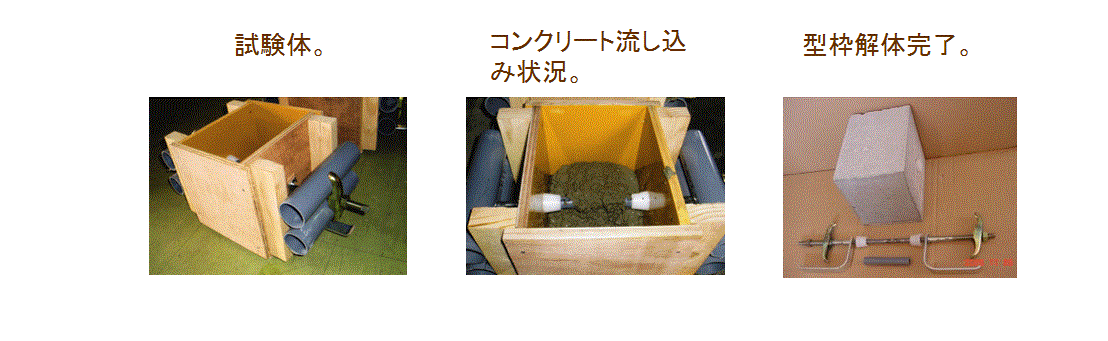

図0６-平成21年11月抜取転用丸セパセットの試作品を作成し、コンクリートを詰込み機能確認する状況写真

写真の説明
1.平成2１年に抜取転用丸セパセットの機能確認した結果、不具合があり、図面を平成30年11月1日に修正した。

備考：抜取転用丸セパセットの製品化お願い致します。（製品化が決まり次第販売協力させて下さい。）

   詳しくは:
【発明の名称】バタ材締着金具Ａ型およびバタ材締着金具Ｂ型およびセパレータ抜取り式の大型型枠移設工法
        URL：https://astamuse.com/ja/published/JP/No/2011184951 を参照願います。
