数値計算結果の画像化など

「朱に交われば赤くなる」というイイカゲンな「拡散現象のシミュレーション」を始めました。

cht.cpp をコンパイルした cht.exe は、コマンドライン アーギュメント
を受け付けます（拡散シミュレート演算の回数指定）。前掲３つの画像は、左から順に、
　cht 0: 　　元データ。

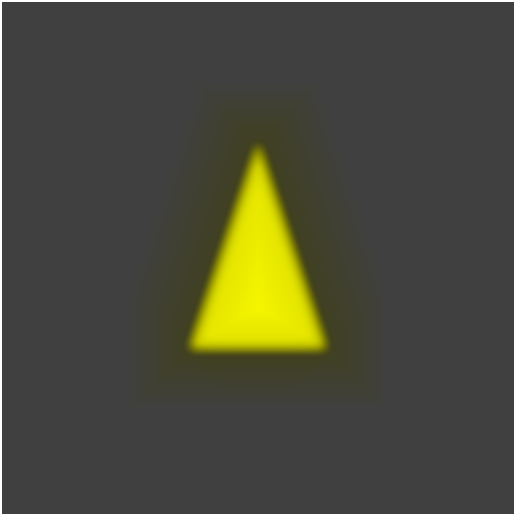

　cht 60:　　60 回の繰り返し拡散演算後。

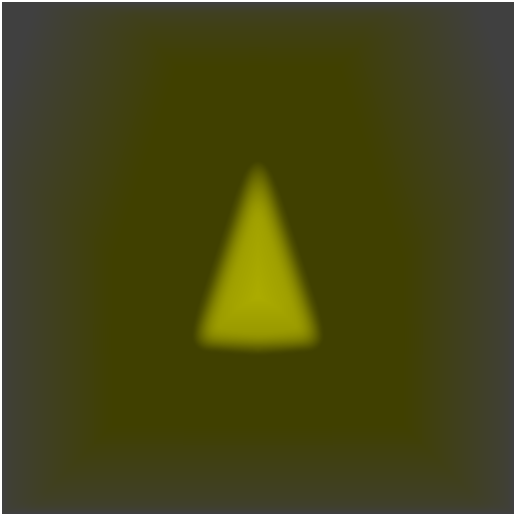

　cht 200:　200 回の繰り返し。

　　ソース プログラム cht.cpp 　　もしかすると、カナ漢字が文字化けするかもしれません。
　　ソース プログラム cht.cpp 　　クリックするとダウンロードされます。

このプログラムは white24.bmp というファイルを読み込みますが、これは mspaint で
作成した、516*516 pixel, 24bit/pixel の "真っ白な" 画像ファイルです。

拡散演算の繰り返し回数を増やしていくと、予想通り、黄色い縦長三角形が見えなくなります。

　　　　　＊　　　　　＊　　　　　＊

以上はソースプログラムで「#if 1　// 縦長三角形」という指定をしていました。
以下は、その #if 1　を、#if 0　に変えた場合の話です。

拡散現象のシミュレート演算をするなら、「背景」と「ネタ」が必要でしょう。
画像の中心（ox, oy）に円があるとして、その円周を XY 座標の「角度」に応じて増減させます。
ソースプログラムを抜粋すると、注目する pixel（i, j）について、
（oxi = ox - i, oyj = oy - j, c = 255 です。）

　　a = pow(pow(oxi, 2) + pow(oyj, 2), 0.5);
　　th = (oxi != 0) ? atan(oyj/oxi) : M_PI/2;
　　b = 120 + 80*cos(mt*th);
　　if (a < b)
　　　　*d++ = 0, *d++ = c, *d++ = c; // 黄色
　　else
　　　　d += 3;

（a は注目する点の、仮想円の中心からの距離、
　th は仮想円の中心から見た角度、
　b は cos() を使って波打たせた仮想円（の円周）の中心からの距離）

仮想図形の内部なら、黄色に塗り、そうでなければ、何もしません（背景色のまま）。
「ネタ」を作っているうちに、「おもしろい図形」が描けることに気づきました。

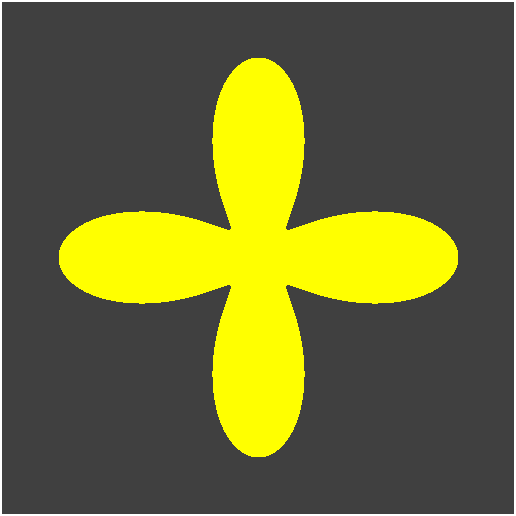

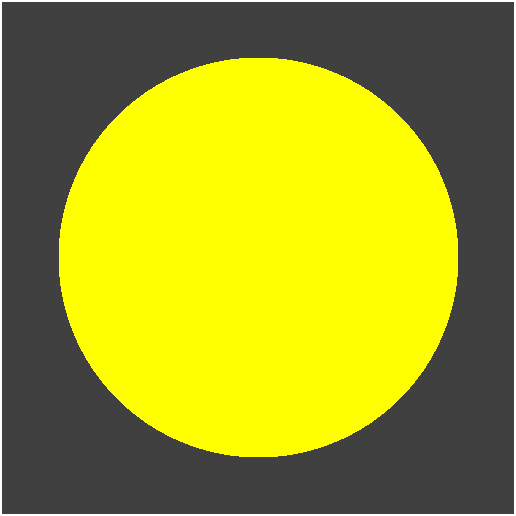

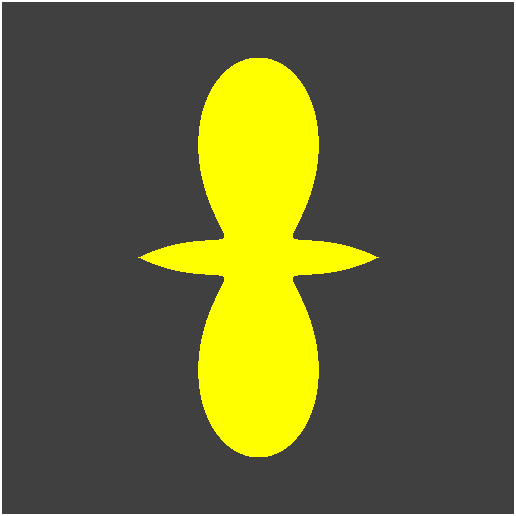

次の画像は、左から、「cht 0」「cht 2」「cht 3」「cht 4」を実行した結果です。


ソースプログラムの cos(mt*th) の mt の値を、もっと大きくしてみました。

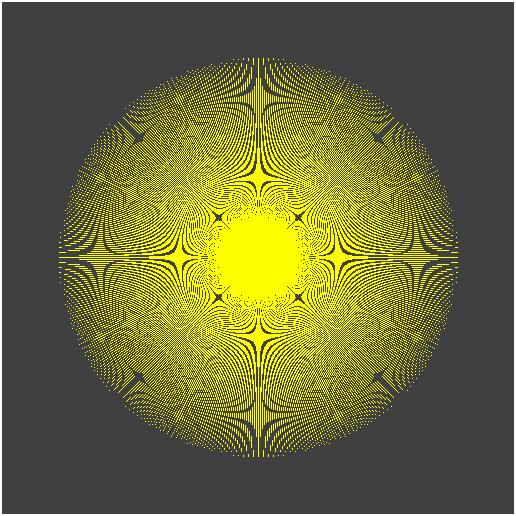

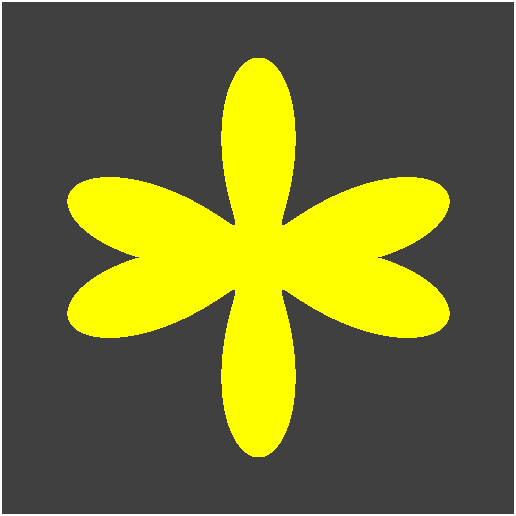

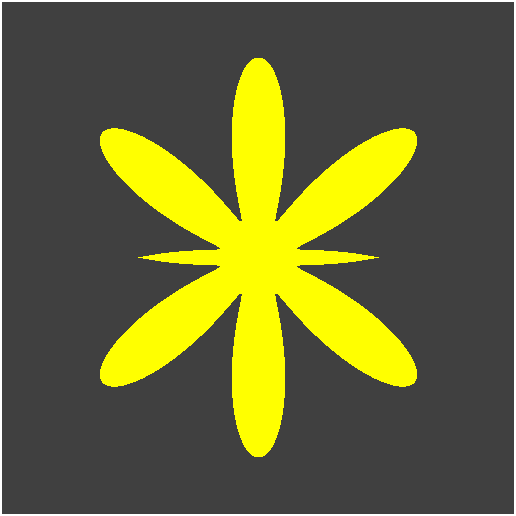

次の画像は左から、「cht 5」「cht 7」「cht 32」「cht 500」。


せっかく作っておいた「拡散シミュレート」処理を施します。"cht.exe" の
第１のアーギュメントは「波数」（前記プログラムコード、cos(mt*th) の mt)、
第２アーギュメントは拡散処理の回数を指定します（ディフォールトは 0）。

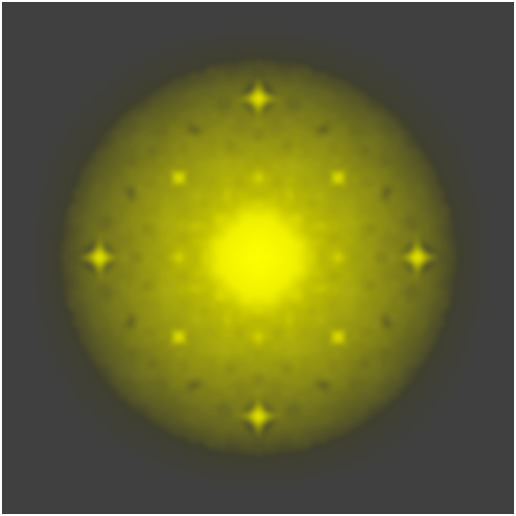

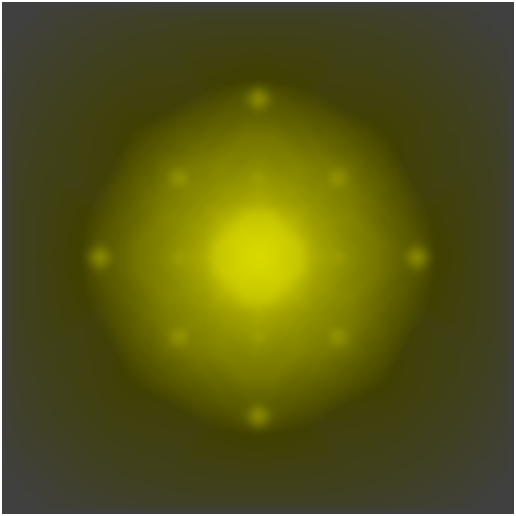

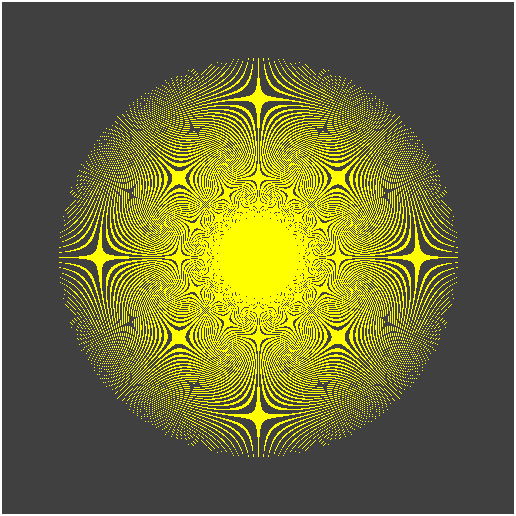

画像は左から、「cht 1000」「cht 1000 10」「cht 1000 30」「cht 1000 100」。


背景の色も、変化していますね。（暗い灰色＋暗い黄色は？） 　

　つづく
