実験テーマ166

●　実験テーマ166

QVGAカラー液晶_ILI9328（ESP32S3 Dev ModuleにSPI接続）を試す_その2」
（ANK文字表示＋文字列表示＋グラフィック描画関連の動作確認を行いました。かなり難航した）

■　2026.01.30
　　・今後の実験は横置き表示（自分は横置き表示で使う場合が多い）で行う。
　　　今迄やってきた実験は、以下のようにGRAM領域の初期設定が縦置き表示向けになっている。
　　　（今思うと、こう思ったのが難航の前兆だった。）

#define ROW 320
#define COL 240

// GRAM area
WriteCommand(0x0050); WriteData(0x0000); // Horizontal GRAM Start Address
WriteCommand(0x0051); WriteData(0x00EF); // Horizontal GRAM End Address
WriteCommand(0x0052); WriteData(0x0000); // Vertical GRAM Start Address
WriteCommand(0x0053); WriteData(0x013F); // Vertical GRAM End Address

// Init()内
WriteCommand(0x0003); WriteData(0x1090); // set GRAM write direction and BGR=1.

＜Copilotに聞いてみた＞
Q1：ILI9328 縦置き表示から、横置き表示に変更する設定は？

A1：ILI9328液晶ドライバで画面を横置き（Landscape）に変更するには、
主に「Entry Mode (R03h)」レジスタの設定を変更します。

　　1. レジスタ設定の変更
　　　・横置き表示にするには、レジスタ 0x0003 (Entry Mode) の
　　　　AMビットと ID[1:0]ビットを操作して、データの書き込み方向を制御します。

　　　・レジスタ: 0x0003
　　　・設定値の例:
　　　　 ①　横置き (Landscape): 0x1038 （AM=1、ID[1:0]=11）などの値を設定します。
　　　　　・AM = 1: アドレス更新方向を「垂直方向（横置き時の水平）」に設定します。
　　　　　・D[1:0]: 描画の開始点と進む方向（右・左、上・下）を決定します。

・とりあえず横方向描画で塗潰しを試してみる。_test1

■　2026.01.31
　　・ILI9328のデータシート：53-54pageを見てみた。以下Google翻訳した内容を示す。

＜Entry Mode R03h ビットマップの注釈＞

　bit15 14 13 12 | 11 10 9 8 | 7 6 5 4 | 3 2 1 bit0
---------------------------------------------------------------------------------
TRI DFM 0 BGR | 0 0 0 0 | ORG 0 I/D1 I/D0 | AM 0 0 0

AM は GRAM の更新方向を制御します。
AM = “0” の場合、アドレスは水平方向に更新されます。
AM = “1” の場合、アドレスは垂直方向に更新されます。

レジスタ R50h ～ R53h でウィンドウ領域が設定されている場合、
I/D[1:0] と AM ビットの設定に基づいて、指定されたアドレスの GRAM 領域のみが更新されます。
I/D[1:0] は、1 ピクセルの表示データを更新するたびに、
アドレスカウンタ (AC) を 1 ずつ自動的に増加または減少するように制御します。
詳細は次の図を参照してください。

※　数学的に素直な左上隅：0,0が原点で、
　　左下隅：319,239が、走査の終わり（Horizontal:increment/ Vertical:incriment）
　　なのは、ID[1:0]= 11

＜Fig25：GRAM Accesss Direction Settingより＞

ORG ウィンドウアドレス領域作成時に、ID設定に従って原点アドレスを移動します。
　　　この機能は、高速RAM書き込みを使用してウィンドウアドレス領域にデータを書き込む場合に有効です。
　　　 ORG = “0”：原点アドレスは移動しません。
　　　　　　　　この場合、ウィンドウアドレス領域内のGRAMアドレスマップに従って、
　　　　　　　　書き込み動作を開始するアドレスを指定してください。

　　　 ORG = “1”：元のアドレス“00000h”がI/D[1:0]設定に従って移動します。

　　　注：1. ORG=1の場合、RAMアドレス設定レジスタR20hおよびR21hには、原点アドレス“00000h”のみを設定できます。
　　　　 2. RAM読み出し動作時は、必ずORG=0を設定してください。

TRI TRI = “1”の時、8ビットインターフェースを介して8ビット×3転送モードで内蔵RAMにデータを転送します。
　　　　　（RGB565 -> RGB666：65K Color）
　　　　　また、DFMビットと組み合わせることで、
　　　　　26万色表示を実現する転送モードで16ビットインターフェースまたはSPI経由でデータを送信することも可能です。
　　　　　これらのインターフェースモードを使用しない場合は、必ずTRI = “0”に設定してください。

DFM TRI = “1”の時、内蔵RAMへのデータ転送モードを設定します。
TRI=1, DF=0-> 80-system 16bit interface(2 transfers/pixcel) 262144 colors
TRI=1, DF=1-> 80-system 16bit interface(2 transfers/pixcel) 262144 colors

　　※　この2つは、1st Transforと2nd Transforの、2bit, 16bitの位置が上位になるか下位になるかの違いで
　　　　分解能は同じ
------------------------------------------------------------------------------------------------------

＜縦置き表示から横置き表示：ILI9328_test3の変更点＞
　①　#define ROW 320
　　　#define COL 240

　→　#define ROW 240
#define COL 320

②　 // GRAM area
　　 WriteCommand(0x0050); WriteData(0x0000); // Horizontal GRAM Start Address
　　 WriteCommand(0x0051); WriteData(0x00EF); // Horizontal GRAM End Address
　　 WriteCommand(0x0052); WriteData(0x0000); // Vertical GRAM Start Address
　　 WriteCommand(0x0053); WriteData(0x013F); // Vertical GRAM End Address

　→WriteCommand(0x0050); WriteData(0x0000); // Horizontal GRAM Start Address
　　 WriteCommand(0x0051); WriteData(0x013F); // Horizontal GRAM End Address
　　 WriteCommand(0x0052); WriteData(0x0000); // Vertical GRAM Start Address
　　 WriteCommand(0x0053); WriteData(0x00EF); // Vertical GRAM End Address

　③　 // Init()内
　　　 WriteCommand(0x0003); WriteData(0x1090); // set GRAM write direction and BGR=1（test2の設定：この時はとにかく塗潰しが出来ればと思っていたので
　　　　　　　　　　　　　　　　　　　　　　　　　　// 横縦は意識してなかった。尚、0x1090は、aitendoの参考コードの値
　　　　　　　　　　　　　　　　　　　　　　　　　　// 向きを縦にして見てたから縦表示と思っていたが、データシートで追うと、
　　　　　　　　　　　　　　　　　　　　　　　　　　// BGR=1 / ORG=1 /AM=0 / I/D[1:0]=01 は、横表示ではあるが、開始点が左下・終点が右上になり
　　　　　　　　　　　　　　　　　　　　　　　　　　// 文字表示が左右逆になる。

＜変更後の動作確認＞

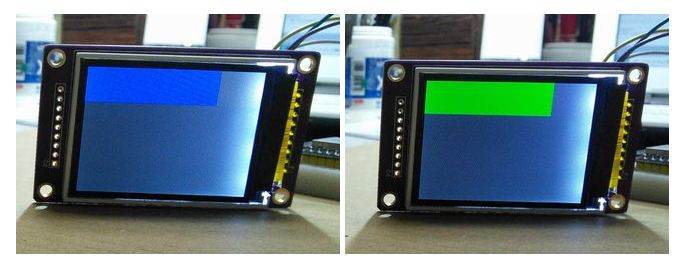

・駄目：原点は左上隅になっていて、そこから走査開始されているが、水平方向の走査が縦方向と同じ240dotで垂直方向にインクリメントされる。
　　　　そして垂直方向上1/4位で走査が終わってしまい、結果、上部240bot x 60dotの領域しか塗潰せない。

→　WriteCommand(0x0003); WriteData(0x1038); // BGR=1 / ORG=0 / ID[1:0]=11 / AM=1（Copilotが言ってきたのは、こっち）
　　にしても同じ。　　　　　　　　　　　　　　　 // これだと、データシートの54pageの図表で見ると、縦置き表示（ただ文字が左右逆表示）になる。つまり
　　　　　　　　　　　　　　　　　　　　　　　　 // 左上隅から走査開始されY方向：240dotの端まで来たらX方向をインクリメントと進みX方向:320dotの端まで
　　　　　　　　　　　　　　　　　　　　　　　　 // 来たら走査完了となると理解

→ WriteCommand(0x0003); WriteData(0x1030); // BGR=1 / ORG=0 / ID[1:0]=11 / AM=0
　　にしても同じ。→　これでいいはず：AM=0とID[1:0]=11の組合せで、横表示＋水平・垂直ともインクリメント（水平の端まで来たら垂直方向インクリメント）
　　　　　　　　　　　　　これで、データシート54page-Fig25：GRAM Access Direction Settingの、AM=0とI/D[1:0]=11の交差点の図相当
　　　　　　　　　　　　　（原点：図のB（開始点：数学的な原点）から走査が始まって、右下の[E]で走査完了となると理解）
　　　　　　　　　　　　　またORG=0で、ウインドウアドレス領域内のGRAMアドレスマップに従って書込み動作を開始するアドレスを指定。
　　　　　　　　　　　　　ウインドウアドレス（塗潰し範囲）は可変の方が応用が利くので、こちらを使おうと考えている。
　　明日に続く

■　2026.2.1
　　・WriteCommand(0x0003); WriteData(0x1030); // BGR=1 / ORG=0 / ID[1:0]=11 / AM=0 を再度試す。

　　→　いくらやっても駄目。
　　　　 Copilotに聞いたら、ILI9328の横・縦表示に関する仕様が非常に素直でないことが
　　　　手こずった要因の一部であることが分かった。

　　　　＜Copilot返答コメント＞
　　　　　・ROW、COLの値を入れ替え、開始位置のリセットも行っているとのこと、実装の手順は完璧です。
　　　　　それでも「240ドットで折り返してしまう」場合、ILI9328特有の「物理的なX/Y軸」と「論理的なWindowレジスタ」の対応関係が、
　　　　　データシートの解釈とズレている可能性があります。
　　
　　→　※　Copilotからの重要コメント
　　　　　・この時代の液晶ドライバ（ILI9328やILI9325など）は、「物理的な構造」がポートレート（縦長）専用に作られているため、
　　　　　　横置き設定はかなり「力技」な仕様になっています。
　　　　　　今の状況を整理すると、以下の「ややこしい仕様」が牙を剥いている可能性が高いです。

　　　　　　①　物理的な壁: Horizontal(X) 方向には物理的に 239 までしか回路が繋がっていない。
　　　　　　②　論理的な回転: AM=1 にすると、「データが流れる方向」を垂直(320ドット側) に変えるだけで、
　　　　　　　　 Windowの「枠」そのものが回転するわけではない。

※　結局、GRAMマッピング初期化は、X=239, Y=319 (縦表示相当なまま）にし、
　　 WriteCommand(0x0003); WriteData(0x1038); // BGR=1 / ORG=0 / ID[1:0]=11 / AM=1　でAM=1にして
　　横方向にローテートするイメージでOKということが分かった。

　　　・横方向の塗潰しスケッチ：ILI9328_test3.ino
　　　・横方向の塗潰しビデオ　：video001.mp4（2.52MB・9秒）

■　2026.2.2
　　・ILI9328_test4プロジェクト計画（ANK文字表示＋文字列表示）
　　　　①　フォントデータは、使用実績のあるASCII12dot.h（ASCIIフォントデータ　12x12ドット）を使用
　　　　②　PIC32MXで開発（MPLAB IDE）したグラフィック描画関数を、Arduino IDEに移植する形で進める。

■　2026.2.3
　　・スケッチ作成終了。試してみる。
　　　コンパイルエラーが2箇所出たが、イージーミスで直ぐ修正しOKになる。

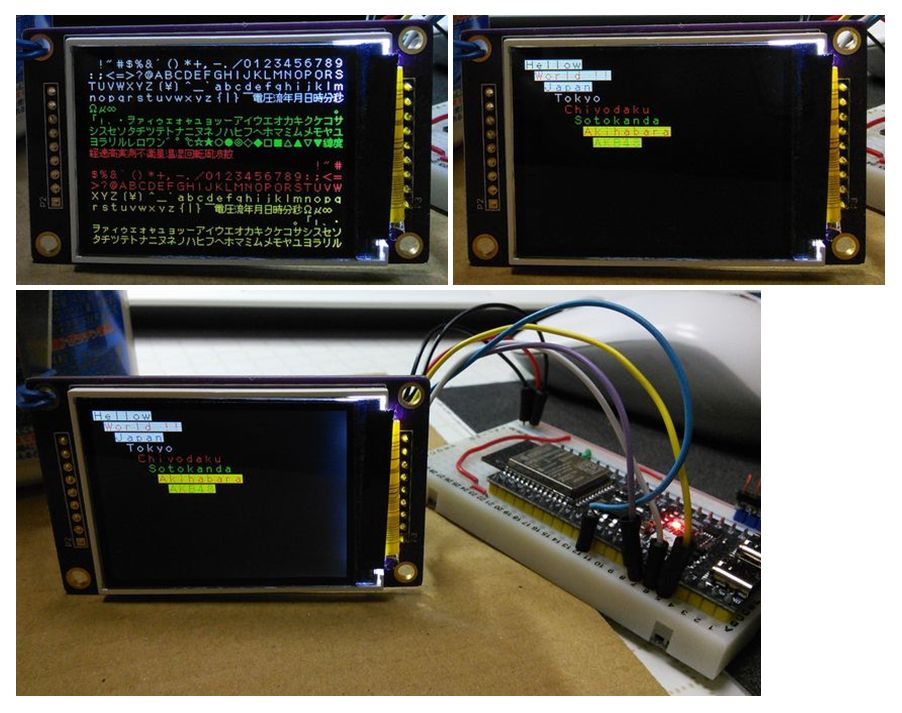

　　・一応文字関係は一発で動いた。

■　2026.2.4
　　・ILI9328_test5プロジェクト計画（これが最終形になる。）
　　　　①　_test4の内容そのままに_test4に追加する形で、グラフィック描画関数を追加する。
　　　　②　PIC32MXで作った関数を移植する形で進める。
　　　　　　ただ2次元曲線描画関数は省略する。直線＋円＋斜め線＋矩形のみ：関数としては、直線と円のみで、後は直線を組み合わせて実現する方式
　　　　　　後、簡易イメージ描画関数も入れる。（イメージファイルはPIC32MXで使ったものを流用：imagedata.h）

　　・スケッチ作成終了。試してみる。
　　　コンパイルエラーが大量に出た。
　　　まとめると、以下のエラー
　　　Compilation error: call of overloaded 'LCD_DrawLine(unsigned char&, unsigned char&, int, unsigned char&, int)' is ambiguous

■　2026.2.5
　　＜Copilotに」このエラーを伝えた＞
　　　・エラーの主な原因は、「同じ名前で引数の型が微妙に違う関数」が2つ定義されており、
　　　　コンパイラがどちらを使えばいいか判断できない（アンビギュアス）ことにあります。
　　　　具体的には、以下の2つが重複しています：

　　　　unsigned int color を取るもの（79行目）
　　　　unsigned short color を取るもの（282行目）-> shortをintに修正

　　＜修正した箇所＞
　　　①　unsigned short color を取るもの（282行目）void LCD_DrawCircle(int x0, int y0, int r, unsigned short color)-> shortをintに修正
　　　②　#define MAGENTA 0xF81Fの定義が抜けてた。追加

　　　→　これで再度コンパイル
　　　　　エラー減った。

　　　　　Compilation error: invalid conversion from 'const char*' to 'const unsigned char*' [-fpermissive]

　　　③　imagedata.hの中の、const char My_PIC_Scope[1024]→　imagedata.hの中の、const unsigned char My_PIC_Scope[1024]に修正

　　 →　再コンパイル
　　　　エラーはなくなったようだが、最後に以下出る。

　　　　　Compilation error: exit status 1

　　 →　リンクエラーのようだ。（型の不一致）

　　　　＜以下修正＞
　　　　　void LCD_DrawPixel(int x, int y, unsigned int color);に対し
　　　　 void LCD_DrawChar(char colum, char line, unsigned char letter, unsigned int color1, unsigned int color2){
　　　 unsigned char j, i, Mask;
　　　で異なっている。intで統一

　　→　以下に修正
　　　　 void LCD_DrawChar(int colum, int line, unsigned char letter, unsigned int color1, unsigned int color2){
　　　　 int j, i, Mask;

　　　　未だCompilation error: exit status 1

　　　　 ①　プロトタイプの方を修正してなかった。
　　　　　　　void LCD_DrawChar(char colum, char line, unsigned char letter, unsigned int color1, unsigned int color2);
　　　　　　以下に修正
　　　　　　 LCD_DrawChar(int colum, int line, unsigned char letter, unsigned int color1, unsigned int color2)；

　　　　 ②　void LCD_DrawString(char colum, char line, char *s, unsigned int color1, unsigned int color2)
　　　　　　以下に修正
　　　　　　void LCD_DrawString(int colum, int line, char *s, unsigned int color1, unsigned int color2)
　　　　　　同時にプロトタイプも修正
　　　　　　リンクエラー少なくなったが未だある。

　　　　　　 Compilation error: exit status 1
　　　　　　次の行に問題がある模様
　　　　　　 undefined reference to `LCD_DrawPixel(int, int, unsigned int)'

　　　　 ③　プロトタイプ：void LCD_DrawPixel(int x, int y, unsigned int color);に対し、
　　　　　　関数が、void LCD_DrawPixel(int x, int y, int color){なってた。
　　　　　　これを、void LCD_DrawPixel(int x, int y, unsigned int color){に修正

　　→　これでエラー無しになった。
　　　　最大1310720バイトのフラッシュメモリのうち、スケッチが314527バイト（23%）を使っています。
　　　　最大327680バイトのRAMのうち、グローバル変数が20848バイト（6%）を使っていて、ローカル変数で306832バイト使うことができます。

　　　　何か、MPLABより型の不一致判断がシビアなような気がした。もしかしたらMPLABの方は最適化してくれてたのかな？
　　→　書き込み～ RUN

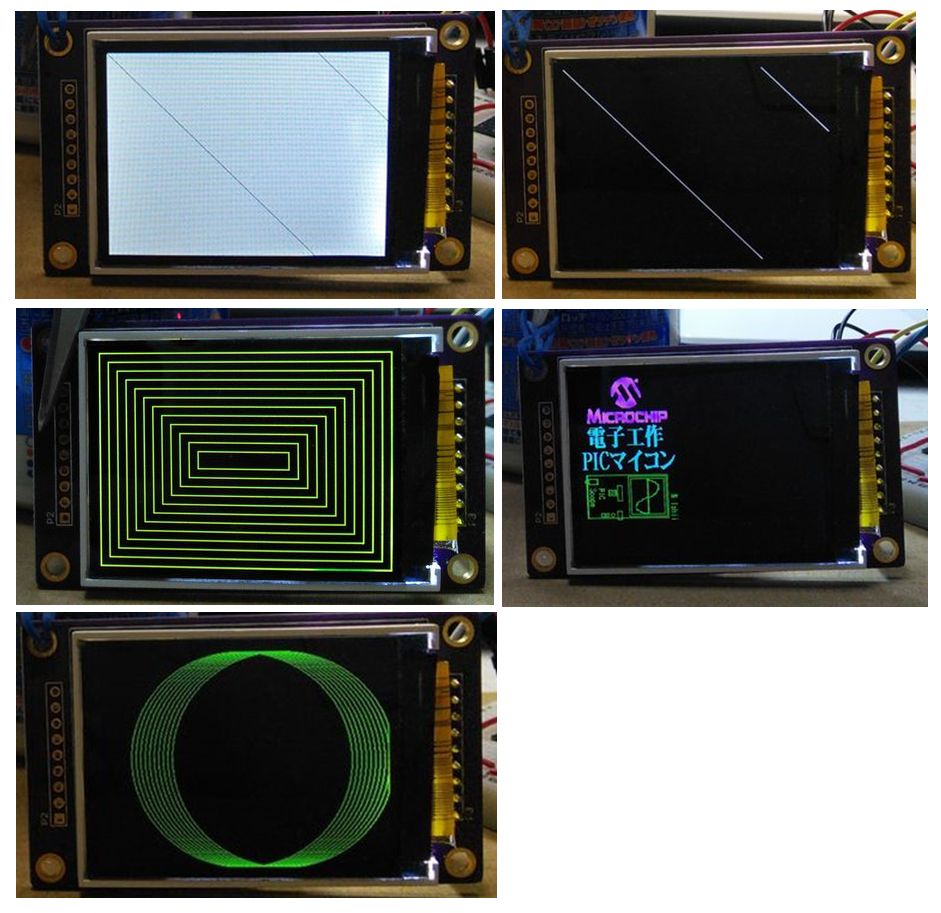

　　　　大方動いてはいるが、斜め線の右側がおかしい。その他はOK

　　→　メイン頭の、unsigned char i, j, index; を　int i,j,index;に変更
　　→　これでも同じ

　　→　PIC32MXの移植なので上手く行くはずが行かない。
　　　　スケッチを見ると短い斜線の方は、X= 240～579, Y=0～239まで変化する。
　　　　つまり、X=320以上オーバーラップし飽和、Yも79で止まるべきが、それ以上で飽和してしまう。
　　　　なのであのようになる。
　　　　何故これでPIC32MXの場合上手く行ってるのか分からない。今は追わない。

　　　　 ※　以下のように修正後、動作確認OKになった。

/// 斜め直線描画------------------------------------------------------------------------------------------
LCD_Fill(WHITE); // クリア
for(i=0; i<240; i++){ // 斜め直線の表示：　白ベタ背景・黒線表示
LCD_DrawPixel(i,i,BLACK); // 1本目：始点(0,0)-終点(239,239)
//LCD_DrawPixel(240+i, i,BLACK);
}
for(i=0; i<80; i++){
LCD_DrawPixel(240+i,i,BLACK); // 2本目：始点(240,0)-終点(319,79)
}

delay(5000); // 5秒待ち
LCD_Fill(BLACK); // クリア

for(i=0; i<240; i++){ // 斜め直線：　黒ベタ背景・白線表示
LCD_DrawPixel(i,i,WHITE); // 1本目：始点(0,0)-終点(239,239)
//LCD_DrawPixel(240+i, i,WHITE);
}
for(i=0; i<80; i++){
LCD_DrawPixel(240+i,i,WHITE); // 2本目：始点(240,0)-終点(319,79)
}

＜最終スケッチ＞

・こちらから、どうぞ→ 横方向の塗潰し：ILI9328_test3.ino
　　　　　　　　　　　　 ANK文字表示＋文字列表示：ILI9328_test4.ino
　　　　　　　　　　　　　ANK文字表示＋文字列表示＋グラフィック描画：ILI9328_test5.ino（最終形）

　　　　　　　　　　　　　ASCII（ANK）文字データテーブル：ASCII12dot.h
　　　　　　　　　　　　　イメージデータ：imagedata.h　　　　　　　　　　
