９．メートルめねじ（一条ねじ）下穴径及び引っ掛かり率（％）他計算ソフト
　下穴径と、ひっかかり率（%）及びねじ山の頂の幅が計算できます。
1.　使い方

　　・呼び径・ピッチ・ひっかかり率、及び下穴径に適切な値を入れて頂ければ、

　　　　下穴径及びひっかかり率が各々計算されます。

　　・山の頂の幅もついでに計算できるようにましたので参考にして下さい。

2.　用語解説

　　　呼び径(d )＝M10 なら10

　　　　　　　　　　M16 なら16

3.　他　　

　　・ねじ有効径（基準径）の合否については校正済みのねじゲージを使用します。　

　　・計算結果を保証するものではありません。

　　・必要に応じてJIS規格のねじ下穴径(JIS B 1004:2009)を参照して下さい。

　　・4H・5H・7Hの最大許容寸法は、JIS B 1004:2009 参照の事。　　　

4.　ひっかかり率と許容差及び下穴径との関係例（参考）
　　参考に、M3からM16迄の標準ねじの資料を載せてあります。

5.備考
　下穴径計算式の上部に、当HP内にあります、JIS規格他資料の、7.Mねじの下穴と有効径の許容差へのリンクを設けていますので、M1.6～M50まで計算する場合は参考にして下さい。

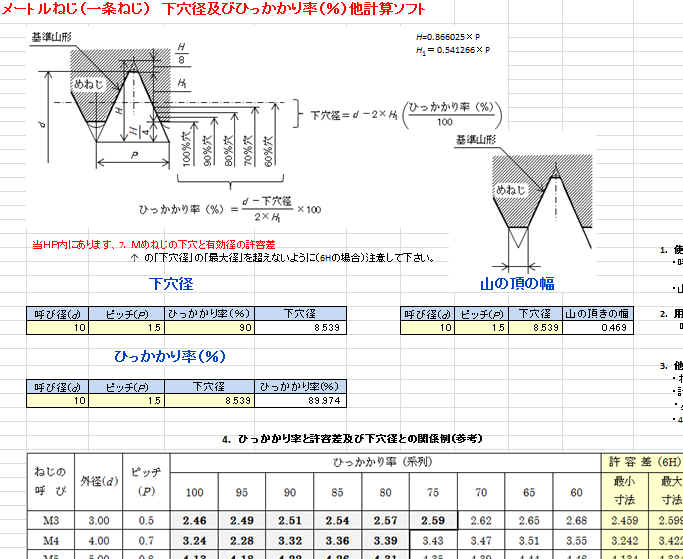

6.画面例

　※自己責任になりますが、よろしければこちらからダウンロードしてお使い下さい。
