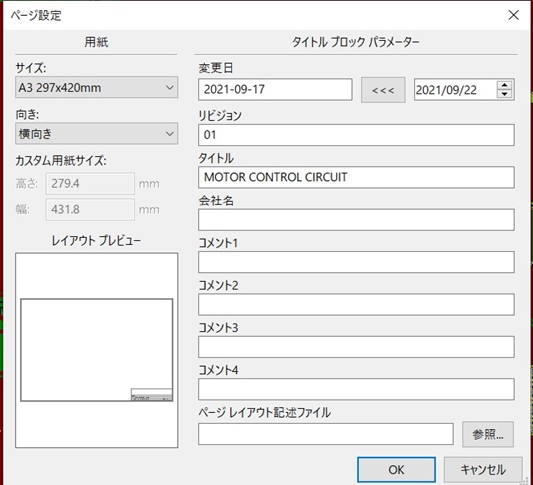

１．ページ設定をクリックする
２．変更日、リビジョン、タイトルを記載する
３．NETをクリックして回路図とフットプリントの情報をインポートする
４．ビアを作成する。下記ビアを追加するをクリックする。
５．ビアを適当な場所に置いて、右クリックしてプロパティを開く。

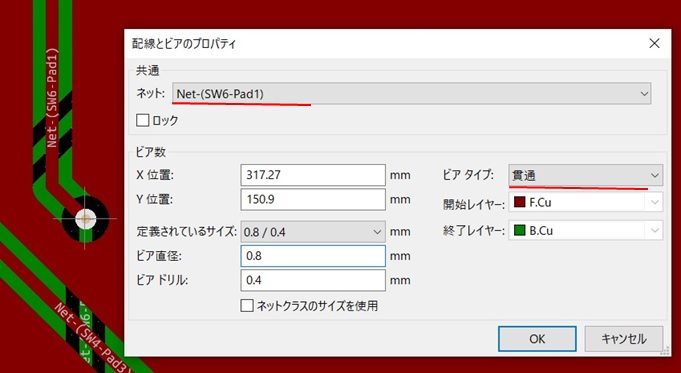

※パターンとの接続の場合は、下記のようにネットを確認する。また、ビアタイプは”貫通”を選択する。

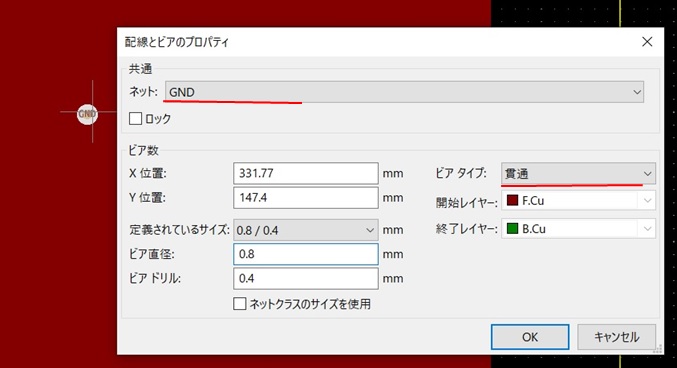

※ベタGNDとの接続の場合は、下図のようにネットは”GND”、ビアタイプは”貫通”を選択する。
６．基板外形を作成する

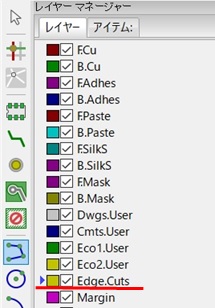

@Edge.Cutsを選択する

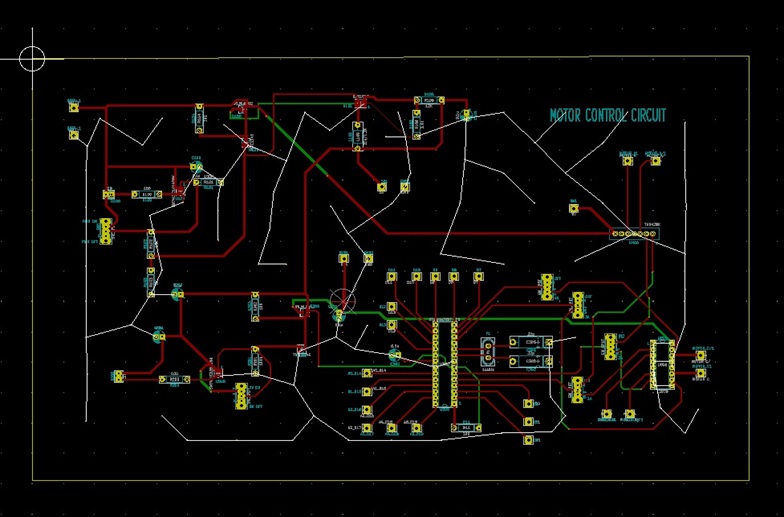

A下図のように基板外形を作成する
７．ベタGNDを作成する。
@F.Cuを選択する

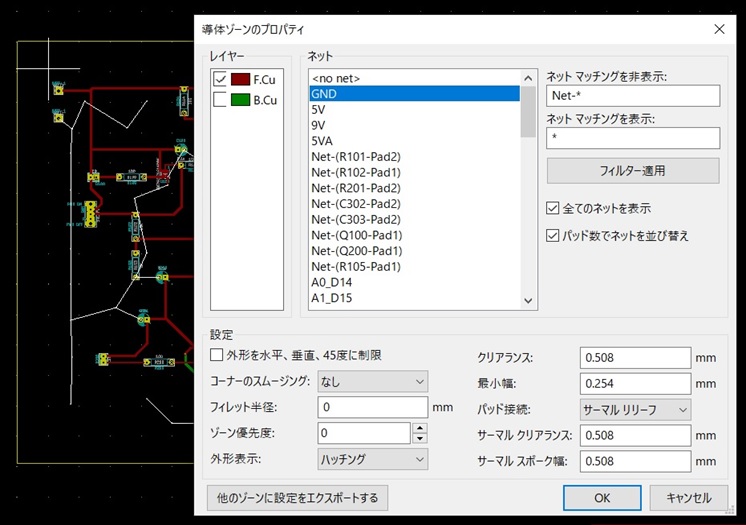

AGNDを選択する

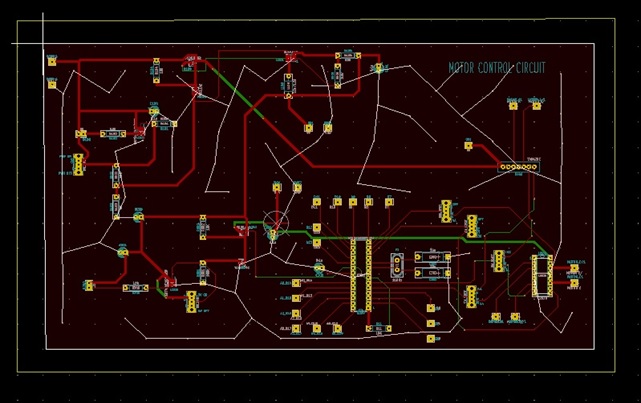

B下図のようにベタGNDの範囲を作成する

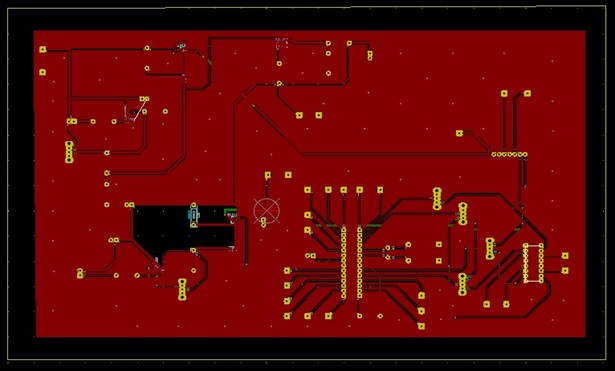

CF.CuのベタGNDが作成できる
D下記を選択して、F.cuのベタGNDを消す。
EB.Cuをクリックして、F.Cu同様にGNDを作成する。
