回路図作成

１．Kicadを立ち上げて、回路図レイアウトエディターをクリックする

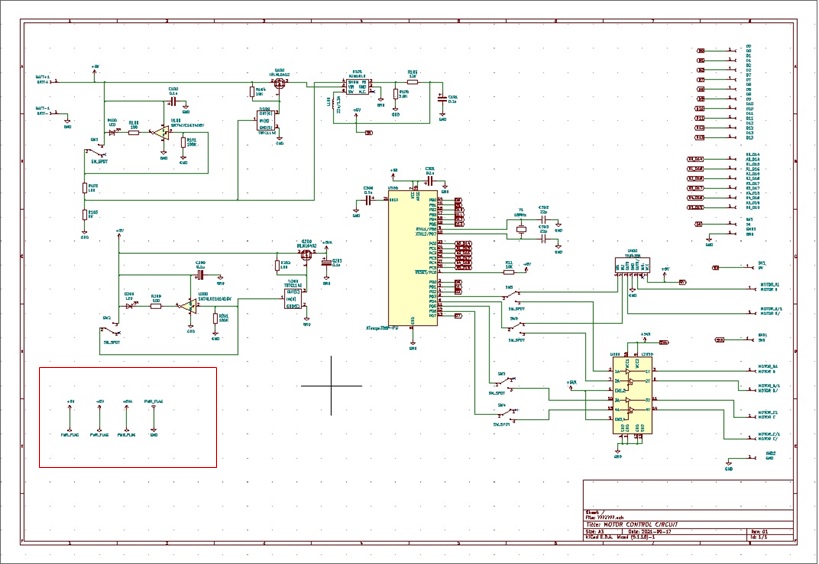

２．回路図を作成する。

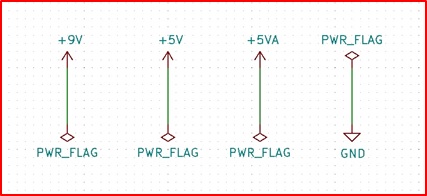

※PWR_FLAGと左図のように接続する。
※Kicadでは下記のようにPWR_FLAGと接続しないとエラーになる

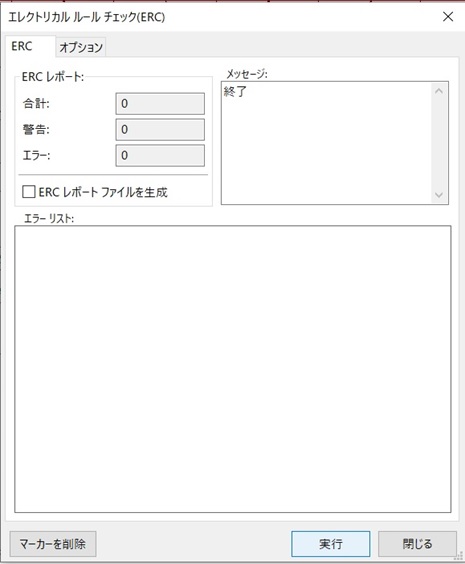

３．エレクトリカルルールチェックを実行する

４．実行を実施して、下図のようにメッセージに終了がでることを確認する

５．保存する

６．回路図シンボルへPCBフットプリントを関連付ける

７．（例）TDTC114Eのフットプリントを決定する

�@フットプリントライブラリー→Package TO SOT SMD

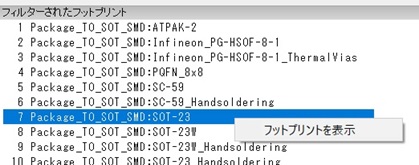

�Aフィルターされたフットプリント→Package TO SOT SMD:SOT-23を選択する

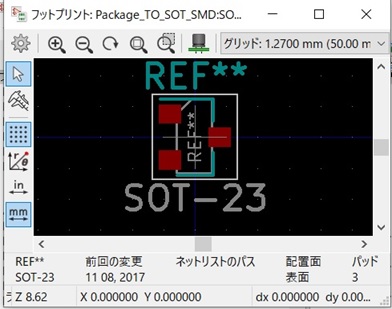

８．右クリックしてフットプリントを表示をクリックする

９．希望のフットプリントか確認する

１０．すべて関連付け出来たらOKする

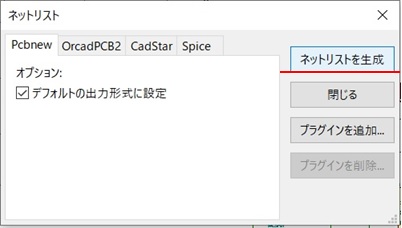

１１．ネットリストを作成する

１２．ネットリストを作成をクリックする

１３．ファイル名を決めてNETを保存する。
