建築土木工事に使用する「コンパネフォーム型枠」.「型枠連結具」.「型枠締結金具」の特許情報
（公開日：H25年12月21日）
※この組立式で簡単コンパネフォーム型枠は、主に、鉄筋コンクリート戸建住宅の躯体形成用に開発したが、マンション又は土木工事のコンクリート構物造の成型に使用しても良い効果を得ることが出来る。
・生活環境が良く 安全性・居住性の良い明るい街づくりを実現するためには、町内会及び行政の協力が大切。
※事例：道路が狭く、ごちゃごちゃと密集した住宅街（町内）を再開発により、近代的になった街。（広島市段原地区）
※製品化企業募集中
◇ 特徴・評
価
・「コンパネフォーム型枠」
01.GIF 03.GIF
1）丸セパ（セパレータ部材）を型枠連結部に配置する場合は、板セパの取付が容易（図07-1参照）
1’）板セパ（セパレータ部材）を使用する場合は、板セパの通し溝が少し大きくなる。
2）板セパ（セパレータ）を型枠連結部に配置することで、下の横バタ材を省略することが可能（作業の効率と安全）
3）型枠解体が容易（作業の効率と型枠転用回数の拡大）
・「型枠連結具」 04.GIF 06.GIF
1）ガイドピンの差込、引抜きが容易。
小型で軽く携帯作業に勝れる。締代の調整が出来る。
2）メタルフォーム型枠、プラスチィック型枠の連結に勝れる。
・「型枠締結金具」 丸セパ埋設式：07.GIF
板セパ抜取式：図08
1）従来型：丸セパ及びコーン+バタ材締付金具で構成。（丸セパ埋設式）
ネジ螺合作業が多く作業に手間が掛かる。
2）新規考案型：板セパ及びモルタルコーン+鞘管＋連結部材+バタ材締付具により構成（板セパ抜取式）
ネジ螺合作業が少なく作業の能率化を実現する。また、板セパ取付とバタ材締付具の取付が同時に実現。
1.せき板に縁リブを固定した「コンパネフォーム型枠」（実用新案 登録第3182288号）
実用新案法第１２条の規定に基づく実用新案技術評価書（平成２５年１２月５日ダウンロード）
技術評価書リンクページ：http://www7b.biglobe.ne.jp/~zuken/11katawaku.htm
2.前記コンパネフォーム型枠同士を連結する「型枠連結具」（特許第5289530号）
3.前記連結したコンパネフォーム型枠が対向して配列する間隔を支持する「型枠締結金具」（板セパレータ抜取り式（実用新案 登録第3186865号）
実用新案法第１２条の規定に基づく実用新案技術評価書（平成２５年１２月５日ダウンロード）
技術評価書リンクページ：http://www7b.biglobe.ne.jp/~zuken/11renketugu.htm
3'.図07の「型枠締結金具」は、丸セパ（３ｂ）と、コーン（３ｃ）と、バタ材締付金具の組合せによる。（従来工法）
※ これについては、製品化企業を募集し、製品化が実現次第、型枠組立図を作成する予定です。
（製品化による型枠と型枠組立図があれば、熟練作業員でなく一般の作業員で簡単に コンクリートを成型する型枠の組立及び解体作業ができます。）
Ｂ. 「コンパネフォーム型枠」・「型枠連結具」・「型枠締結金具」の利用法方と経済効果
・ 「コンパネフォーム型枠」と「型枠連結具」と「型枠締結金具」とが製品化すれば、コンクリート型枠の組立解体作業が簡単になり、品質管理・工程管理・雇用管理 等に勝れ、建築土木工事の施工が容易化する。
・対向して、複数配列する「コンパネフォーム型枠」（コンパネの周囲に縁リブを固定した物）「型枠連結具」が具備するガイドピンにより、配列する「コンパネフォーム型枠」を連結し、その連結した「コンパネフォーム型枠」が対向する間隔を
「型枠締結金具」により支持固定するものであって、特別な熟練者を必要としなく、雇用の確保を容易にし、一定の施工精度を保ち、工期短を実現する。
これにより、土木建築の型枠施工を容易化し、雇用創出と経済発展に貢献する。
Ｃ. 鉄筋コンクリート戸建住宅を木造系の住宅なみの価格にするためのポイント
・躯体工事施工の合理化：設計図、施工図、加工図、組立図作成等の間接作業を標準化又は認定化により、全体工事費の30〜25％程度削減を目標とする。
・最も作業量の多い 型枠工事を標準化又は規格化することにより、型枠の転用回数を３倍以上に拡大 及び 型枠組立解体法方の改善（釘打ち作業、ボルトネジ螺合作業を少なくし、作業能率を３０％程度の拡大を目指す。）材料及び手間共５０％の削減を目標とする。
・道路が狭く、ごちゃごちゃと密集した住宅街（町内）では、再開発により、多くの住宅工事を一斉に取り掛かることで、施工管理が有利になり、コストダウン効果が実現する。
・ＲＣ（鉄筋コンクリート）住宅の施工は、機械設備が不要のため、道具システム化にすれば木造住宅又はプレハブ住宅より、安く施工するには、施工法方次第であると考えています。
・ＲＣ（鉄筋コンクリート）耐火構造（和式）住宅設計中・・・・・出来次第公開します。
・日本大震災（11・3・11）・フィリピン台風３０号（13・11 ・８日）により倒壊した住宅を見れば、軸組工法の住宅又はプレハ ブ住宅が殆どであり、住宅構造の見直しが大きな課題です。
・道路が狭く、ごちゃごちゃと密集した住宅街（町内）では、街全体の安全性を考え、剛体剛接合のＲＣ（鉄筋コンクリート）耐 火構造戸建住宅が求められる。
※人命と財産の保護を大切に・・・水に流されない風に飛ばされない剛体剛接合のＲＣ（鉄筋コンクリート）耐火構造戸建住宅が建ち並ぶことを願っております。
Ｅ.図の説明（
「コンパネフォーム型枠」・「型枠連結具」・「型枠締結金具」等の詳細図面）
（ＡutoＣＡＤ
ＬＴ2005で作図→gifファイルに変換）

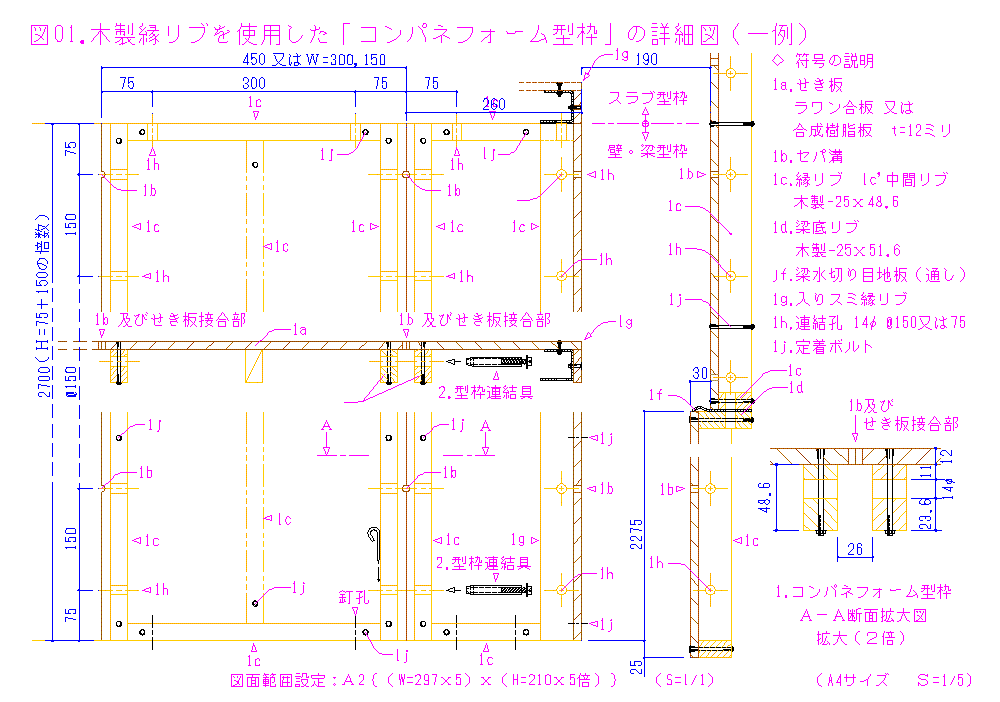

図01．木製縁リブを使用した「コンパネフォーム型枠」の詳細図

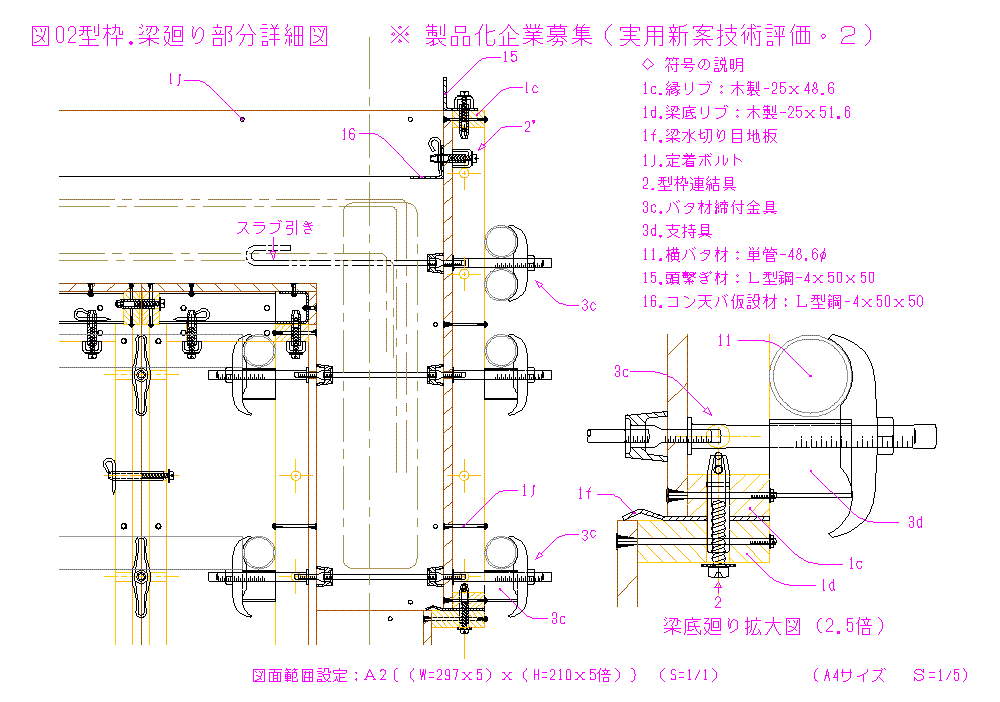

図02. 型枠.梁廻り部分詳細図

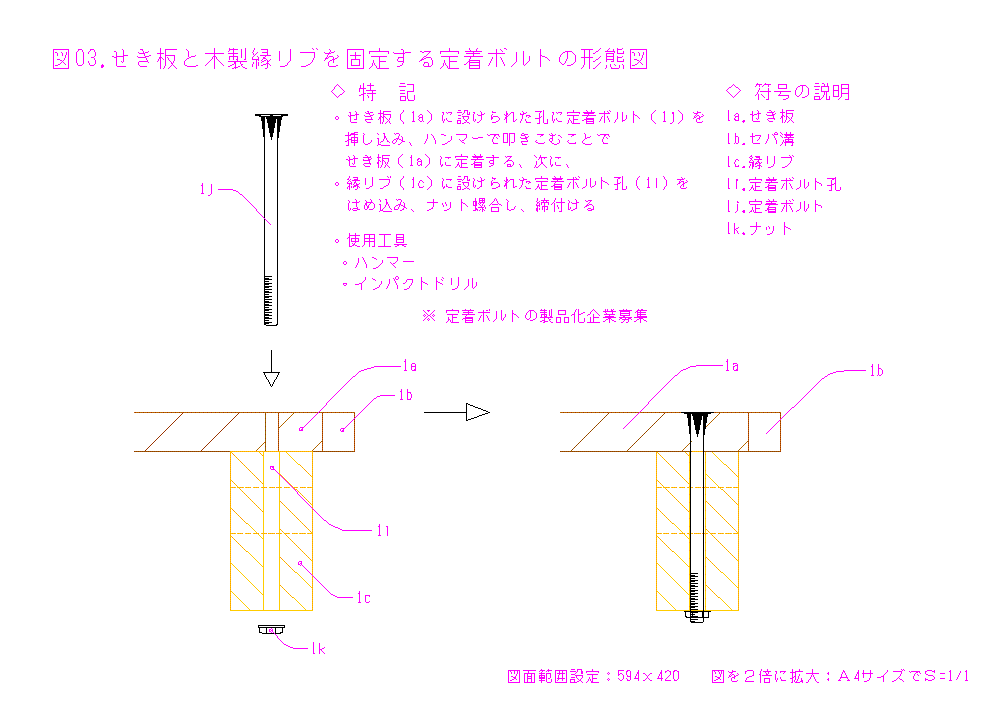

図03. せき板と木製縁リブを固定する定着ボルトの形態図（拡大図）

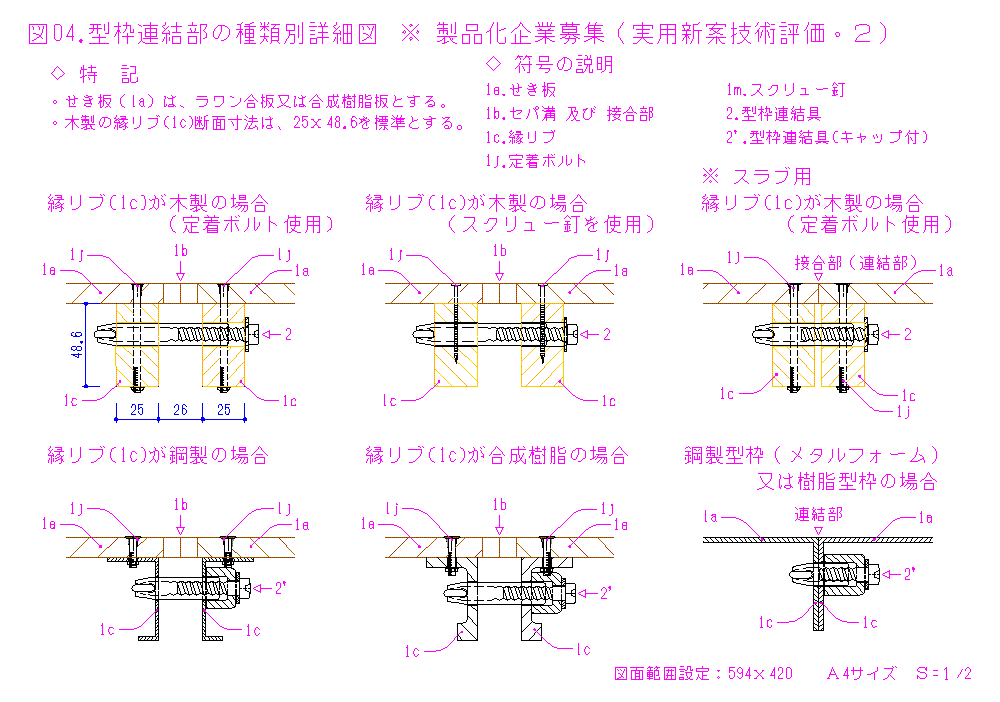

図04. 型枠連結部の各種別詳細図

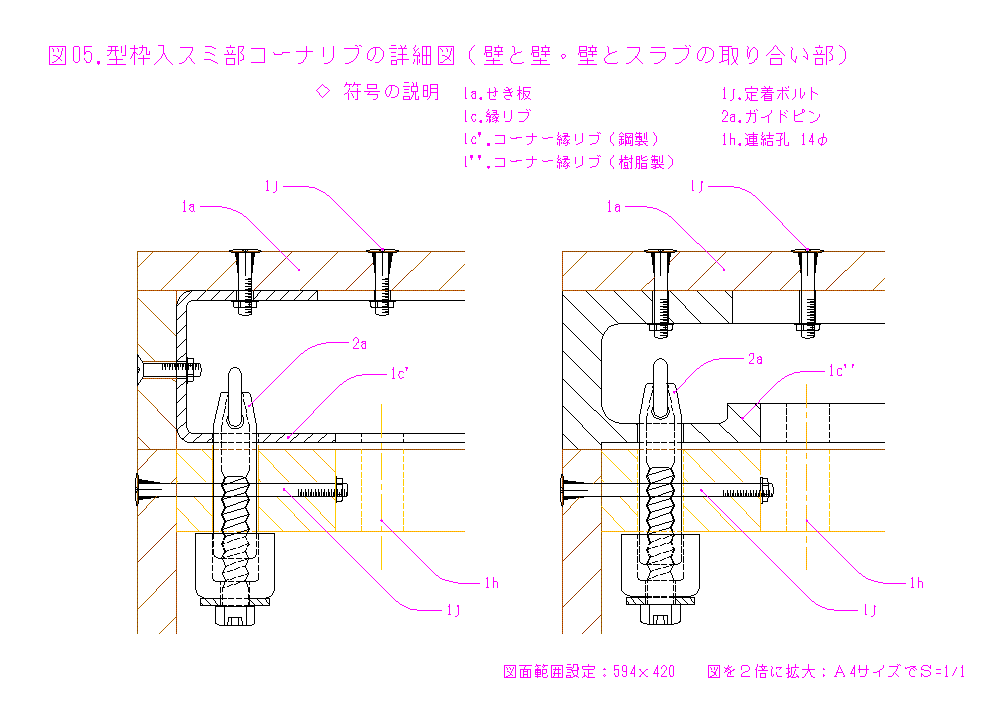

図05. 型枠入スミ部（入りスミ縁リブ）の詳細図（壁と壁・壁とスラブとの取合部）(拡大図）

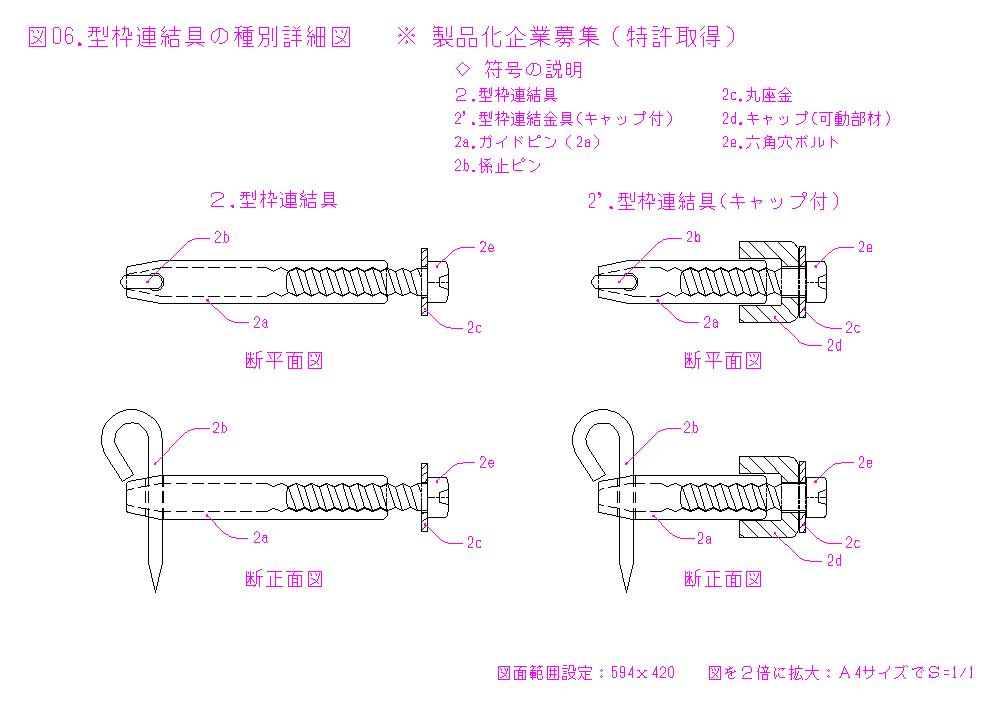

図06. 型枠連結具の種別詳細図（拡大図）

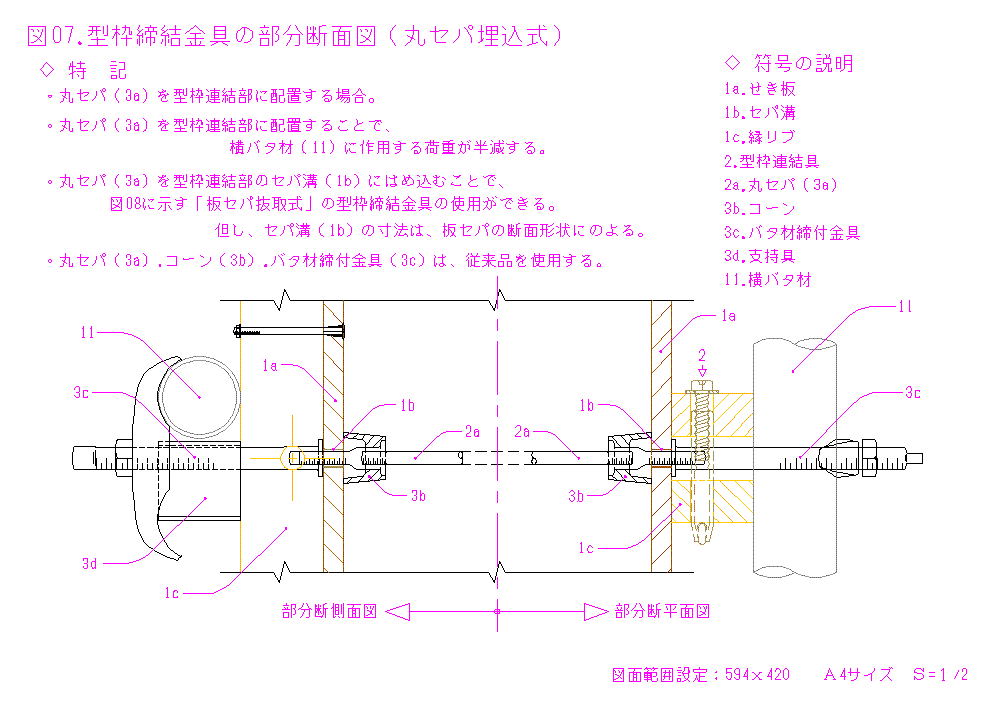

図07.
型枠締結金具の部分断面図（丸セパ埋設式）
従来の丸セパ、コーン、バタ材締付金具を、連結する型枠同士間に、配置することで丸セパの取付が容易になる。
又、横バタ材はコンパネフォーム型枠の中間リブに作用するコンクリート荷重だけを支持すれば良いため、横バタ
材に作用する荷重が半減する。そのため、下の横バタ材を省くことができる。
図07-1. 丸セパを使用した、型枠締結法方の一例（説明図）

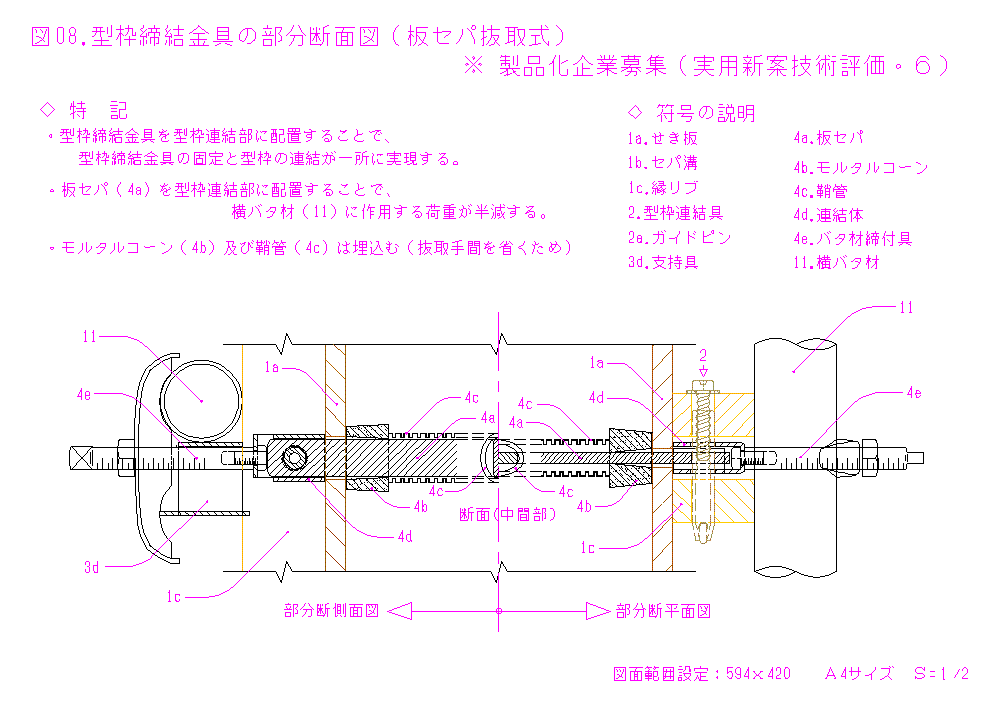

図08.
型枠締結金具の部分断面図（板セパレータ抜取り式）
板セパ、鞘管、モルタルコーン、バタ材締付金具による組合せ。（新規考案）

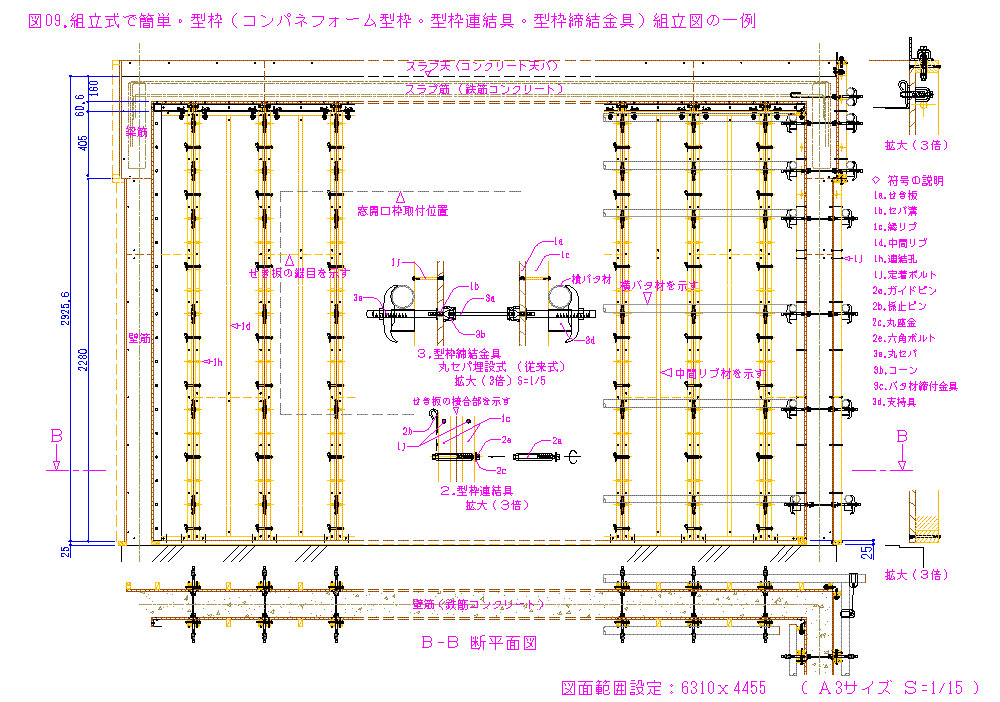

図09. 組立式で簡単・型枠（コンパネフォーム型枠・型枠連結具・型枠締結金具）組立図の一例
