| Console Box Light − センターコンソールボックスの照明 − |
エアコン操作パネルの下にポッカリ開いたスペース。
夜になると、室内灯の光も届かず、何がどこにあるのか見えない。
ということで、LED埋め込みによる、照明を付けてみました。
照明ですから、暗いときに必要なわけで、ずっと点灯していてもあまりかっこよくないので、
ヘッドライトなどのスイッチで、点灯する様にすれば、暗いときには点きますね。
というわけで、ナビに入力しているイルミネーションコードより、電源を頂戴することにしました。
必要なものは、好きな色のLED、照明なので私は白にしました。
青も雰囲気作りにはいいのですが、あまり明るくならず物を照らすには、あまり不向きみたいです。
ホームセンターで数百円で３〜５個入ったものが手に入ります。
|
| HyperRev Suzuki Swift − ハイパーレブ スイフト ― |
ナビの取り付けには、内装の取り外しが欠かせません。
自己流でやると、クリップの位置などわからないため、
折ってしまう可能性も・・・
ハイパーレブのスイフト本
 のNo3が出ました。
これには、内装の取り外し方の詳細が載っています。
DIYを考える方は、持っていて損はありません。
DIYを考えていなくても、色々出揃ってきた、チューニングパーツの
インプレッションや、デモカーのインプレッションなど
気になる情報は満載です。
楽天なら送料無料、ポイントも付いて、本屋で買うよりお徳かも・・・
画像をクリックしてみてください！
|
| Changes − 変更点 − |
私の購入したLEDは、定格が２．３Vでしたので、面倒なので５つを直列につなぎました。
LED一つ一つに抵抗を付けて、並列につなぐ方法もあるのですが、バッテリーが12Vですから、
直列で２．３V×５個＝１１．５Vになるので、多分いけるかな？との判断。
LEDは、＋とーの極性がありますので、つなぎ方を間違えると直列の場合１個の間違いでも
点灯しませんのでご注意を！足が長いほうが＋で短いほうがーです。
短い足→長い足→短い足→・・・と数珠繋ぎで５個繋ぎました。
コンソールボックスを取り外し
取り外したボックスに
ライトを取り付けたい部分を決めます。
私は、LED5個ですので、3個、2個の2列で、並べました。
決めた場所に穴を開けるわけですが、LEDをきれいに取り付けるには、

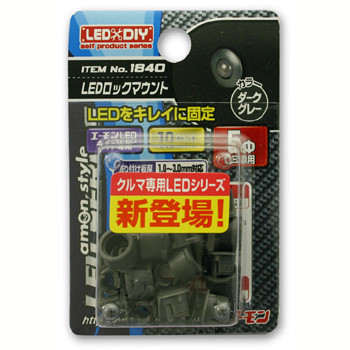

車用の電気部品のメーカのエーモンから出ているLEDロックマウントを利用しましょう。
これもカー用品店にて数百円です。
LEDの大きさにあわせφ３とφ５がありますので必要なサイズを・・・。
穴は、LEDのサイズがφ３の場合はφ６の穴を、LEDがφ５の場合はφ８の穴を開けてください。

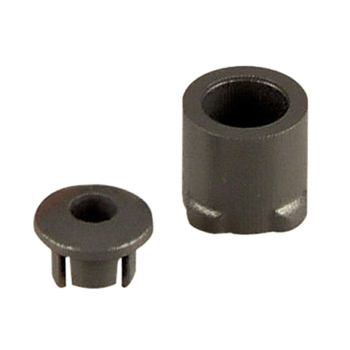

下の写真真ん中の部品にLEDを入れ、ボックスの内側から差し込みます。
右の部品をボックスの裏から取り付け、挟み込むようにして取り付けます。

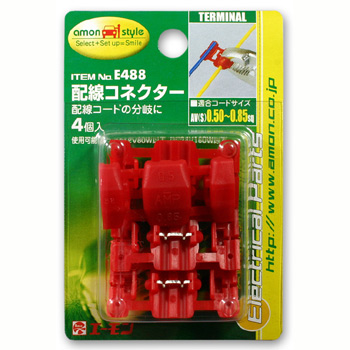

後は配線です。必要なのはコードとギボシ端子、又はコードを分岐させるためのハーネスです。
これも、エーモンから出ています。オーディオのイルミネーションのコードとLEDの＋を繋ぎ、
オーディオのグランドとLEDのーを繋ぎましょう。
繋いだ時点で、車のヘッドライトのスイッチを入れ、LEDが点けば成功です。
点かない場合、LEDの極性を間違えている可能性があります。
LEDの中の金属を見ると、大小違うはずです。それが大小が順に繋がっているか確認してください。
点灯が確認できたら、コンソールボックスをもとにもどしましょう。

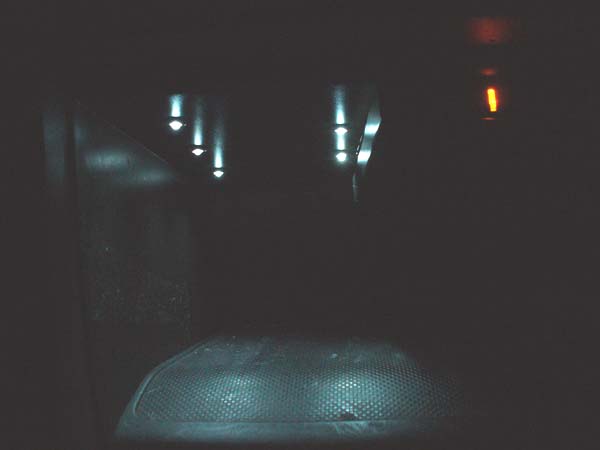

暗くなってから、点灯してみると、ボックス内だけでなく、ドリンクホルダーも照らしてくれています。
これは嬉しい誤算というとこでしょうか。
ただ、私の車はバッテリーが弱っているのか、アイドリング時は暗く、走行時は明るく変化します・・・

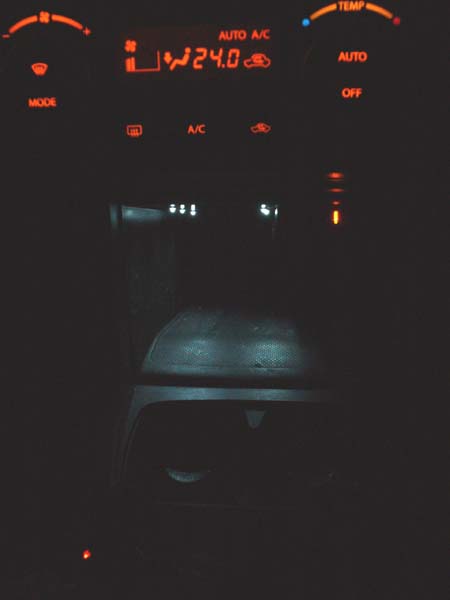

上の画像の白色の照明部隣のオレンジのLEDは、ETC車載機です。
防犯上、目立たない所がいいですし、収まりも良さそうでしたので、バラした際に取り付けました。
電源、アンテナなどの線を引き込まなければならないため、ボックスの隅に大きめの穴を開けました。
