☆フロントドアスピーカーの交換☆

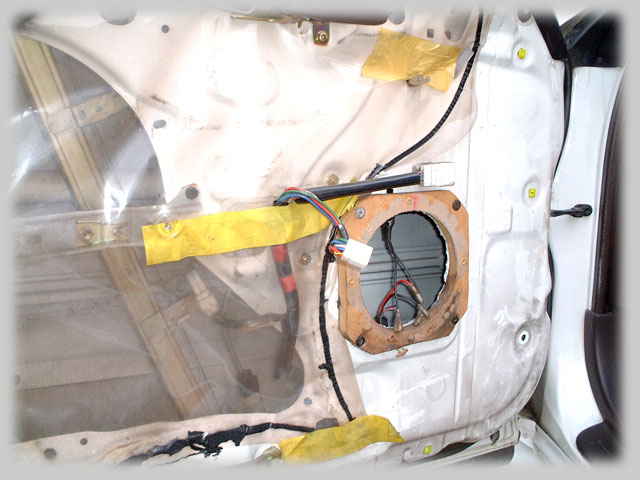

ドアスピーカーの交換前
一応…昔からＭＤＦ板で枠は作ってあったのです…
裏のドア板はカット済み

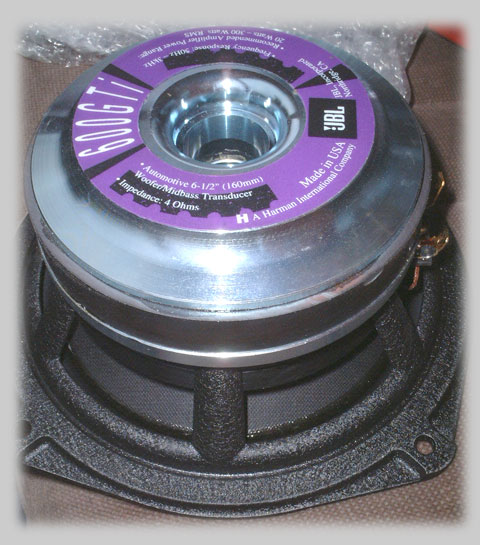

使ったスピーカーは
ＪＢＬの６００ＧＴｉ
ゴツイ！ステキ♪

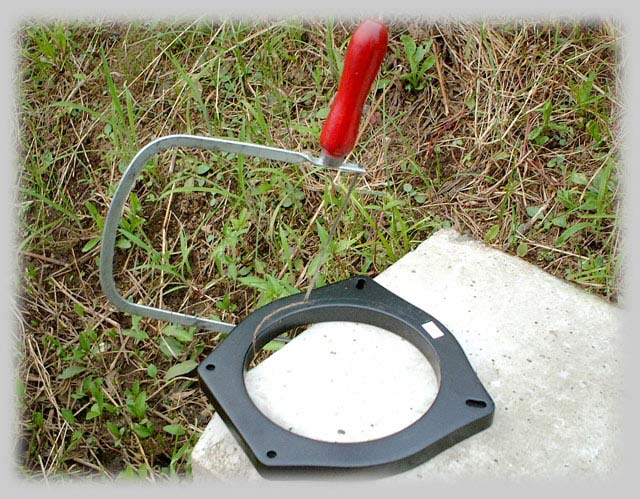

今回は板をもう１枚追加です
せっかく買ったのに広げないと付かない…
凄く疲れたぁ

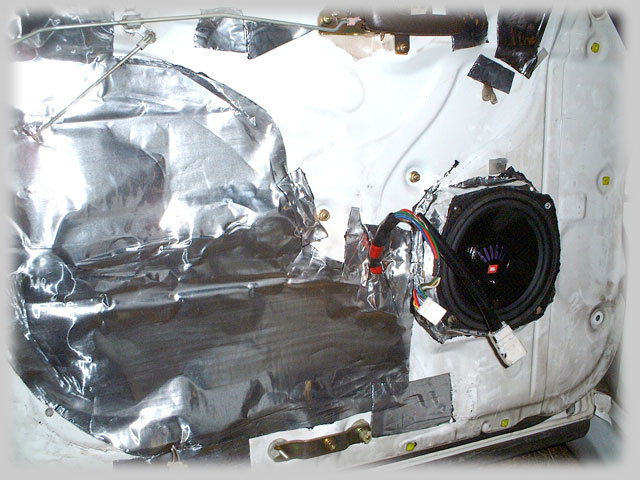

ドアスピーカー交換済み＆デッドニング中
スピーカーが出っ張りすぎてドアトリムをカットしました。
☆デッキのイルミネーション不灯の修理…☆
☆CDの音飛び修理☆

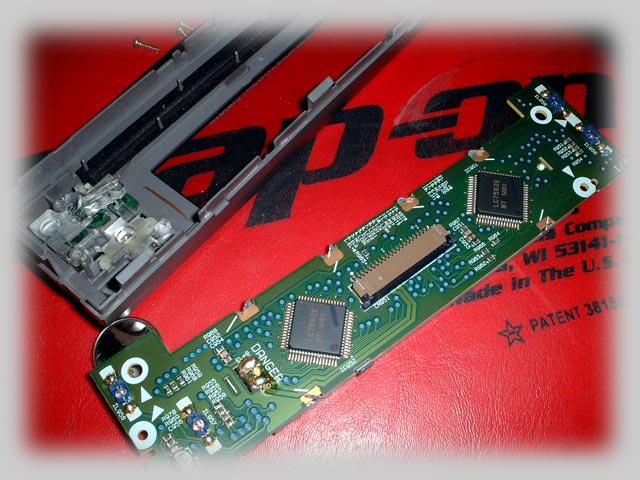

パネル裏側の基盤…
イルミが左半分灯かなくなってしまった
不便この上ない有り様です。

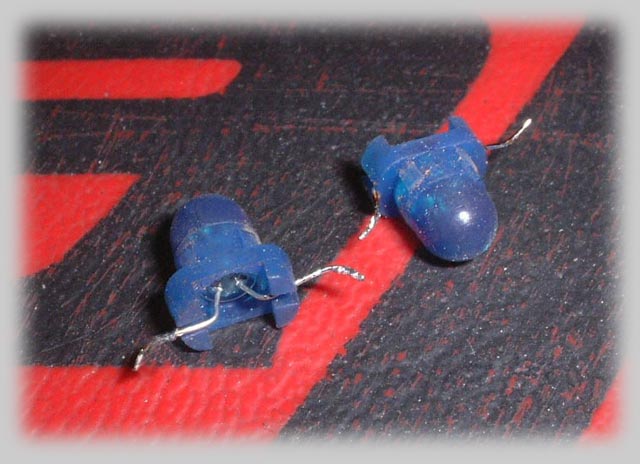

原因はこんなにちっちゃな球が切れただけ…
お気に入りのデッキ♪だから諦め切れずに交換しました
見えにくいかもしれないけど

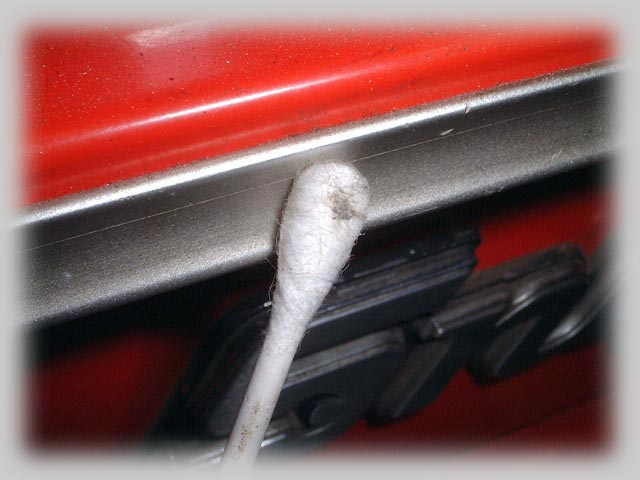

汚れてしまったCDのピックアップレンズ
綿棒についた汚れが音飛び？原因を物語る！？
わかっていても、ちょっとビックリ！
☆サブウーファー☆

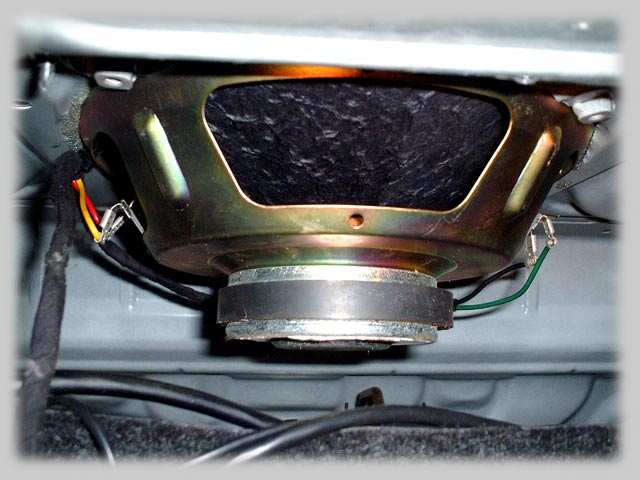

アリスト１６１純正の２５センチをリヤトレイに装着して
使用していたのですが物足りず…
同メーカーの１５インチスピーカーをＢＯＸに装着

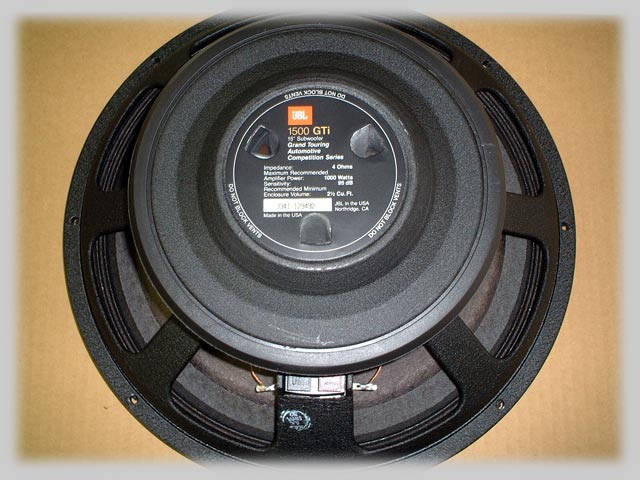

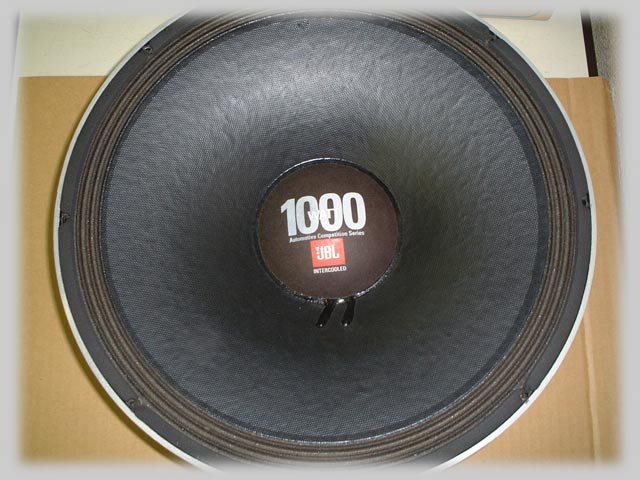

ＪＢＬの１５００ＧＴｉ
デカイ！重い！そしてゴッツイ！ＭＡＸ１０００ワット！
遠い昔にキッカーの１２インチを２基、搭載暦が有り
重いから降ろしたはずが…また買ってしまった…
ウーファーは一度つけると癖になる〜？無いと物足りない…
あぁぁ…重量化の始まりか〜

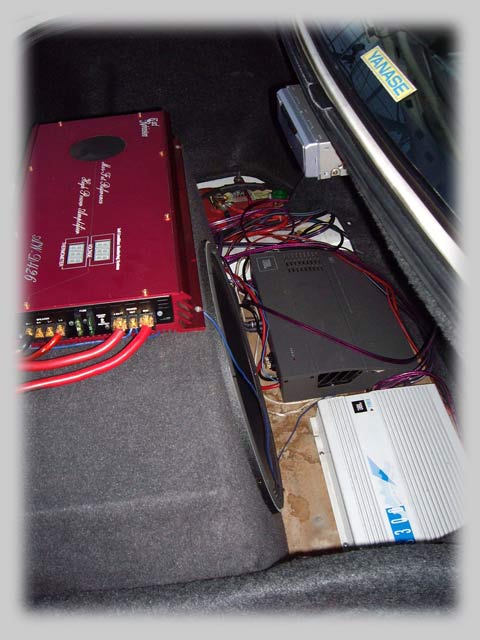

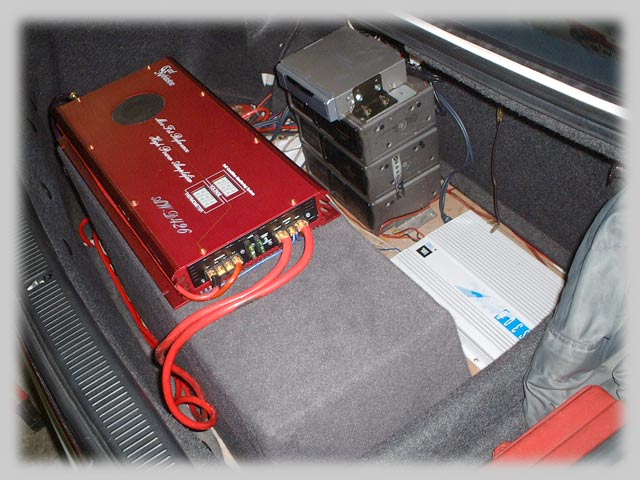

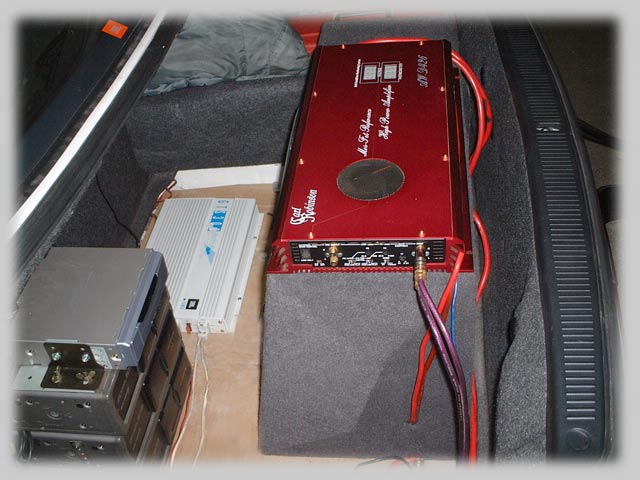

まさぽん号のトランクルーム
今回のＢＯＸは、なにげに軽いのです…
赤いアンプはカールロビンソン、ブリッジで７２０Ｗ
ミーハー？な温度と電圧表示付
冷却ファン付きで何気にお気に入り♪
白いアンプはＪＢＬのＧＴＳ３００でフロントミッドバス用
結果的に荷物が殆ど入りません…
ＣＤチェンジャー付け過ぎかなぁ
☆チャンネルデバイダー☆

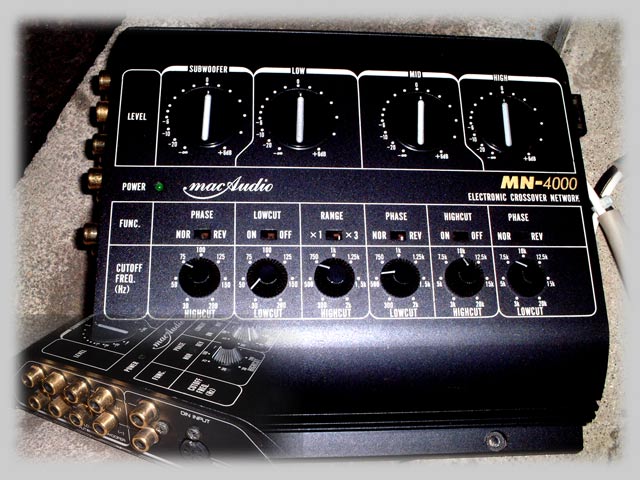

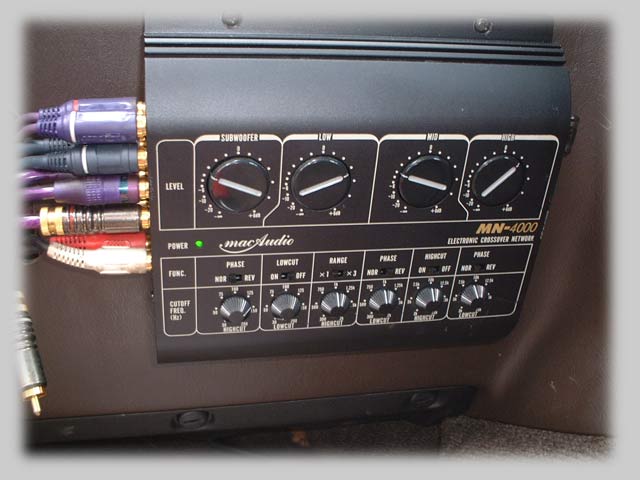

マックオーディオ製クロスオーバーネットワーク
装着場所は助手席の足元です（イジくり易いから）
フロント３Ｗａｙ＋リヤウーファーの組み合わせ
☆アゼストＤＲＸ９２５５ＥＸＬ改☆
ＡＵＸ（ＡＣＣＳモード）使える仕様！

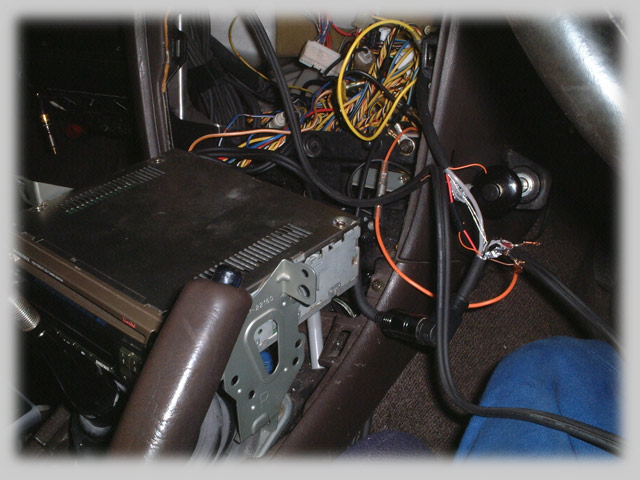

いきなり配線の写真です！このＣＤデッキには外部入力が無い…
ＣＤの音に拘るのは良いけども、ミーハーな私にはちょっとね…
折角のテレビとＤＶＤプレイヤーがＦＭ飛ばしな音じゃ悲しいもん！

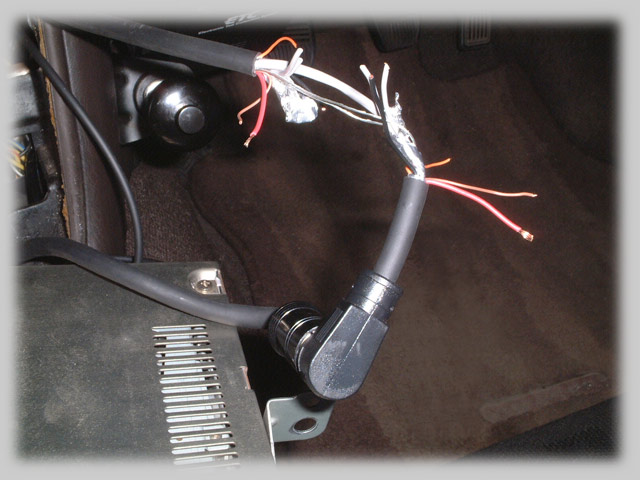

って事でＣＤチェンジャーのライン（Ｃバス）に割り込ませます！
配線をプチプチ切って何が何だか調べて、結局途方に暮れ
（音声は光ファイバーで繋げているせいか、
赤線を繋げると、これだけ切ってもちゃんと動くし…）
業者の知恵を使い何とか克服♪

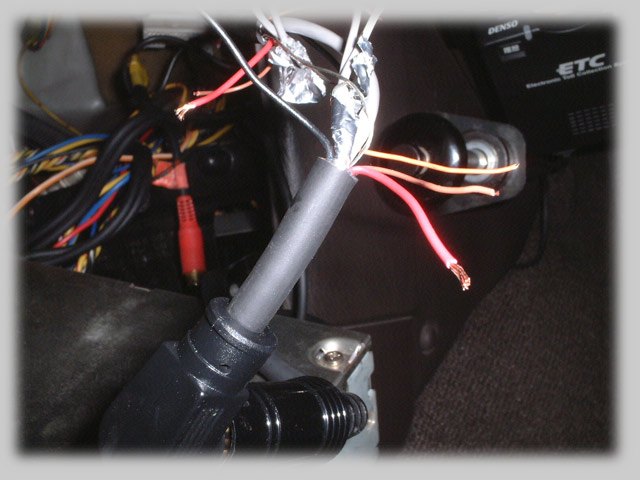

せっせと繋ぎます！
（線が細いし、シールド線も有るし、めんどい）
ＲＣＡピンジャック？ズッパリ切断？
これを2本対のシールド線に割り込ませます。
関係無いけど蚊が出てさされまくり！かゆかったのさ(ノ・＿・)

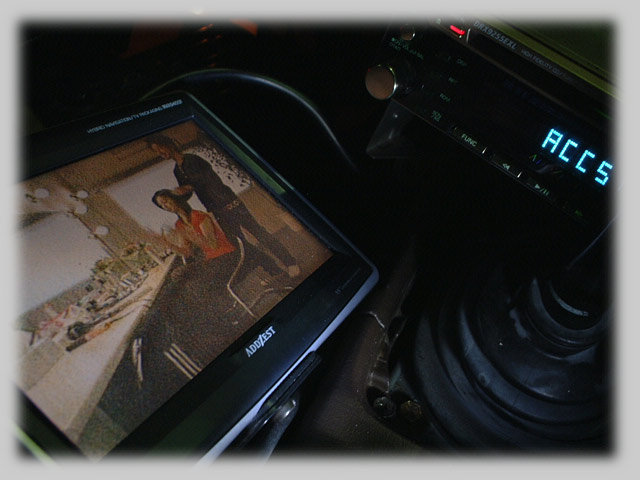

そして完成♪
コントロール線に電源を入れると強制でＡＣＣＳモードへ
全てが快適になった気がする！
やはり直接入力は音がイイ！
けども切り替えはスイッチを手動にてパチリ…
びみょーに快適！

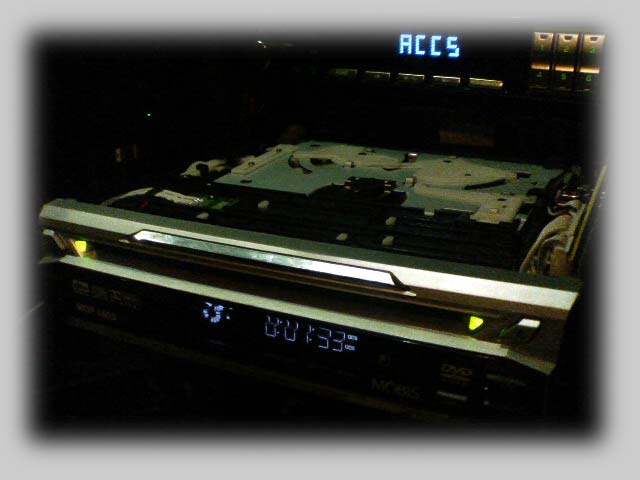

ヒュンダイモービス製DVDプレイヤーの
ディスクのイジェクト不良…
ディスク入れ替え不能！不調にて取り出し不可能！
面倒だからってずーっと同じDVD見てた俺…
遂に重〜い腰をあげ修理！
実際大したことが無いのが故障の常…
修理簡単なら早く治せば良いのに…て思うのはいつも後の祭り

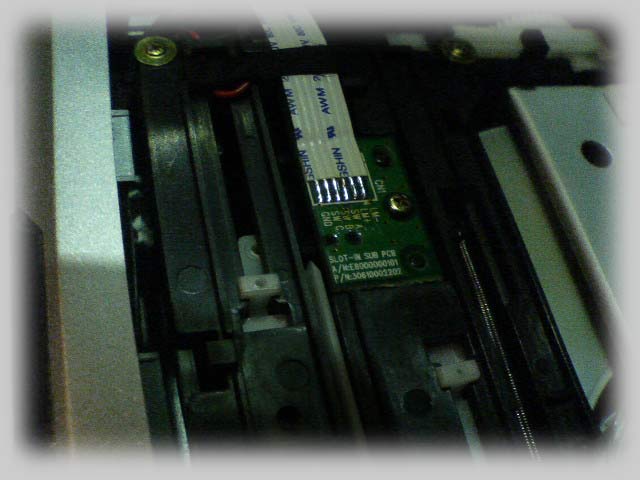

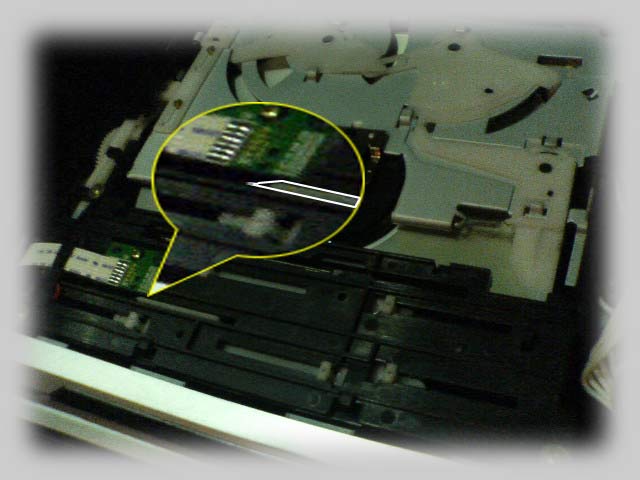

真中の緑の基盤にあるスイッチが固いのが原因
白い部品の角をカットすればスムーズな動作をするのでOK
カッターナイフで削れば完成さ！
同じ思いしている人がいるかも…
なーんて！勝手な思い込みで拡大絵図を作ってみました！

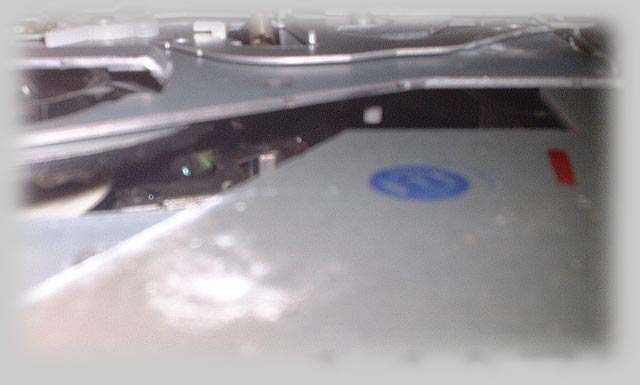

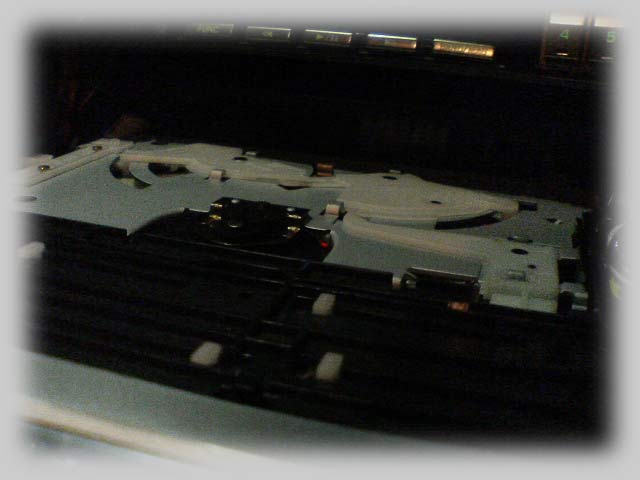

レーザー製品なので光にはご注意下され！
真中に見えるのはレーザーの光！
オーディオ故障

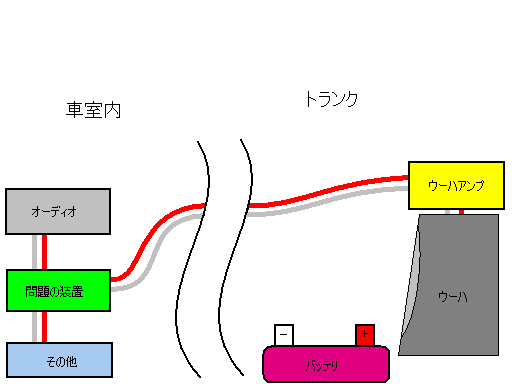

説明するのが大変なのでＧＩＦアニメにしてみました♪
このページの上にある赤いウーハアンプからＲＣＡピンジャック（音声信号）が外れ
赤いオプティマバッテリーのよりによってプラス端子にパチリとショート！
ちょー臭く＆煩いノイズが凄かった

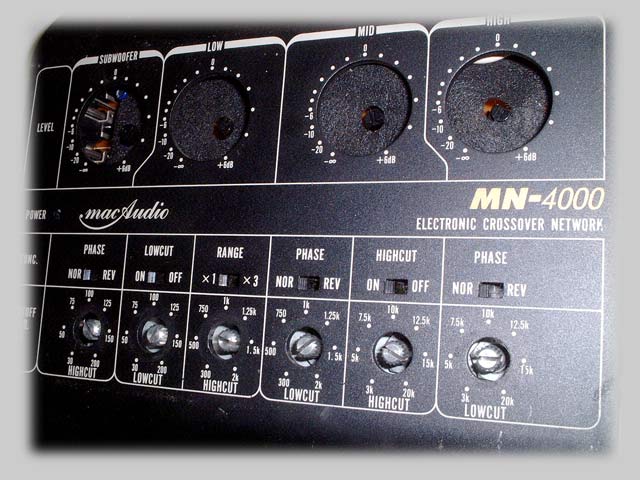

被害が起きた部品はマックオーディオのチャンデバ（クロスオーバーネットワーク）

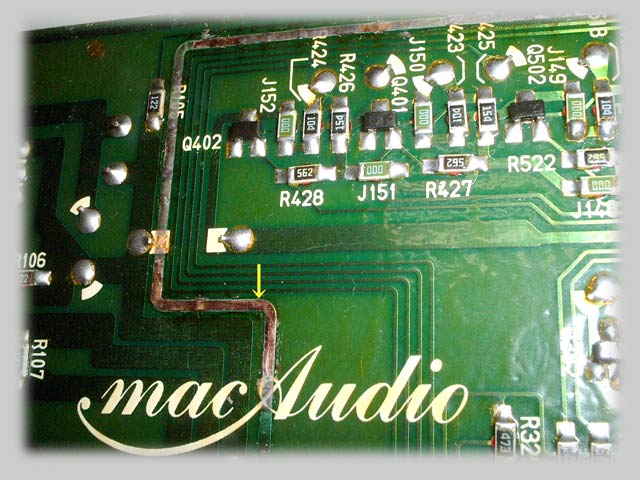

本体のアース（マイナス）⇔ピンコードのシールドアース間のプリント基板が燃えてました

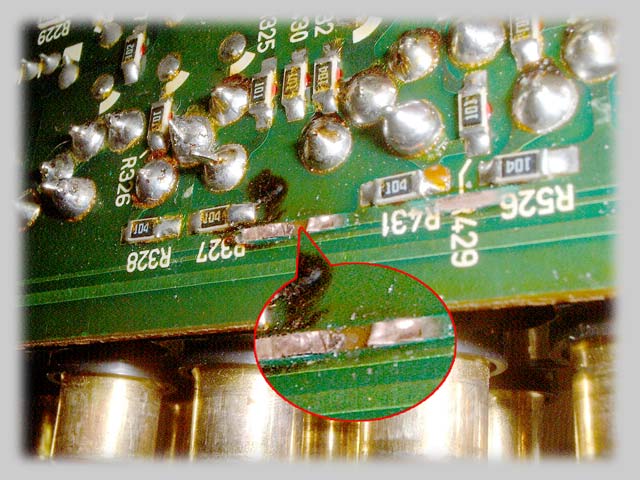

黄色い矢印の所は熱で銅板が剥き出しになってしまってます…

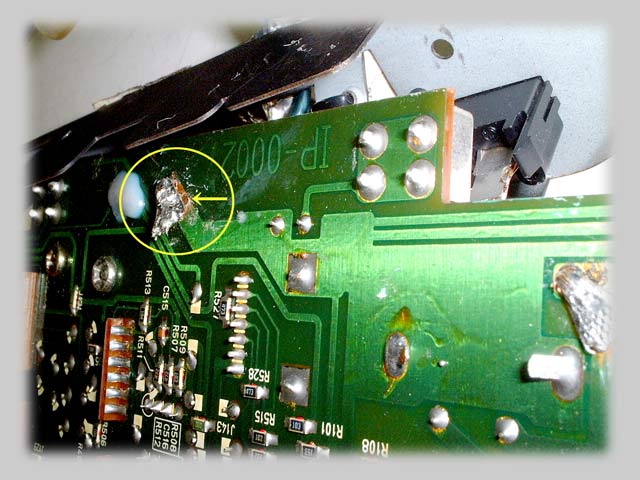

こちらも黄色い○の所はヤラレてます！
矢印の所は何と！断線してます…
アップ画像っすー！
何と入力のアースのハンダも熱で剥げてました…
道理で臭かった筈だ！焦げ焦げだもの！

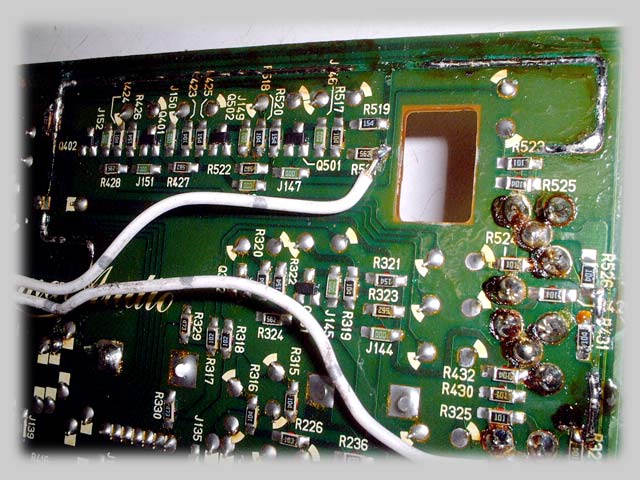

ダメな所は当然ハンダ盛りして復活です♪
でもそのまま蓋を閉めるのは勿体無い！

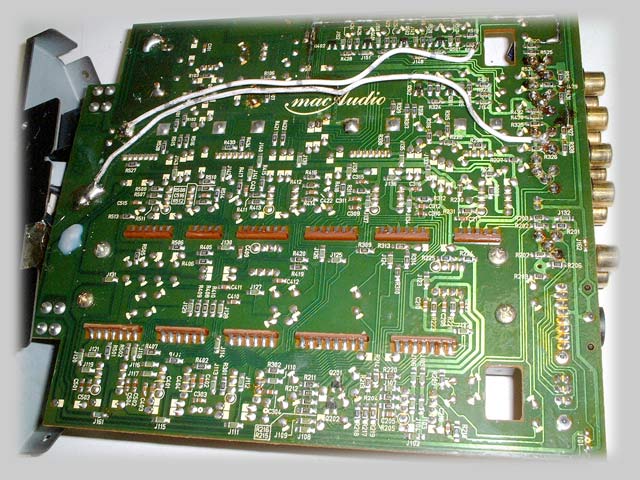

て、事で流行のアーシングチュ−ン基盤編！
冗談抜きで前よか音が良くなった！
元のアース入力のハンダ接点が小さく弱かった（米粒４分の１位）
のが原因かも知れないけども！
写真真ん中のミッドスピーカーは
ＪＢＬの４００ＧＴｉ木で枠を作って取付
トランク内はほとんど使えないスペースです
アンプとスピーカーと配線と空気…（無駄な空間）
などなど、その他あり
Ｔｅａｍ Ｒｈｙｔｈｍｉｃのつねぽんの影響にて
オーディオにハマったか？
何故か、ほぼＪＢＬ製品に…
Ｙａｈｏｏオークションの中古様々ですな！
