| イライラ棒 |
| |
| 接触スイッチを利用したゲームとして、イライラ棒がある。小学校理科、回路学習のあとのものづくりとして活用できる。 |
| １ 材料 |
|
|
|
| 銅線または園芸用アルミニウム線 |
約６０cm |
| ＬＥＤ（できれば緑がよい） |
１ |
| あれば電子ブザー ３Ｖ用 |
１ |
| 乾電池と乾電池ケース（単３×２本用） |
１組 |
| 木板（厚さ約２cm、幅約５ｃｍ、長さ３０cm） |
１枚 |
| 配線用電線（できれば赤黒） |
１５cm |
| Ｆケーブル（１０cm）、導線（３０cm） |
各１ |
| ねじ （３mm×長さ２５か３０mm） |
４本 |
| ナット、ワッシャー |
各８個 |
| 丸形圧着端子（３φ穴） |
３個 |
| 木ねじ |
２本 |
| ビニールテープ |
少々 |
|
|
| |
|
 |
| ２ つくり方 |
|
| ◆つくるポイント |
|
| |
① |
イライラ棒（接触棒）が銅線に接触したとき、ＬＥＤが点灯し、かつ電子ブザーが鳴るように配線する。回路の学習ができ、ＬＥＤと電子ブザーは「並列」に配線しなければならない。 |
| |
② |
ＬＥＤと電子ブザーは、極性（＋と－の端子）があるので注意。 |
| |
③ |
配線には、通常はんだ付けが必要だが、ここでは、差し込み式などにする。 |

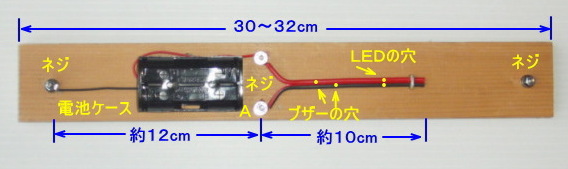

| ◆本体のつくり方 |
| |
① |
木片に、４箇所、３mmφの穴をあけ、それぞれにねじを通し、ワッシャーを入れ、ナットでしっかり固定する。 |
| |
② |
乾電池ボックスを固定し、乾電池の引き出し線をねじに接続する。 |
| |
③ |
配線用電線（赤黒）をねじに、接続する。 |
| |
④ |
長柄の画鋲などを用いて、配線用電線に、ブザーやＬＥＤを差し込む穴をあける。（穴の位置は、ブザーやＬＥＤの足の間隔） |
| |
⑤ |
配線用電線の穴に、ブザーやＬＥＤの足を差し込む。 |
| |
|
※＋－の区別があるので注意する |
| |
|
※ＬＥＤの足の長さは、切って調節する。 |
| ◆イライラ曲線部のつくり方 |
|
| |
① |
約５０cmの銅線で曲線をつくり、両端を本体の両端のねじに固定する。 |
|
|
|
※本体に固定してから曲線をつくってもよいが、やりづらい。 |
|
| |
② |
ねじの部分と曲線の端の部分に、ビニールテープを巻き、絶縁する。 |
|
| ◆イライラ棒のつくり方 |
| |
① |
約２０cmの銅線の片方の端を？状にまるめ、もう片方を配線用の銅線につなぎ、本体のねじＡに固定する。 |
|
| ３ 使い方 |
| |
① |
イライラ曲線部のどちらかの端に、イライラ棒の？部をはめ、曲線にふれないようにイライラ棒を曲線にそって動かす。 |
| |
② |
ふれるとブザーが鳴り、ＬＥＤが点灯する。ゲームの場合は、その時点でアウト。 |
