| １円玉 飛ばし | |||||||||||||||||||
| 電磁石の力と、うず電流による磁力の反発で、１円玉を飛ばす。お金を飛ばすとは、不謹慎との批判もありますが、ここはあえてお許しください。(代わりのものをさがしてください) | |||||||||||||||||||
| 1 製作する上の工夫 |  |
||||||||||||||||||
| ① | コイルは、円盤状に、直径４ｃｍに巻く。 | ||||||||||||||||||
| ② | コンデンサーは、６８０μＦ／４００Ｖを１個を使用した。 | ||||||||||||||||||
| ③ | コンデンサーの電流を放電するスイッチを、普通のスイッチでは、火花が散り、スイッチの接触部分が焼損してしまうので、トライアックを利用した電子スイッチにする。 | ||||||||||||||||||
| ④ | 高電圧発生回路の電源(１．５Ｖ乾電池)と、電子スイッチの電源(１．５Ｖ乾電池)は、別の電源とした。 | ||||||||||||||||||
| ※コンデンサーや、トライアックなどは、秋月電子通商、で購入した。 | |||||||||||||||||||
| ２ 材料 | |||||||||||||||||||
|
|||||||||||||||||||
| ３ 作り方 |  |
 |
|||||||||||||||||
| ◆昇圧回路の取り出し | |||||||||||||||||||
| ① | 富士フィルムの使い捨てカメラのまわりをていねいにこわし、中にある右の写真のような昇圧回路を取り出す。 | ||||||||||||||||||
| ※このとき、コンデンサーの両極をショートさせ、感電しないようにする。 | |||||||||||||||||||
| ② | コンデンサーを切り取り、電池部分は端子のみ残して切り取る。 | ||||||||||||||||||
| ③ | 裏側の電源スイッチの部分(矢印)を、はんだ付けして、常にＯＮの状態にする。 | ||||||||||||||||||
| ④ | 裏側の電源スイッチの部分をはんだ付けして、常にＯＮの状態にする。坂の上か | ||||||||||||||||||
| ◆コイルの作り方 |  |
||||||||||||||||||
| ① | コイルを巻いてのせる木板の中央に穴をあける。 | ||||||||||||||||||
| ② | 穴にエナメル線の端を、裏から通し、エナメル線を、渦巻き状に巻く。 | ||||||||||||||||||
| ③ | ときどき、接着剤を塗り、固定する。 | ||||||||||||||||||
| ◆配線 | |||||||||||||||||||
| ① | 配線する木板またはシャーシなどを用意する。 | ||||||||||||||||||

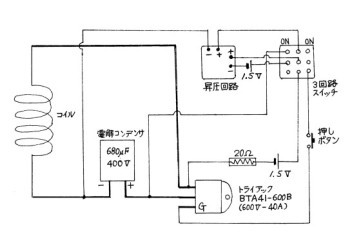

| ② | 右の回路図にしたがって配線する。 | ||||||||||||||||||
| ４ 実験 （なぜ、１円玉が飛ぶのか） | |||||||||||||||||||
| 詳しくは、インターネットなどで調べてください。 | |||||||||||||||||||
| ① | １円玉をコイルの中央に置き、３回路スイッチを、高圧充電側にする。 ※このとき、電子スイッチ側の電源はＯＦＦ状態 (押しボタンを押しても、コンデンサーの放電はされない。) |
||||||||||||||||||
| ② | 昇圧回路のＬＥＤが十分に赤くなったら、３回路スイッチを、放電側にする。 ※このとき、電子スイッチ側の電源はＯＮになり、充電側の電源と、コンデンサーへの充電線はＯＦＦになる。 |
||||||||||||||||||
| ③ | 押しボタンを押せば、一瞬にして放電し、１円玉が上に強くはじかれ、高く飛ぶ。 | ||||||||||||||||||
