　ミニ自動車（実験用）の製作

　発電の実験などでは、起こした電気でいろいろと動かしてみたいものである。その一つとしてミニ自動車がある。身近な材料を利用した作り方を紹介しておく。

１　工夫したところ

①

モーターの回転を伝えるのに、歯車方式とベルト方式のどちらも利用できるようにした。

②

段ボールの穴を利用する。

２　材料

プラスチックダンボール（何色でもよい）
タイヤ（ゴム製でもプラスチック製もよい）　　タイヤ径が３８ｍｍ以上がよい。	４
ピアノ線　太さ２ｍｍφ　　長さ１２ｍｍ	２
模型用モーター　例　タブチ１３０	１
歯車　　　大小	各１
プーリー　大小	各１
電材の直線重ね合わせスリーブ　（Ｐ型圧着スリーブ）　Ｐ－２　（内径が２φｍｍのアルミニウム管）	４
輪ゴム	１
両面接着テープ	少々

３作り方

◆

車体をつくる

①

プラスチックダンボールを右の図の大きさにカッターで切る。

②

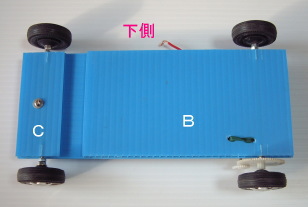

ＢをＡの下に両面テープで貼り合わせる。

③

また、ＣをＡにねじでとめ、前輪の方向が変えられるようにする。

◆

シャフトが通る、スリーブをつける。

④

ＢとＣのダンボールの穴にスリーブを差し込み、ピアノ線のシャフトがぶれないようにする。

◆

シャフトとゴムタイヤをつける。

⑤

シャフトに歯車またはプーリーをとりつける。

⑥

シャフトをスリーブの穴に通し、ゴムタイヤをつける。

◆

モーターを取り付ける。

⑦

歯車またはプーリーを取り付ける。

⑧

シャフトの歯車またはプーリーとうまくかみあわせながら、モーター両面接着テープで取り付ける。
