2．加工　
NO ３１－１/２．ローラバニシングの穴拡大加工
３１．ローラーバニシングの穴拡大加工
　鏡面仕上げが可能といわれる工具で穴を拡大し、その精度を調べました。

１．条件
　使用工具＝某社ローラーバニシング
　使用機械＝横ＭＣ
　切削液＝油性
　被削材＝ＦＣと同等の鋳物
　加工径＝３５
　加工代＝φ０．０２（拡大代）
　工具径＝４０．０５（説明書どおりマイクロメータで直接測定）
　工具回転数＝５００
　送り＝原則Ｆ１５０（他）
　
２．穴径

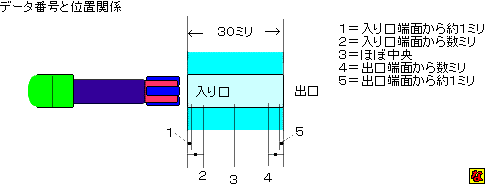

２．１　

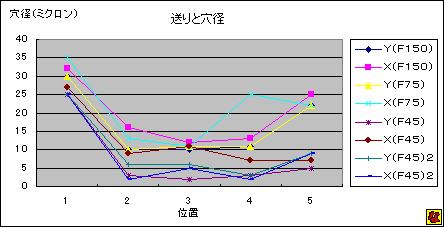

２．２　データ

※入り口と出口が大きくなる傾向にある。送りが遅いＦ４５では中央部の穴径が小さくなった。これはローラーが前進したことでマンドレ
　ルのテーパ分だけ縮小した為のようです。
　送りは推奨値に合わせた方が安定するようです。

３．穴内側の真直具合
３．１　測定状況
穴内面を０．００１ピックでなぞるようにして測定しました。

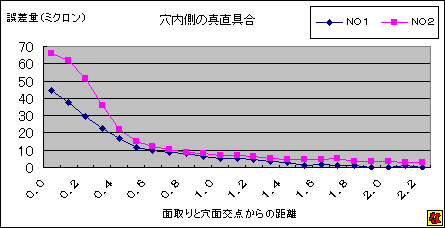

３．２　測定結果

　　　　　※端面から１ミリ入った位置、このデータでは０．５前後が＋０．０２前後にになっており、上記２．２のデータと近似する。

４．位置口端面の盛り上がり
４．１　測定状況　

※測定結果は次ページの２/２にあります。
