2．加工
NO ０３．加工時の温度による穴径の変化
アルミ鋳物の穴径（φ６２）が加工温度でどように変化するか調べました。
１． 被削材の材質
ＡＣ２Ａ
２． ワークの形状
かなり凹凸のあるカバーで大きさは３００×４００×２００位、肉厚は３～６ミリ位あるアルミ砂鋳物です。ＢＢの入る穴が数カ所あります。
３． 条件
１）場内空調方式
パッケージ式エアコン＝２台
壁と屋根は２重構造（保温性良好？）。
２）使用温度計
温度測定にはデジタル温度計使用（誤差１．５度補正する）。
３）各温度の信頼性
±０．５度位だと思います。
４）穴径測定時の温度
製品・鋼のブロックゲージ・シリンダーゲージ共２０度Ｃ±０．５度の部屋に１２時間放置後測定。
５）シリンダーゲージの読み取り精度
ダイヤルは最小読み取り値０．００１を使用。読み取り精度は±０．００１位だと思います。
６）使用したツールの実加工寸法
被削材等の関連温度２０度Ｃでの加工確認が出来ないので不明。
７）使用した切削液
油性
８）データ数
３台

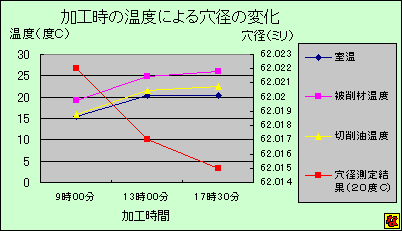

４．比較グラフ
 |
５．結果
当たり前ですけど加工温度の違いにより同じツールを使用しても実際の穴径は変化します。
ちなみにワークの温度記録は有りませんが寒い時と熱い時に加工した製品の寸法の最小はφ６２．０００で最大φ６２．０２７でした。
とう訳で室温の変化が加工される材料の温度に影響を与え加工寸法に影響を与えますのでなるべく温度変化の少ない環境にした方が安定して品質を得る方法だと思います。
※実際は穴位置にも影響しますね。
