１．MC
ＮＯ０６－２/２．案内形状別のバックラッシと直線精度２

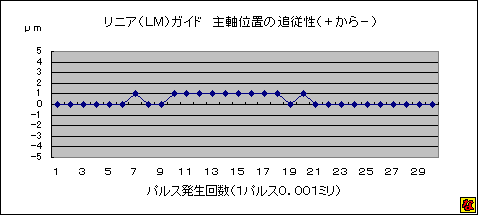

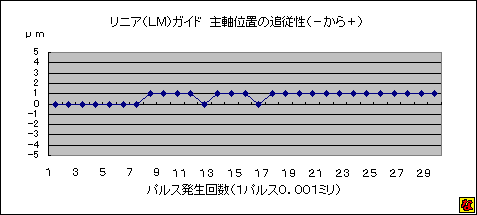

２．２　リニア（ＬＭ）ガイド　

※１ミクロの送り精度不安定箇所がありますが、一般的に十分な移動精度だと思います。

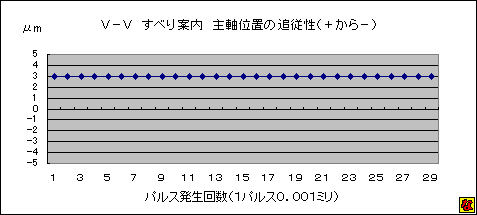

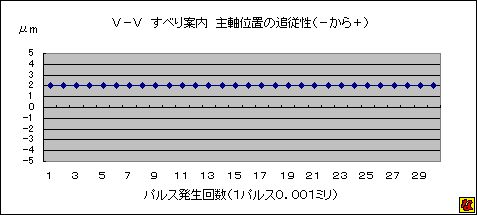

２．３　Ｖ－Ｖ　すべり案内

※反転時だけなぜか２～３ミクロン余分に動いていますが、以降は１００％追従しています。

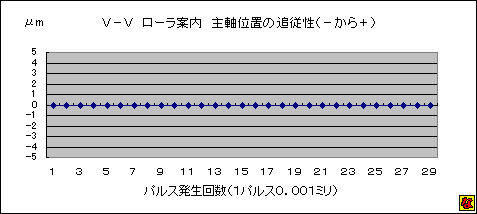

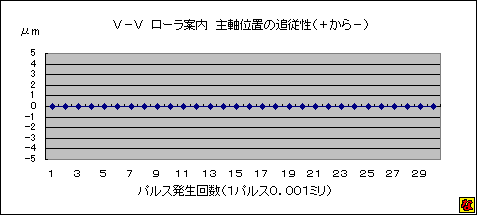

２．４　Ｖ－Ｖ　ローラ案内　

Ｖ-Ｖローラ案内の構造例を下記に示します。

直線ローラをV字に配置	2本配置され超高精度に位置決め可能

実際の動きとメーカ説明はこちらJIMTOF2022会場からライブ配信【三井精機工業様】 [https://youtu.be/_U3rcQ4dAZU]
※バックラッシュは限りなく０（ゼロ）さすがマザーマシンですね＼(^o^)／。

★参考ですが、
　コラム重量４トンあるにもかかわらず、１パルス０．１ミクロンで同じように試すと、バックラッ
シュが０．３ミクロン前後、送りは０．１ミクロンづつ確実に送られます。

３．備考
ここでは案内の中央に取り付けられている主軸にＧＯチェッカーを装着して測ったのですが案内形状別のバックラッシュと直線送り精度　１と違い、ダイヤルゲージの取り付けがしっかりしているのでかなりの安定感があります（特に角のすべり案内）。
