ＱＡ　２４４　ノーズR補正について

1051．ノーズR補正について

名前：akebono 日付：2011/12/11(日) 21:54

機械加工の仕事をはじめて間もないので基本的なことも分からない初心者ですが、ノーズRについて教えていただきたいのでよろしくお願いします。
なつお先生のHP内（http://www.natuo.com/imeges3/c0.5.gif）で面取りの計算式がありますが、角度が45度ではないテーパ加工の時には計算式のtanθはどこの角度のことを意味するのでしょうか。また図中ではX軸だけの補正移動ですが、Z軸の補正移動はしなくてもいいのでしょうか。私が扱っている機械は立て旋盤なので、一般的なNCと工具の移動方向が違い、頭がこんがらがってしまいますが、一生懸命勉強したくご教授お願いいたします。

1053．Re: ノーズR補正について

名前：なつお 日付：2011/12/12(月) 22:12

akebonoさんこんばんは

>角度が45度ではないテーパ加工の時には計算式のtanθはどこの角度のことを意味するのでしょうか。

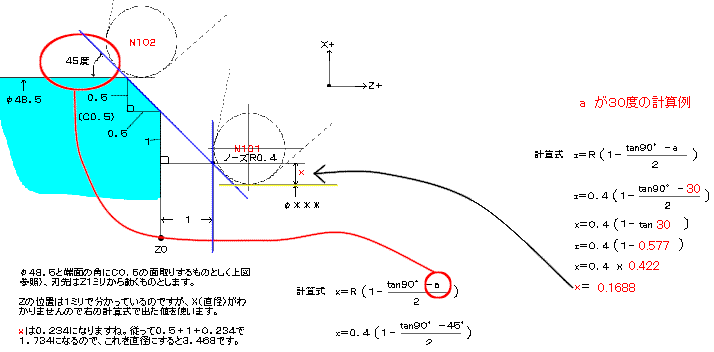

　下記イラストの赤丸印になります。

参考までに、赤丸の角度が３０度の場合の計算例も示してあります。

>また図中ではX軸だけの補正移動ですが、Z軸の補正移動はしなくてもいいのでしょうか。
　２軸同時制御ですのでＺ軸にもかかります。
プログラム例がありますが、Ｗ***がＺのインクレメンタル方式の指令になります。

それと私はＮＣ旋盤は経験がありませんので、計算例だけを参考にしていただけるとうれしいです。

	1055．Re: ノーズR補正について
	名前：akebono 日付：2011/12/12(月) 23:51
	ご返答ありがとうございます。図にて解説していただくととてもわかりやすかったです。またわからないことがあれば質問させていただきたく思いますのでどうぞよろしくお願いします。

	1057．Re: ノーズR補正について
	名前：なつお日付：2011/12/13(火) 21:5
	akebonoさん　こんばんは今後ともよろしくお願いします。
