お聞きしたい事が有り投稿しました、
ＮＣ旋盤初心者で有りますが宜しくお願いします。
チップにはＲ0.4や0.8等のＲが有りますが、
旋盤でＧ４１・Ｇ４２等の機能を使わずに
プログラムを製作時にはノーズＲ分を考慮して
削りすぎ分や、削り残り分を計算して（実寸法に＋・－）
製作するようですが、取説も無く聞く人も居ません
どの様に考え、計算（実寸法に＋・－）すれば良いのでしょうか。
例：通常の外形加工条件で、
Ｒ０．８使用時「径５０．（Ｘ５０．）端面０．」
・端面加工引き上げからの面取りＣ１・４５°の時のＸ・Ｚ時の
Ｒ補正量＝？
＊又内径加工の時には違ってくるのですか？（Ｘ．Ｚ・切削方向でも）
どの様に考えれば良いのでしょうか、参考に成る
一覧表が有ればいいのですが、
長文、説明不足等有ると思いますが助けてください。
|
|
371．Re: ノーズＲ補正に尽いて
|
|
名前：なつお 日付：4月15日(土) 15時12分
|
|
kazuさん おはようございます。
ＮＣ旋盤使ったことありませんが・・・。
>チップにはＲ0.4や0.8等のＲが有りますが、
>旋盤でＧ４１・Ｇ４２等の機能を使わずに
>プログラムを製作時にはノーズＲ分を考慮して
>削りすぎ分や、削り残り分を計算して（実寸法に＋・－）
>製作するようですが、取説も無く聞く人も居ません
>どの様に考え、計算（実寸法に＋・－）すれば良いのでしょうか。

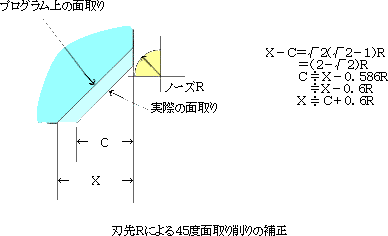

計算式ありましたので参考資料としてアップさせていただきます。
※私はこのような難しい計算は出来ませんのでご確認下さい。
もし私が計算するとしたら手計算ですると思います。
もう少し的を得たアドバイスが必要でしたらtohooさん（http://www.machineheads.net/cgi-bin/imgboard_ftpa.cgi）
さんの掲示板
|
|
