Ｑ＆Ａ
１－５/５． MC（工作機械）目次
Ｑ３０ デモで派手な動きを見せていますが、加工精度の提示が少ないのはなぜですか。
Ａ デモは機械の特徴つまり動き等をユーザに分かって貰うためです。
加工結果の精度はユーザが作るものという前提があるようです。
Ｑ３１ 近年の高速回転高送りに適した機械ってどのようなものですか。
Ａ 主軸の高速回転・早送り及び切削速度の高速化に従い、立ち上げ・停止の加速時間を減らす事も欠かせませんが、それに付随して機械が移動及び停止時の
揺れが大きくなるので、振れを少なくする構造が必用になります。ツインドライブ（Ｗボールねじ）も有効になりますし、
駆動するボールねじの位置と可動部重心
位置の近い機械がこれに当てはまります。
かつエンドミルの真円加工で、象限突起の非常に小さいＭＣが適しています。
※刃物はこちらのＱ２０を参照して下さい。

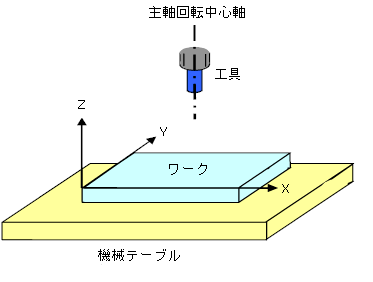

Ｑ３２ ＭＣの座標系の名前とは方向ってどのように決まっているのですか。
Ａ ＪＩＳによると
Ｚ軸＝Ｚ軸は機械の主軸に平行にとる。
Ｘ軸＝可能な限りＸ軸は平行にとる。
Ｙ軸＝Ｙ軸の正の向きは右手直座標系の方向に従う。
 |
90度右回転した座標の向き→ 下図イラストと合わせてみて下さい。 |
 |
 |
||
詳しくは、ＪＩＳＢ６３１０（産業オートメーションシステム－機械及び装置の制御－座標系及び運動の記号を参照の事。
Ｑ３３ 三次元測定器（座標測定器）の座標系の名前や方向はどのようにきまるのですか。
Ａ ＪＩＳによると
Ｚ軸＝重力加速度方向と同一直線上（地表面に垂直）にとるのが望ましい。
Ｚ軸の＋方向は、重力加速度と反対方向（地球表面から離れていく方向）にとる。
Ｘ軸＝Ｘ軸及びその正の方向は製造業者が定める。
Ｙ軸＝Ｙ軸の正の向きは右手直座標系の方向に従う。
詳しくは、ＪＩＳＢ６３１０参照。
Ｑ３４ とにかく切削加工時間を縮めたいのですが何か良い方法ありますか。
Ａ 加工時間が早ければいいってもんではありませんが・・。
例としてブロック材の平面加工の荒加工は、正面フライスが効率的だと思います。
切り込みも含めて工具メーカさんの推奨条件で切削すればよいですが、自ずから工作機械の大きさ・剛性の度合い・正面フライス・材料の剛性・保持状態などから制約を受けますので注意して下さい。
最初はメーカ推奨条件の７割程度がよろしいかと思います。
切削中は、材料と工具間で押し合いながら、切削力のバランスとれたポイントで加工継続され続けますが、その負荷は、工具→主軸頭→コラム→ベッド→駆動系→テーブル→材料保持具→材料←→工具とリンクされています。高負荷はこのリンクされたどこかの部品にダメージを与えている可能性がありますので、ご注意下さい。
※高負荷の長期間の加工は機械の寿命を縮めていると解釈して下さい。
Ｑ３５ アングルヘッドを使ってXY平面以外でも固定サイクルを使いたいのですが、どうしたらよいですか。
Ａ NCの固定サイクル関係の、パラメータの固定サイクルの穴明け軸を、Z軸からプログラムで選択された軸に変更すれば可能になるかと思います。
NCの取り扱い説明書でご確認下さい。
Ｑ３６ NCって基盤が故障したら修理代はどのくらいかかりますか。
Ａ 基盤等が壊れた場合、メーカさんとの保守契約に入っていないとかなりの出費になりますので保守契約することをお勧めします。
Ｑ３７ 機械を修理に来られた場合、どれくらいの費用がかかりますか。
Ａ メーカさんでも違うと思いますが、おおざっぱに言うと一日10万円前後とみたほうがよろしいでしょう。
2人だと作業時間が短縮しますが、1.5倍位になるかと思います。

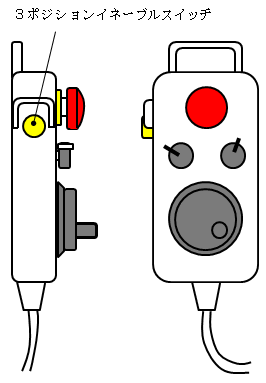

Ｑ３８ イネーブルスイッチって何ですか。
Ａ 作業者が、意図して機械等を操作しているかどうかを判別するスイッチになります。
通常下記のように３ポジションになります。
ポジション１：スイッチを押していない→OFF
ポジション２：スイッチを軽く押している、中間で保持している時→ON（意図して動作させようとしている状態）
ポジション３：スイッチを押しすぎている→OFF
というように３段階になっています。
※ONの時だけ動作する。
作業中、何がしかのトラブルがあると機器を離したり（ポジション１）、反射的に握りしめます（ポジション３）ので、この状況ではどちらもスイッチがOFFになり、動作が停止（電源供給が遮断される）します。
2006年に国際規格化され、近年は手パなどのペンダントには標準装備になっていると思います。
 |
JIS B 9700:2013の3.28.2”イネーブル装置”参照
Ｑ３９ テープ記憶長は各々何メガバイトですか。
Ａ おおよそですが、
320m＝128Kb
640m＝256Kb
1,280m＝512KB
2,560m＝1Mb
5,120m＝2Mb
10,240m＝4Mb
20,480m＝8Mb
になります。
