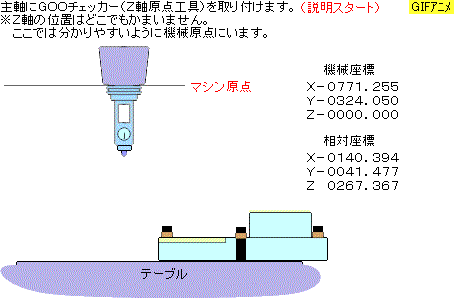

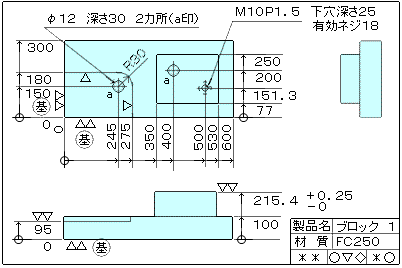

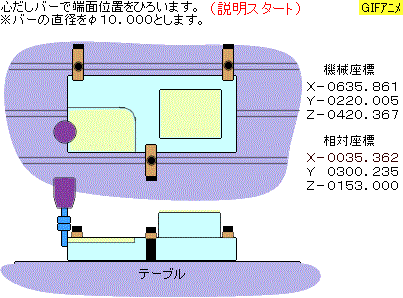

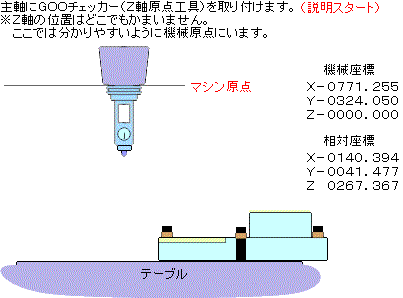

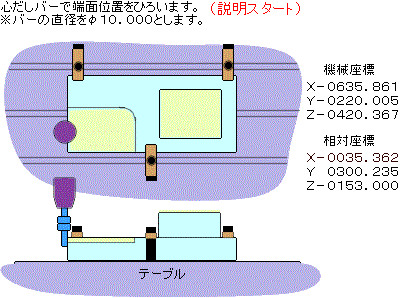

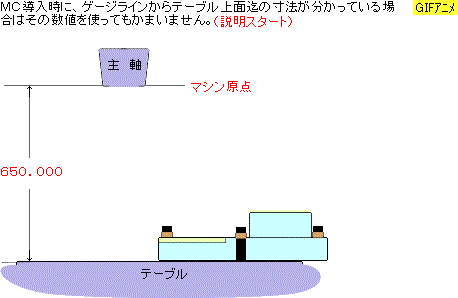

６．ワーク座標系設定 　今回のアニメは各コマ１０秒程時間を取ってあります。  １．加工図面 ※ ここではＸ・Ｙ・Ｚの３面の基準をひいろいます。 ２．ＸとＹ軸のワーク座標 　ここではここの方法４で端面位置を出した後から設定迄の説明したいと思います。 ※ＮＣのＣＲＴ画面は現在位置表示画面にしているものとし、アニメでは必要な座標のみ表示しています。表示方法変更方法等はＮＣメーカ及び機械メーカの取り説にしたがってください。 これでワーク座標のＸとＹ軸の設定が出来ます。ワーク座標系はプログラム作成時Ｇ５４で作ってあるので Ｇ５４Ｘ－６３０．８６１　Ｙ－３６５．５２７　　　となります。 ３．Ｚ軸のワーク座標 　こちらのＧ４３も参照してください。 ここでは座標系のＺの値が出ました。 　　　　　　　　　 Ｇ５４Ｘ－６３０．８６１ 　　　Ｙ－３６５．５２７ 　　　Ｚ－６５０．０５３ でワーク座表系Ｇ５４のオフセット値が決まりました。 　　　　　 備考 　Ｚ方向設定の方法としては以上記以外に  前へ  次へ トップ→MCの実作業→●６．ワーク座標系設定 © 2000　natuo
