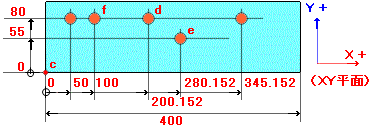

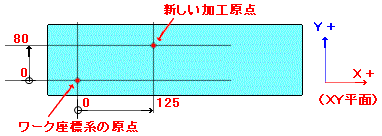

直下の“検索イン時クリック”をクリックして頂くとページ全体が表示されます。 　 ２．ＮＣコードの説明 Ｎ０６ 　Ｇ９０・Ｇ９１・Ｇ９２・Ｇ５２（２/２） Ｇ９２（ワーク座標系の変更） 　これは現在位置を任意の位置に変更出来るというものです。 例えれば下図－３の場合で説明しますと 注　１．ＸＹ平面（Ｇ１７）のみ考えます。 　　２．Ｇ９０を使います ポイント eに主軸がいる時にG92 X80. Y-25.と指令しますと　cだった０点が d に移動し、以降 ｄ を０点として移動命令に従います。 プログラム例 N001 　　G90X280.152．Y55.　（G92で変更前の移動指令） N002　　G92 X80.Y-25.　（G92で新座標設定） 　　　　　　　　　　　　　　　　　※変更前のX200.152Y80.に0点設定。 N003　　X-100.152 Y0　　（新ワーク座標系での移動命令になり、移動結果として主軸はfに移動します） 備考 　一般的に、Ｇ５４系が現れる前に機械と加工原点の関連性を持たせる為に使用したかと思います。 Ｇ５２（ローカル座標系） 　これは現在使用中のワー座標系（Ｇ５４～Ｇ５９）の原点を任意に変更して新しい加工原点を設定するコードです。例えば Ｇ５２Ｘ１２５．Ｙ８０．と指令しますと下図のように新しい加工原点が設定され、以降変更あるまで維持されます。 　　　　　　　　　　　　　　　　　　　　　（図ー４　加工原点移動） 　　　　　元の座標に戻す場合はＧ５２Ｘ０Ｙ０と指令します。  （１/２へ行く）前へ  次へ トップ→MCの話→●２．NCコードの説明→●ＮＯ０６　Ｇ９０・Ｇ９１・Ｇ９２・Ｇ５２（２/２）　 © 2000　natuo
