２．ＮＣコードの説明
Ｎ０６　Ｇ９０・Ｇ９１・Ｇ９２・Ｇ５２（１/２）
Ｇ９０＝アブソリュート入力指令または絶対値指令といいます。
　図面の寸法線基点が各面（ＸＹとかＹＺ又はＺＸ）とも一つの場合にはＧ９０が便利かと思います。例えば下図の場合に、ワーク座標０点をc に設定すればそのまま図面値をプログラムの指令値に転記する事ができますので余分な作業をしなくてもよいです。

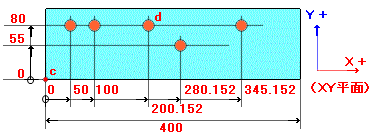

　　　　　　　　　　　　　　　　　　　　　（図－１　累進寸法記入法）

上図（図－１）を参照して下記に使用例を示します。

注　１．移動指令値だけを考えます。
　　２． cを各軸（ここではＸとＹ）現在値とし、ここからの移動指令とします。

　　　　　　N000　G90G00G54X****Y****Z****=機械原点とG54の位置関係を機械に教
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　えます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ここではc がワーク原点（０）となります。
　　　　　　N001 (G90) G00 X50.Y80.
　　　　　　N002　　　　　　　 X100.
　　　　　　N003　　　　　　　 X200.152　（ d の穴）
　　　　　　N004　　　　　　　 X280.152 Y55.
　　　　　　N005　　　　　　　 X345.152 Y80.

というようにダイレクトに数値を入力出来ます。例えはポイントd の位置をX180.に変更する場合、下記のようにN003☆のみを変えるだけで変更出来ます。

　　　　　　N001 (G90) G00 X50.Y80.
　　　　　　N002　　　　　　　 X100.
　　　　　　N003　　　　　☆ X180.　　　（ d の穴）
　　　　　　N004　　　　　　　 X280.152 Y55.
　　　　　　N005　　　　　　　 X345.152 Y80.
　
Ｇ９１＝インクレメンタル入力指令又は増分値指令といいます。
　図面の寸法引き出しが各穴又は各面等からなり、基点を１つにするにあたりそれなりに人手作業が必要な場合に便利かと思います。
人が携わるとそれなりにミスをしますので下図２の様な場合は

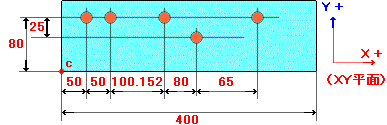

　　　　　　　　　　　　　　　　　　　　　　（図－２　直列寸法記入法）
図面値をそのまま転記して行きます。例えれば
注　１．移動指令値だけを考えます。
　　２． cを各軸（ここではＸとＹ）現在値（主軸）とし、ここからの
　　　移動指令とします。

　　　　N001　G91G00X50.Y80. ( c 点から右50.上80.迄の移動指令)
　　　　N002　　　　X50. 　　 (N001の位置から右へ50.行けとの指令）
　　　　N003　　　　X100.152 （N002　　　↑　　100.152行けとの指令)
　　　　N004　　　　X80.Y-25. (N003　　　↑　右80.下25.行けとの指令）
　　　　N005　　　　X65.Y25. （N004　　　↑　右65.上25.行けとの指令）

という様に使うと計算しなくてもいいのでミスが少なくなります。但し１カ所でも間違えるとその穴を基点に移動しますので以降の穴位置はそれなりにずれます。言い換えますと必要時は故意にポイントをずらすと以降の穴位置を同じ様にずらす事が出来ます。　
