２．ＮＣコードの説明
Ｎ０ ０２ Ｇ０２・Ｇ０３（３/３）
Ｇ００・Ｇ０１・Ｇ０２・Ｇ０３・Ｇ１７・Ｇ１８・Ｇ１９の復習
ここではＧ００・Ｇ０１・Ｇ０２・Ｇ０３のおさらいをします。
Ｇ００→その機械の最も速い速度でポイントからポイントへ移動させます。
☆Ｇ０１→ポイントからポイントへ直線移動させる事が出来る。
☆Ｇ０２→ポイントからポイントへ右回り円弧で移動させる事が出来る。
☆Ｇ０３→ポイントからポイントへ左回り円弧で移動させる事が出来る。
注 １、☆ 印は移動速さ（Ｆ○○）の指定も出来ます。

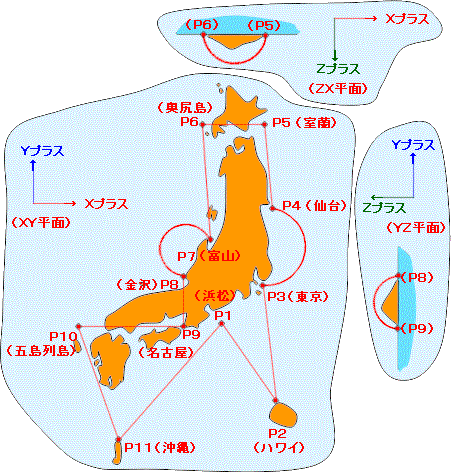

ではここで空も飛べる船で移動経路を作ってみましょう。
航路は 浜松→ハワイ→東京→仙台→室蘭→奥尻島→富山→金沢→名古屋→五島列島→沖縄→浜松という事とにします。
 |
注
１． 座標原点は海面と東京のポイントＰ３が交わった所を原点（０）とし、各数値はだいたいとしますので悪しからず。
２． 始発点をＸ－５０．Ｙ－３０．Ｚ０とします（Ｐ１）
３． 平面指定は電源投入時のＧ１７指定とします。
４． 単位はすべてミリとします。
５． 位置指令方法はＧ９０とします。
作成したプログラム（下表）
|
NO |
プ ロ グ ラ ム |
内 容 |
|
１ |
Ｇ００Ｘ３００．Ｙ－３００． | 始発点Ｐ１からからＰ２へ早送りで移動します。 |
|
２ |
Ｇ０１Ｘ０Ｙ０Ｆ２０００． |
Ｐ２から切削直線補間速度Ｆ２０００．でＰ３へ移動する。 |
|
３ |
Ｇ０３Ｘ４０．Ｙ２５０．Ｒ１３０． |
Ｐ３からＰ４へ反時計方向の円弧補間（Ｆ２０００.） |
|
４ |
Ｇ０１Ｘ０Ｙ４００． |
Ｐ４から切削直線補間でＰ５へ移動する。 |
|
５ |
Ｇ１８ |
北海道を円弧で跨ぐ為に平面変換をする。（Ｇ１７から |
|
６ |
Ｇ０２Ｘ－１００．Ｚ０Ｒ１００． |
Ｐ５から時計回り円弧でＰ６へ移動します。 |
|
７ |
Ｇ１７ |
Ｇ１８からＧ１７へ平面指定を戻します。 |
|
８ |
Ｇ００Ｘ－９０．Ｙ８０． |
Ｐ６から早送り直線補間でＰ７へ移動します。 |
|
９ |
Ｇ０３Ｘ－１５０．Ｙ２０．Ｒ－１２０． |
Ｐ７から反時計方向でＰ８のポイントへ１８０度を超える |
|
１０ |
Ｇ１９ |
Ｇ１７平面からＧ１９（ＹＺ平面）へ指定変更します。 |
|
１１ |
Ｇ０３Ｚ０Ｙ－１００．Ｒ６０． |
Ｐ８から白山を越えるように反時計方向の弧１５０．で |
|
１２ |
Ｇ１７ |
Ｇ１９平面からＧ１７平面へ戻します。 |
|
１３ |
Ｇ０１Ｘ－５００．Ｙ－９０． |
Ｐ９から切削直線補間でＰ１０へ移動します |
|
１４ |
Ｇ００Ｘ－４００．Ｙ－４００ |
Ｐ１０から早送り直線補間ででＰ１１へ移動します。 |
|
１５ |
Ｇ０１Ｘ－５０．Ｙ－３０．Ｆ５００． |
Ｐ１１から切削直線補間で送り速度Ｆ５００．へ変更して |
というように Ｐ１で終わりです。
どうです、Ｇ００・Ｇ０１・Ｇ０２・Ｇ０３・Ｇ１７・Ｇ１８・Ｇ１９のだいたい使い方が見えてきましたか、この７つのＧコードはＮＣの基本的な動きを指令するのに必要です。
