２．ＮＣコードの説明
Ｎ０ ０２ Ｇ０２・Ｇ０３（２/３）
レベル ４
おっと忘れていました。レベル１の筆頭に時計の回転方向を表現するのに条件がありましたね。
覚えていますか？・・・。
そうです、『時計を正面にみて』の条件をつけましたね。
どうして条件を付けたと思います、実は裏側からみるとまるっきし反対になるからです。
同じようにＧ０２とＧ０３にも見る方向が決まっているのです。
今までの説明は使用頻度が多いＧ１７（ＸＹ平面）でした（下図参照）。
 |
  |
上記の３面（ＸＹ・ＺＸ・ＹＺ面）個々の状態での円弧移動指令する方法の違いは現在地と目的地、ようは場所の違いだけです（平面指定が違うとＮＣは理解しませんよ）。
※ ここから右手直交座標系を思い出しながら考えて下さい。
上図３面に右回りの円弧があるとすると全て残った軸のプラスからマイナス方向をみている事に気がつきませんか？。
そうです、円弧の方向を見る場合は残った軸のプラス側に立ってマイナスを見ているものとして回転方向を決めていいます。
例えば Ｇ１８(ＺＸ面)平面では。
 |
従って
1) Ｚ０Ｘ０
2) Ｇ０２Ｚ０Ｘ９０．Ｒ５０．ですね（残ったＹ軸のプラスから見ている）
となります。
レベル ５
ＩとＪそしてＫ（移動始点から円弧中心までの距離をＧ９１で指令する）
ここではＲのかわりに円弧指令の出来るＩ・Ｊ・Ｋを説明します。
例えば
 |
1) Ｘ０Ｙ０ 始発点
2) Ｇ０２Ｘ２５．Ｙ９３．３０２Ｉ０Ｊ５０． 始発点 1) から円弧の中心（Ｘ０Ｙ５０．）の距離
をＩ０Ｊ５０．で指定し、終点Ｘ２５．Ｙ９３．３０２へ
円弧移動させる。
となります。
それから ＸＹＺとＩＪＫの関係は
Ｘ方向→Ｉ
Ｙ方向→Ｊ
Ｚ方向→Ｋ となります。（平面変換したら気を付けて下さいね）
ではＲ指定とＩＪＫの違いはなんでしょうか？。
Ｒ－－－－→円弧の大きさを指定する。
Ｉ・Ｊ・Ｋ→円弧の中心を、現在値からインクレメンタルで指定する となります。

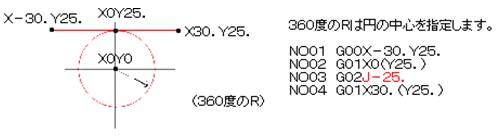

※３６０度のＲを指定する時は下図のように円の中心を指定すればいいです。
 |
