ＮＯ１　プレートの締め付け
　ハイトシリンダー（まんじゅうとも言いますが）の上にプレートを置いて、本締めしたら動いて
しまい、うまく平行が出ない等で悩んでいる方おりませんか。ここではそのような方の為に、本締めの際に動き難い作業の仕方を説明したいと思います。

１．セット状態
　テーブルとプレートの間に嵩上げ目的でハイトシリンダーを挟んだイラストを下図に示します。

２．締め付け
　Ｘ軸（又はＹ軸）に平行出しして締め付けても・・・・。上図のようにセットしてから、ピックテストでプレートをずらしながら端面の平行を出し、ボルトを締めるとプレートが動いてしまい、せっかくだした平行が狂う場合があります。

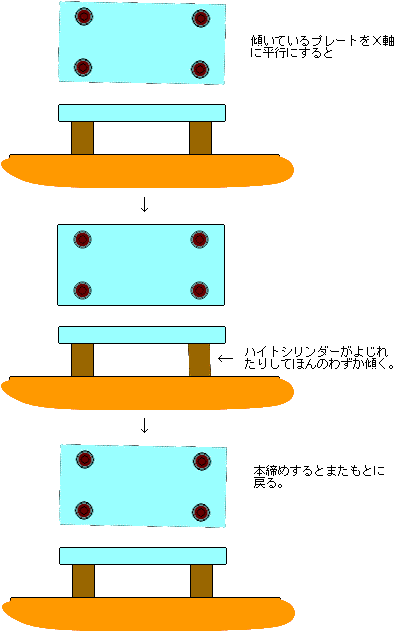

その原因は下図のようになる為だと思われます。

※せっかくだした平行がくるってしまいます。

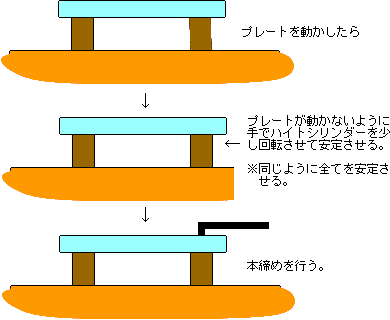

３．対策は

※このようにすれば、殆どずれる事はありませんが、本締め後の平行確認は必ずしたほうがいいですね。
