ＮＯ１２－１/２ 旋盤の横送り軸と端面加工面の平行度

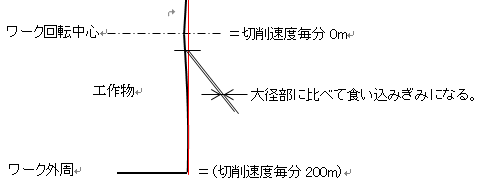

旋盤で端面を加工すると、中心部にいくにしたがい切削速度が遅くなり、工具の逃げ量が少なくなる。大径側に比べて中凹になる場合が多い（下図）。
なぜなのか、疑問に思い色々実験しました。
 |
１．実験例
使用機械＝旋盤
被工作物＝S45C（φ90厚み60程度）
工具＝1) スローアウェイチップ式の右勝手片刃バイト ノーズＲ0.4（既製品）

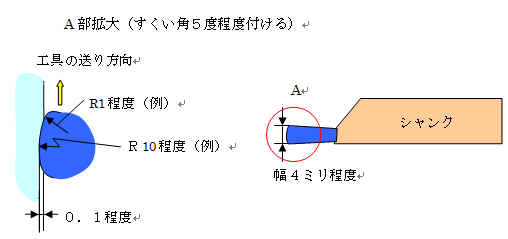

2) R10バイト（下図参照）
工具材質 ・ JIS P20程度の超硬
・ ハイス
 |
切削液＝R10バイトだけ使用。
切削速度＝φ90で計算。
切り込み＝0.1
２．実験結果（マイナスの数値は測定原点からの食い込みを意味します。 単位 mm）
|
実 験 N O |
１ |
２ |
３ |
４ |
５ |
６ |
７ |
８ |
９ |
|
切削速度（(m/min） |
100 |
200 |
300 |
100 |
100 |
200 |
200 |
20 |
20 |
|
工 具 材 質 |
超硬 |
超硬 |
超硬 |
超硬 |
超硬 |
超硬 |
超硬 |
ハイス |
ハイス |
|
切れ刃形状 |
R0.4 |
R0.4 |
R0.4 |
R10程度 |
R10程度 |
R10程度 |
R10程度 |
R10程度 |
R10程度 |
|
バイトのセット状態と移動方向 |
|
Ｚ軸と平行（切削油使用）
|
|||||||
|
１ 回 転 送 り |
0.15 |
0.15 |
0.15 |
1 |
0.5 |
0.15 |
0.5 |
1 |
0.5 |
|
中心近辺の差異 |
-0.005 |
-0.02 |
-0.02 |
-0.01 |
0 |
0 |
0 |
0 |
0 |
|
肌の艶が変化する近辺の差異 |
-0.005 |
-0.02 |
-0.02 |
0 |
0 |
0 |
0 |
0 |
0 |
|
φ90近辺（測定原点） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
