幾何公差
６．－６/６幾何公差Q&A　
１）データムが白で分かり難いのですが、

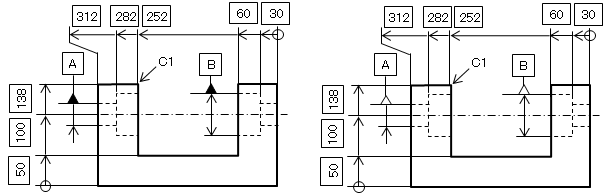

　　　データムの三角記号は、JISでは黒・白どちらでもよいことになっていますが、できたら製図する場合は黒でお願いしたいと思い
　　ますね（下図参照）。

　　※ 上図のように黒の方が認識しやすいので読図側は本当に助かりますね。

２）データムの優先順位は？　

	左は旧JIS B 0021:1984で描かれている表現ですが、これでは優先順位にあいまいさが残るので、
	JIS B 0021:1998では、参照するデータムが複数ある場合は枠を小分けし、左側から優先するようになりました。

３）データム軸に対する同軸度と振れの関係がわかりません。

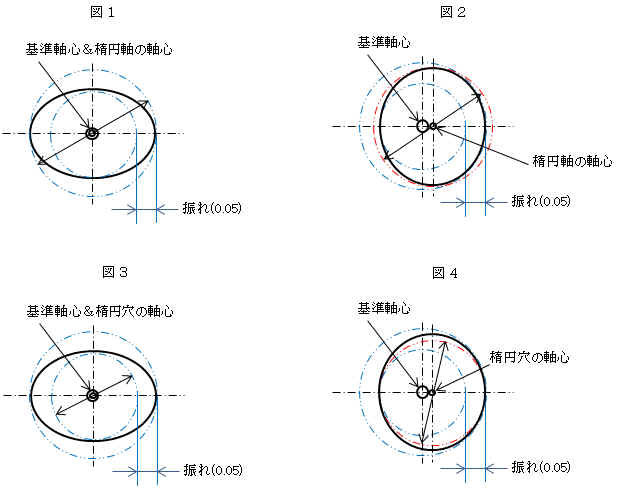

　同軸と振れを同じと思っている方がいるかもしれませんね、下図を参考に説明したいと思います。

　軸
　　a) 図１は、軸が正確な楕円の場合を示しており、この場合軸心が同じですが、振れ量が0.05あります。
　　b) 図2は、軸が楕円で90°向きが変わり、同じように振れ量が0.05であっても最小外接円の中心にずれがあるので同軸にはなり
　　　ません。
　穴
　　a) 図３は、穴が正確な楕円の場合を示しており、この場合軸心が同じですが、振れ量が0.05あります。
　　b) 図４は、穴が楕円で90°向きが変わり、同じように振れ量が0.05であっても最小内接円の中心にずれがあるので同軸にはなり
　　　ません。
　※　このように同軸度と振れの意味合いが違うということが分かってもらえれば幸いかと思います。
