| 幾何公差 ３．９ 傾斜度（右側定義と解釈参照） １）図示例と検証方法例 ア）面

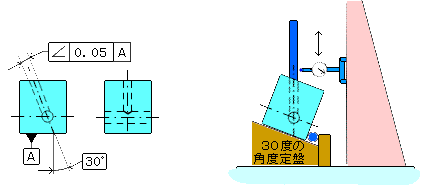

イ）穴 被測定物とイケールを正しく設置し、指示された穴にガタ無くしっくり入るマンドレルを奥まで挿入、イケール上をダイヤルゲージで走らせる。穴深さと同じ距離の最大差を傾斜度とする。

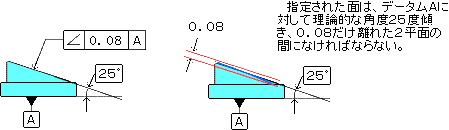

２）図示例と公差域例 注 青線は実際の面又は軸線を示す。 ア）公差値にφが無い場合 a．面
b．穴
イ）公差値にφがある場合
３）備考 ア）以外の検証方法として水準器等があります。 イ）面に指定する場合、直角度もそうですが、真直度と平面度も同時に指定した事になります。 |
公差域の定義 公差値にφが無い場合 一平面に投影された公差域は、 データム平面に対して指定され た角度に傾き、t だけ離れた二 つの平行な直線の間に挟まれた 領域である

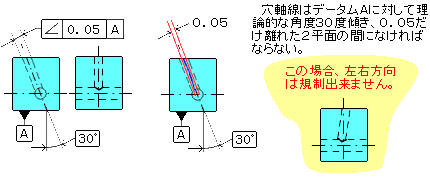

図示例と解釈 指示線の矢で示す円筒の軸線は、データム平面に対して理論的に80°傾斜し、指示線の矢の方向に、0.08㎜だけ離れた二つの平行な平面の間になければならない。
公差域の定義２ 公差値に記号φがついた場合 公差域は直径 t の円筒によって規制される。円筒公差域は一つのデータムに平行で、データムAに対して指定された角度で傾いている。
図面例と解釈 実際に再現した軸線は、データムBに対して平行で、データム平面Aに対して、理論的に正確に80度傾いた直径0.08の円筒公差域の中に入らなければならない。
|
