幾何公差
３．７－２/２平行度（右側定義と解釈参照）　
ウ、データムが穴で測定面も穴の場合
ここでは平行度の公差値の前にφがある場合を説明します。
図示例

データム軸線Ａに平行な直径０．０２の円筒公差値の中になければいけない。

検証例

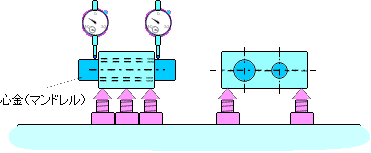

a、下図のようにデータムＡ穴と、公差指示ある穴にガタ無くしっくり入る心金、又はゆるいテーパのマンドレルを挿入し、データムＡ穴を定盤と平行にする。
b、公差指示ある穴の心金両側の高さを測り、ワーク長さと測定箇所の長さを考慮し、最大差を記録する。

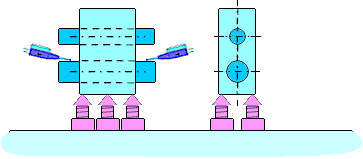

c、ワークを下図のように立て、データムＡ穴のマンドレルで平行を出す。
d、公差指示ある穴のマンドレル両側の高さを測り、ワーク長さと測定長さを考慮し、最大差を記録する。

e、上記bとdの最大差の数値を使って半径を求め、直径に置き換え平行度とする。

エ、以外の検証例
　水準器を使う方法もあります。

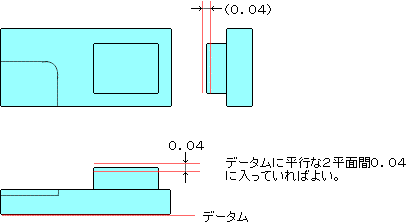

２）図示例と公差領域例
ア、図示例

イ、領域

ウ、実際の母線（青が表面形状）

３）備考
　平らな面同士なら定盤でも簡単ですが、穴などが関連してくると作業が大変になります。
最近流行の三次元測定機が効率的にもよいかと思います。
