１３． JIS B 0001:2019 11 寸法記入方法：11.12 非剛性部品の寸法 11.13 非比例寸法 11.14 同一の形状
11.12 非剛性部品の寸法
非剛性部品の寸法は、JIS B 0026によって指示する。
注記 非剛性部品とは、自由状態で図面に指示した寸法の公差・幾何公差を超えて変形する部品である。
11.13 非比例寸法
一部の図形がその寸法数値に比例しない場合には、寸法数値に太い実線の下線を引く（図191参照）。ただし、一部を切断省略したときなど、特に寸法と図形が比例しないことを表示する必要がない場合には、この線を省略する。
 |
| 図191－非比例寸法の例 |
11.14 同一形状の寸法
T形菅接手、コックなどのフランジのように、1個の品物に全く同一寸法の部分が二つある場合には、寸法はそのうちの一つだけに記入するのがよい。この場合、寸法を記入しない部分が、同一寸法である事の注記をする（図192及び図193参照）。
 |

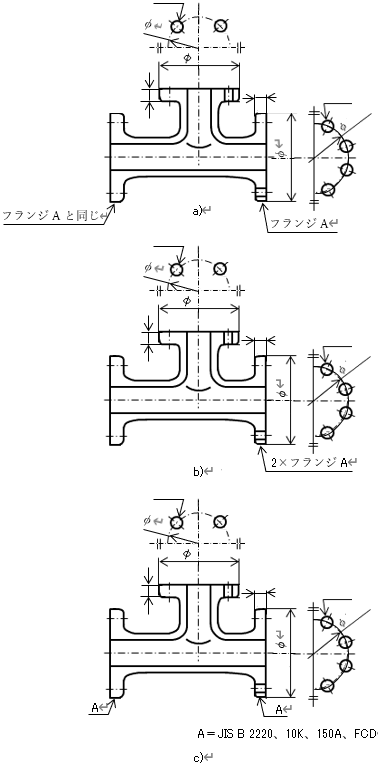

| 図192－同一形状の図示例1 |
 |

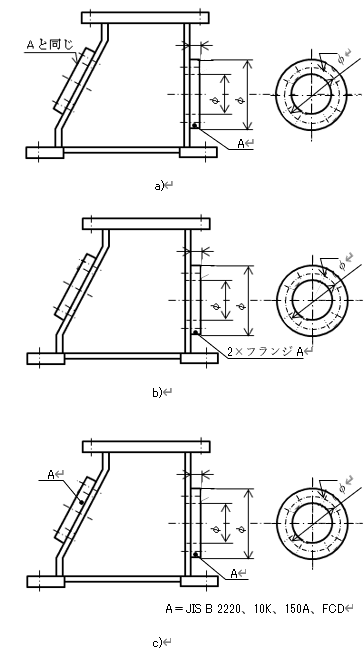

| 図193－同一形状の図示例2 |
