６．－６／１０ JIS B 0001:2019 10 図形の表し方
10.2.7 多数の断面図による図示
多数の断面図による図示は、次による。
a) 複雑な形状の対象物を表す場合には、必要に応じて多数の断面図を描いてもよい(図51及び図52参照）。
 |

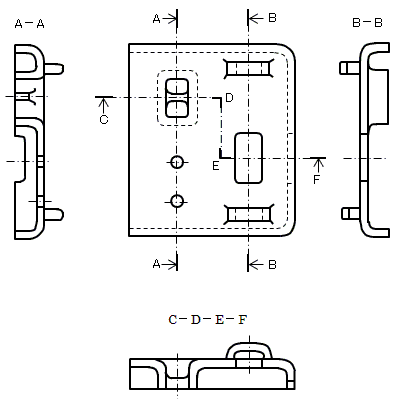

| 図51－多数の断面による例 |
b) 一連の断面図は、寸法の記入及び断面の理解に便利なように、投影向きを合わせて描くのがよい。
この場合には、切断線の延長線上（図52参照）又は主中心線上（図53参照）に配置するのがよい。
 |

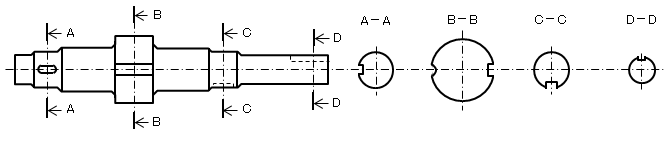

| 図52－切断線の延長線上に断面図を置く例 |
 |

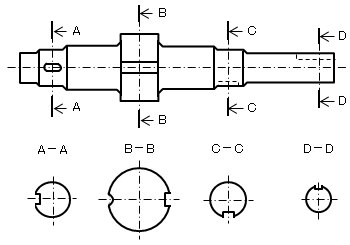

| 図53－主中心線上に断面図を置く例 |
c) 対象物の形状が徐々に変化する場合には、多数の断面によって表してもよい(図54参照）。
 |

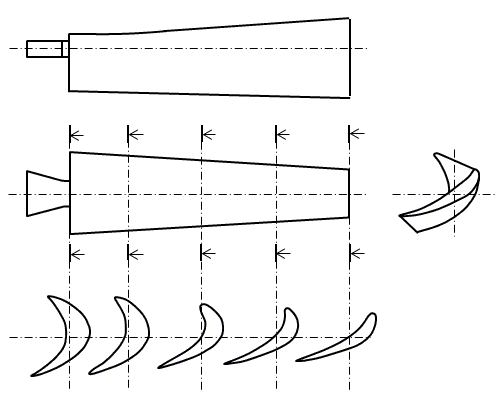

| 図54－徐々に変化する多数の断面の例 |
10.2.8 薄肉部の断面図
ガスケット、薄板、形鋼などで、切り口が薄い場合には、次によって表してもよい。
a) 断面の切り口を黒く塗り潰す[図55のa)及びb)参照]。
b) 実際の寸法にかかわらず、1本の極太の実践で表す[図55のc)及びd)参照]。
なお、いずれの場合にも、これらの切り口が隣接しているとき、それを表す図形の間（他の部分を表す図形との間も含む。）に、僅かな隙間をあける。ただし、この隙間は、0.7mm以上とする。
 |

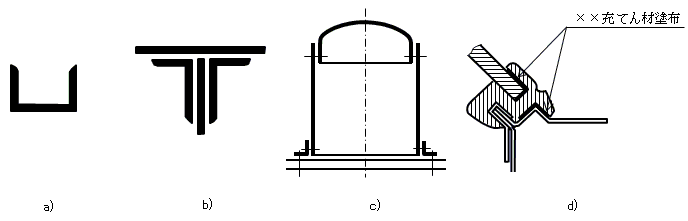

| 図55－薄肉部の断面図の例 |
