６．－４／１０ JIS B 0001:2019 10 図形の表し方
10.2.2 全断面図
全断面図の表し方は次による。
a) 通常、対象物の基本的な形状を最もよく表すように切断面を決めて描く（図36及び図37参照）。この場合には、切断線は記入しない。
 |
|

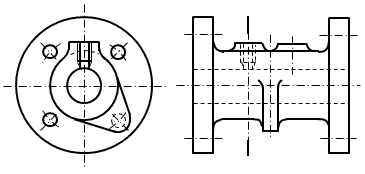

| 図36－全断面図の例1 | 図37－全断面図の例2 |
b) 必要がある場合には、特定部分の形をよく表すように切断面を決めて描く。この場合、切断線によって切断位置を示す（図38参照）。
 |
| 図38－切断位置を示す例 |
10.2.3 片側断面図
対称形の対象物は、外形図の半分と全断面図の半分とを組み合わせて表してもよい（図39参照）。
 |
| 図39－片側断面図の例 |
10.2.4 部分断面図
外形図において、必要とする箇所の一部だけを部分断面図として表してもよい。この場合、破断線によってその境界を示す（図40参照）。
 |
| 図40－部分断面図の例 |
10.2.5 回転図示断面図
ハンドル、車輪などのアーム及びリム、リブ、フック、軸、構造物の部材などの切り口は、次のように90°回転して表してもよい。
a) 断面箇所の前後を切断して、その間に描く(図41参照）。
b) 切断線の延長線上に描く（図42、図52及び図54参照）。
 |
| 図41－破断して断面を回転図示する例 |
 |
| 図42－切断線の延長線上に断面を描く例 |
c) 図形内の切断箇所を重ねて、細い実践を用いて描く（図43及び図44参照）。
 |
| 図43－切断箇所に断面を描く例1 |
 |
| 図44－切断箇所に断面を描く例2 |
