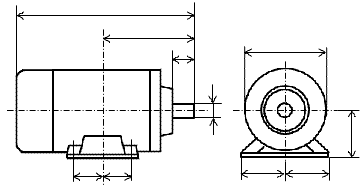

図１９２－外形図の寸法の指示例

13　照合番号
　照合番号は、次による。
a)　照合番号は、通常、数字を用いる。
　　組立図の中の部品に対して、別に製作図がある場合には、照合番号の代わりにその図面番号を記入してもよい。

b)　照合番号は、次のいずれかによるのがよい。
　1)　組立の順序に従う。
　2)　構成部品の重要度に従う。
　　　　例　部分組立図、主要部品、小物部品、その他の順
　3)　その他、根拠のある順序に従う。

c)　照合番号を図面に記入する方法は、次による。
　1)　照合番号は、明確に区別できる文字を用いるか、文字を円で囲んで示す。
　2)　照合番号は、対象とする図形に引出線で結んで記入するのがよい（図１９３参照）。
　3)　画面を見やすくするために、照合番号を縦又は横に並べて記入することが望ましい。

図１９３－照合番号の記入例

14　図面の訂正・変更
　正式出図後に図面の内容を訂正・変更する場合には、訂正又は変更箇所に適切な記号を付記し、訂正又は変更前の図形（図１９４参照）、寸法等は判読できるように適切に保存する（図１９５参照）。この場合、訂正又は変更事由、氏名、年月日などを明記して図面管理部署へ届け出る。
　　注記　変更には、追記も含む。

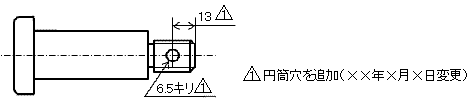

図１９４－形状の追加変更例

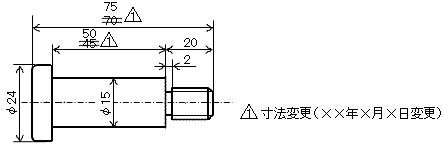

図１９５－寸法の変更例

[1]　JIS B 0024　製図－公差表示方式の基本原則
[2]　JIS B 0405　普通公差－第1部：個々に公差の指示がない長さ寸法及び角度寸法に対する公差。
[3]　JIS B 0672-1　製品の幾何特性仕様（GPS）－形体－第一部：一般用語及び定義
[4]　JIS B 0680　製品の幾何特性仕様（GPS）－製品の幾何特性仕様及び検証に用いる標準温度

[5]　JIS Z 8313-0　製図－文字－第0部：通則
[6]　JIS Z 8313-1　製図－文字－第1部：ローマ字、数字及び記号
[7]　JIS Z 8313-10　製図－文字－第10部：平仮名、片仮名及び漢字
[8]　JIS Z 8316　製図－図形の表し方の原則

[9]　ISO 129-1　Technical drawings－Indication of dimensions and tolerances－Part 1：General principles
