６.－９/１０ JIS B 0001:2010 10 図形の表し方
10.3.4 中間部分の省略
統一断面形の部分（例1参照）、同じ形が規則正しく並んでいる部分（例2参照）、又は長いテーパなどの部分（例3参照）は、紙面を有効に使用するために中間部分を切り取って、その肝要な部分だけを近づけて図示することができる。
例1 軸、棒、管、形鋼
例2 ラック、工作機械の送りねじ、橋の欄干、はしご
例3 テーパ軸
この場合、要点だけを図示する場合、紛らわしくなければ、破断線を省略してもよい（図７２の右側部分を参照）。また、長いテーパ部分又は勾配部分を切り取った図示では、傾斜が緩いものは、実際の角度で示さなくてもよい[図73 b) 参照]。
 |

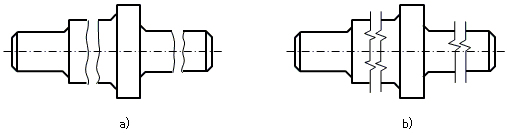

| 図７１－中間部分の省略例 1 |
 |

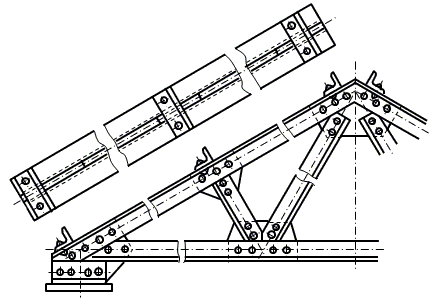

| 図７２－中間部分の省略例 2 |
 |

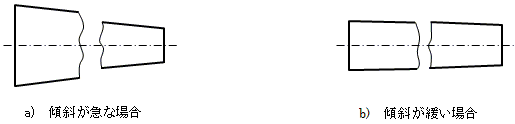

| 図７３－テーパ軸の中間部分の省略例 |
10.4 特殊な図示方法
10.4.1 二つの面の交わり部
二つの面が交わる部分（相貴部分）を表す線は、次による。

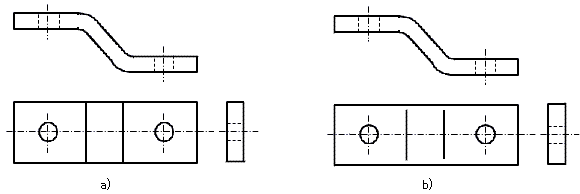

a) 交わり部に丸みがある場合、対応する図にこの丸みの部分を表す必要がある場合には、図７４のように交わり部に
丸みがない場合の交線の位置に太い実線で表す。
 |
 |
| 図７４－交わり部の例 |
b) 曲面相互又は曲面と平面とが交わる部分の線（相貫線）は、直線で表すか[図７５のa)、b)、c)、d)、e) 及びf) 参照]、正しい投影
に近似させた円弧で表す[図７５のg)、h) 及びi) 参照]。
 |
 |
 |
| a) | b) | c) |
 |
 |
 |
| d) | e) | f) |
 |
 |
 |
| g) | h) | i) |
| 図７５－交わり部の簡略図示例 | ||
c) リブなどを表す端末は、直線のまま止める[図７６ ａ）参照]。
なお、関連する丸みの半径が著しく異なる場合には、端末を内側又は外側に曲げて止めてもよい[図７６ b) 及び図７６ c) 参照]。
 |
 |
| a) 一般の場合 | b) R 1＜R 2 の場合 |
 |
|
c) R 1＞R 2 の場合 |
| 図７６－リブの交わり部の概略図示例 |
10.4.2 平面部分
図形内の特定の部分が平面であることを示す必要がある場合には、細い実線で対角線を記入する（図７７参照）。
 |
 |
| a) | b) |
| 図７７－平面部分の表し方の例 | |
