６.－８/１０ JIS B 0001:2010 10 図形の表し方
10.3.2 対称図形の省略
図形が対称形式の場合には、次のいずれかの方法によって対称中心線の片側を省略してもよい。
a) 対称中心線の片側の図形だけを描き、その対称中心線の両端部に短い2本の平行線（対称図示記号という）。を付ける（図６３、
図６４及び図６５参照）。
 |
| 図６３－対称図示記号の指示例 1 図６４－対称図示記号の指示例 2 図６５－対称図示記号の指示例 3 |
b) 対称中心軸の片側の図形を、対称中心線を少し超えた部分まで描く。この場合には、対称図示記号を省略する（図６６及び
図６７参照）。
 |
 |
| 図６６－対称図示記号を用いない例 1 | 図６７－対称図示記号を用いない例 2 |
10.3.3 繰返し図形の省略
同種同形のものが多数並ぶ場合には、次によって図形を省略することができる。
a) 実形の代わりに図記号をピッチ線と中心線との交点に記入する（図６８参照）。ただし、図記号を用いて省略する場合には、その
意味を分かりやすい位置に記述するか（図６８参照）、引出線を用いて記述する[図６９ b) 参照]。
 |
 |

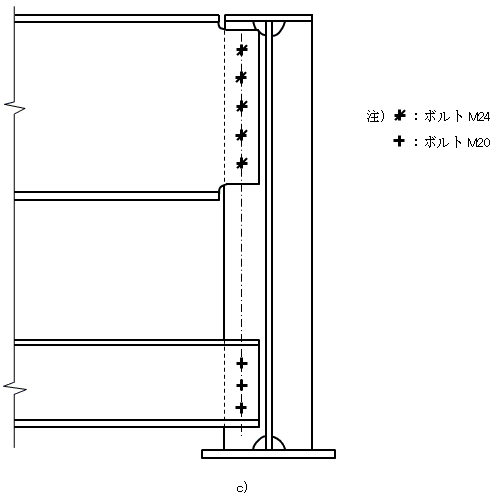

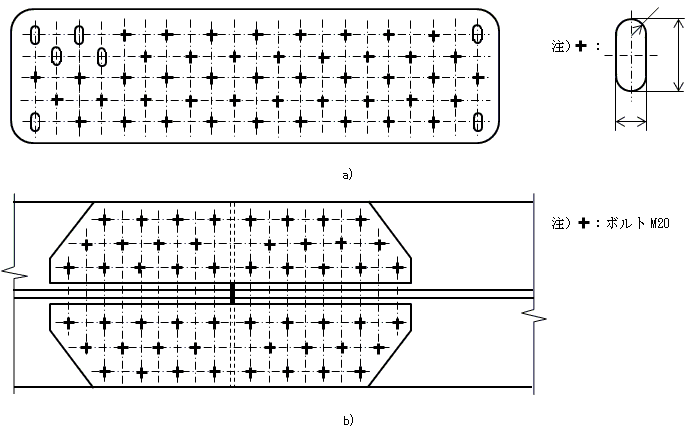

| 図６８－図記号を用いた図形の省略例 |
b) 読み誤るおそれがない場合には、両端部（一端は1ピッチ分）若しくは要点だけを実形又は図記号によって示し、他はピッチ線と
中心線との交点で示す（図６９参照）。ただし、寸法記入によって交点の位置が明らかな場合には、ピッチ線に交わる中心線を省
略してもよい（図７０参照）。
なお、この場合には、繰返し部分の数を寸法とともに、又は注記によって指示しなければならない。
 |
 |
 |
| 図６９－中心線を用いた繰返し図形の省略例 | ||
 |
| 図７０－寸法記入によって交点の位置が明らかな繰返し図形の省略例 |
