１．－１/２ JIS B 0001:2010 1.適用範囲 2 引用規格 3 用語及び定義 4 一般機械
1 適用範囲
この規格は、JIS Z 8310に基づき、機械工業分野で使用する、主として部品図及び組立図の製図について規定する。
なお、この規格に規定していない事項は、JIS Z 8310及びそれぞれ別に規定する製図に関する日本工業規格（例えば、CAD機械製図については、JIS B 3402）による。
2 引用規格
次に掲げる規格は、この規格に引用されることによって、この規格の規定の一部を構成する。これらの引用規格は、その最新版（追補を含む。）を適用する。
JIS B 0021 製品の幾何特性仕様（GPS）－幾何公差表示方式－形状、姿勢位置及び振れの公差表示方式
JIS B 0026 製図－寸法及び公差の表示方式－非剛性部品
JIS B 0028 製図－寸法及び公差の指示方式－円すい
JIS B 0031 製品の幾何特性仕様（GPS）－表面性状の図示方法
JIS B 0419 普通公差－第２部：個々に公差の指示がない形体に対する幾何公差
JIS B 0601 製品の幾何特性仕様（GPS）－表面性状：輪郭曲線方式－用語、定義及び表面性状パラメータ
JIS B 3401 CAD用語
JIS B 3402 CAD機械製図
JIS Z 3021 溶接記号
JIS Z 8114 製図－製図用語
JIS Z 8310 製図総則
JIS B 8311 製図－製図用紙のサイズ及び図面の様式
JIS Z 8312 製図－表示の一般原則－線の基本原則
JIS Z 8314 製図－尺度
JIS Z 8315-3 製図－投影法－第３部：軸側投影
JIS Z 8315-4 製図－投影法－第４部：透視投影
JIS Z 8318 製図－長さ寸法及び角度寸法の許容限界記入方法
JIS Z 8321 製図－表示の一般原則－CADに用いる線
3 用語及び定義
この規格で用いる主な用語及び定義は、JIS Z 8114及びJIS B 3401によるほか、次による。
3.1
最小二乗寸法
形体表面を測定して得た多くの測定点（データセットという。）を最小二乗法で演算処理して得る寸法。
注記 最小二乗法については、JIS B 0672-1を参照。
3.2
粗材寸法
鋳放し寸法、熱間圧延鋼板の板厚、磨き丸棒の直径など、対象物の最初の幾何形状を示す寸法。
3.3
工具サイズ

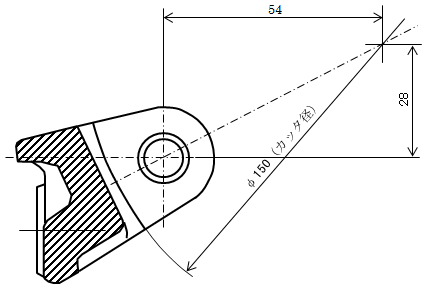

ドリル径、リーマ径、フライスカッタ径、カッタ幅など、部品を加工するときの工具のサイズを示す寸法（図１参照）。
 |
| 図１－工具サイズの指示例 |
3.4
角度サイズ
形体の実体の、二つの平面又は直線のなす角度寸法。
注記 斜めに交差するような穴の軸線同士の角度は含まない。
3.5
コントロール半径、CR
直線部と半径曲線部との接続部が滑らかにつながり、最大許容半径と最小許容半径との間（二つの曲面に接する公差域）に半径が存在するように規制する半径（図２参照）。
注記 CRは、control radiusの略号である。
 |
| 図２－コントロール半径 |
