７．SRAMの取り付け
　いよいよ半田付けです。結構楽しいです。各チップの向きなどは、実体図を参考にして下さい。
SRAMの3〜30ピンが、ＲＯＭのあった場所の1〜28ピンに収まるようにとりつけます。
SRAMの1, 2, 31, 32ピンは浮くというか、はみ出る格好になります。

　まず、表の628512の3〜29ピンを半田付けします。（30ピンは基板とつなげません。）
　次に、裏の628512の足が上を向いている3〜21, 23〜29ピンを半田付けします。22ピン同士は付けないことに注意して下さい。多目の半田で表の足と一緒にくっつけます。
　足を上に向けなかった人もほぼ同じです。ただ、ピンの足が長くてケースを閉じるとき邪魔になるので、短くカットする必要があります。取り付けた時に裏の628512は型番が読めなくなるようになります。方向を間違えない様に気を付けましょう。

これでSRAMの3〜15、17〜21、23、25〜28番ピンの接続が完了しました。

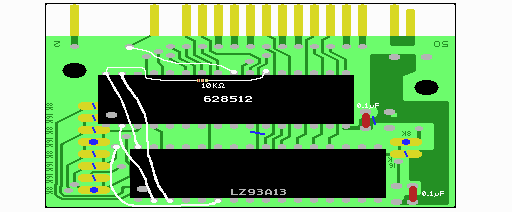

配線は回路図や実体図をよく見て行ってください。回路図では、緑の線でかかれた配線です。




　SRAMの22ピンと32ピンの間に表から抵抗を付けます。裏表両方のSRAMについて行ってください。（SRAMの22ピンと5Vの間に抵抗をつけるのであれば、どこのＶＤＤ（５Ｖ）とつなげてもかまいません。）

　SRAMの31ピンとLZA93A13の3ピンを繋ぎます。これでA15ができます。これも両側のSRAMに付けます。
　SRAMの2ピンとLZ93A13の2ピンを繋ぎます。これでA16ができます。これも両側のSRAMに付けます。

　LZ93A13の6ピンを基板左側の半月状部分の右側、下から3&4番目と繋がるように配線します。実体図をよく見てやってください。これでSRAMの/WR信号ができます。

　実体図に従って、SRAMの24ピン(/OE)と本体へのコネクタ14ピン(/RD)を繋ぎます。これでSRAMの/OEができます。

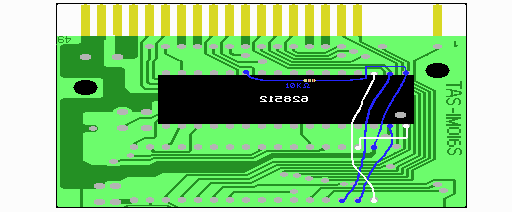

　基板の裏面の実体図ではTAS-1M016Sと描かれていますが、TAS-1M008Sでも同じです。
　ここまで、回路図の下記の部分の配線が完了です。

　628512　　 2ピン　A16　-　B3　 2ピン　LZ93A13
　628512　　24ピン　/OE　-　/RD(slot)
　628512　　29ピン　/WE　-　/WE　 6ピン　LZ93A13
　628512　　31ピン　A15　-　B2　 31ピン　LZ93A13
　628512　　32ピン　VDD　-　VDD　32ピン　LZ93A13　　5V
　10KΩの抵抗×2

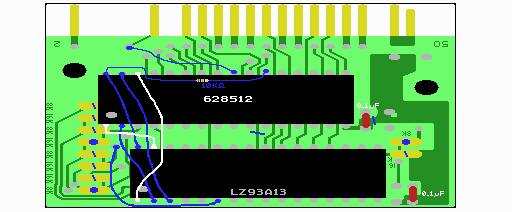

　見やすくするために、図を分けましたが、あと少し配線があります。



　SRAMの1ピンとLZA93A13の31ピンを繋ぎます。これでA18ができます。これも両側のSRAMに付けます。

　SRAMの30ピンとLZ93A13の1ピンを繋ぎます。これでA17ができます。これも両側のSRAMに付けます。

　ここまで、回路図の下記の部分の配線が完了です。（緑の配線は全て完了です。）

　628512　　 1ピン　A18　-　B5　31ピン　LZ93A13
　628512　　31ピン　A17　-　B4　 1ピン　LZ93A13

次へ

　この説明も分からなくても構いません。
　ここでは、SRAMがどのように使われているかを説明します。
