付録４　さらなる改造のおまけ
　TA-1Mという基板での作り方（256kB版）の画像だけをとりあえず置いておきます。1024kB版（1MB版)は要望があれば・・・。

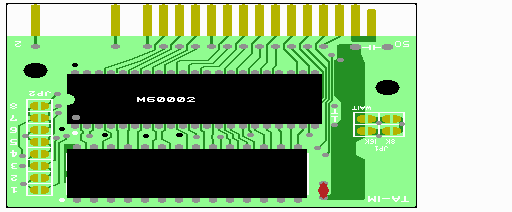

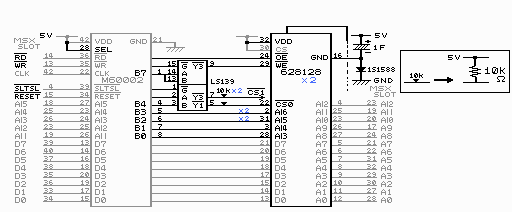

１　回路図＆基板

　TAS-1Mの時の回路と大きく違うのはLS139の使い方です。灰色の部分はROMをSRAMに差し替えるだけで作業が終わる部分です。 黒で書かれた部分が配線等の作業が必要になる部分です。
M60002がメガロムコントローラです。M60002ではない方のIC（ROM）を外します。

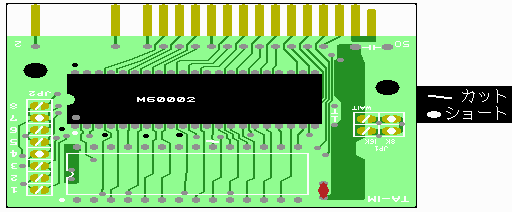

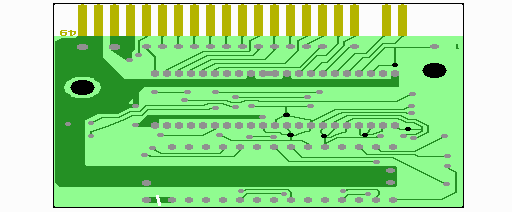

２　カット＆ショート

　基本的に左右の半月上の部分をいじりますが、表側の中央に一ヶ所、裏側の左の方にも一ヶ所カットするところが ありますので注意してください。

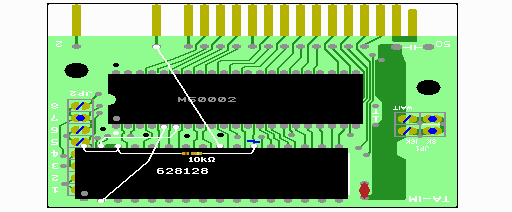

３　SRAM周りの配線
　2個の628512とLS139の足を次の図を参考にして加工します。
　実体図と比べると分かり易いのですが、見方を説明すると、

Ｈ１　足を横に広げて根本から１ミリの所からのカット
Ｈ３　同様に広げて根本から３ミリでのカット
Ｓ２　足が裏側に飛び出さない様に先を２ミリ程カットすること
（↑足の先をちょっとカットするだけです。裏側につけるSRAMの足とショートしないようにします。）
Ｒ　　足を１８０度ひっくり返して足先をカットすること
（↑ひっくり返すときに足をもいでしまわない様に気を付けます。足先はICの上面と同じ高さにカットします。）
逆さにすると足をもいでしまうことがあるので、それが怖い人はしなくても大丈夫です。逆さにした方がちょっと見栄えが良いという程度です。

　内側のへこんだケースを使う人は、なるべく基板に密着させるようにSRAMを取り付けるようにしましょう。何も書いていないピンはそのまま使います。

表の６２８１２８　　裏の６２８１２８　ＬＳ１３９
　　+--_--+　　　　　　+--_--+　　　　　+--_--+
H1　|1　32| 30　　　H1 |1　32| 30　　H3 |1　16| H3
H3　|2　31| H3　　　H3 |2　31| H3　　H3 |2　15| H2
　　|3　30| 　　　　 R |3　30| R　　 H3 |3　14| H2
　　|4　29|　　　　　R |4　29| R　　 H1 |4　13| H2
　　|5　28|　　　　　R |5　28| R　　 H3 |5　12| H2
　　|6　27|　　　　　R |6　27| R　　 H1 |6　11| H2
　　|7　26|　　　　　R |7　26| R　　 H3 |7　10| H2
　　|8　25|　　　　　R |8　25| R　　 H3 |8　 9| H2
　　|9　24|　　　　　R |9　24| R　　　　+-----+
　　|10 23|　　　　　R |10 23| R
　　|11 22| S2　　　 R |11 22| H3
　　|12 21|　　　　　R |12 21| R
　　|13 20|　　　　　R |13 20| R
　　|14 19|　　　　　R |14 19| R
　　|15 18|　　　　　R |15 18| R
　　|16 17|　　　　　R |16 17| R
　　+-----+　　　　　　+-----+

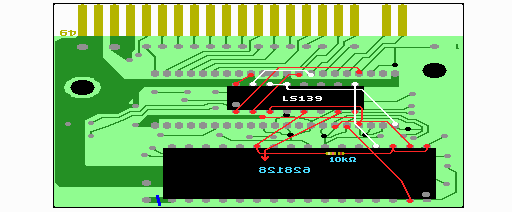

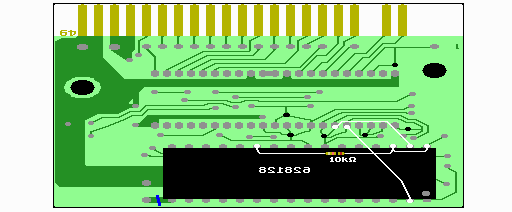

４　LS139周りの配線　その１

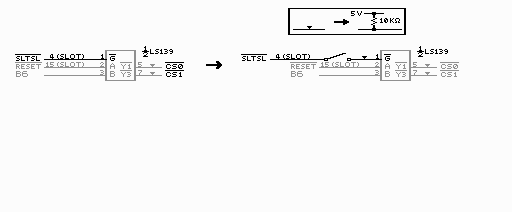

　必要であれば、ここでSWを追加しておくと良いでしょう。（基板の絵には描かれていません。）

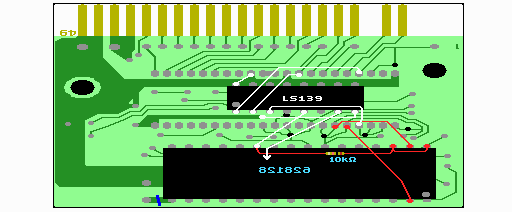

５　LS139周りの配線　その２

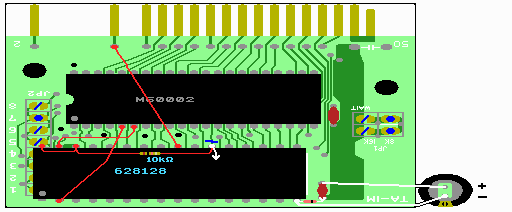

６　ゴールドキャパシタの配線
