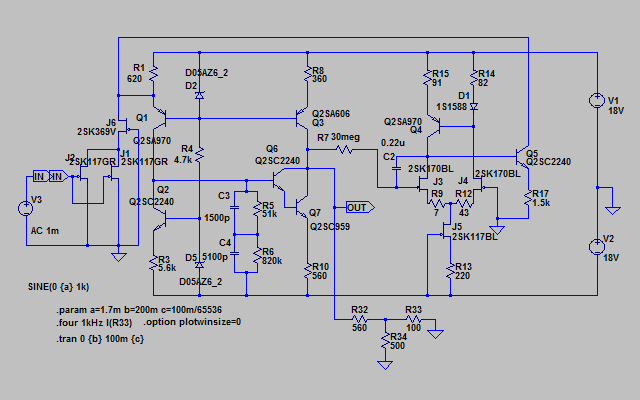

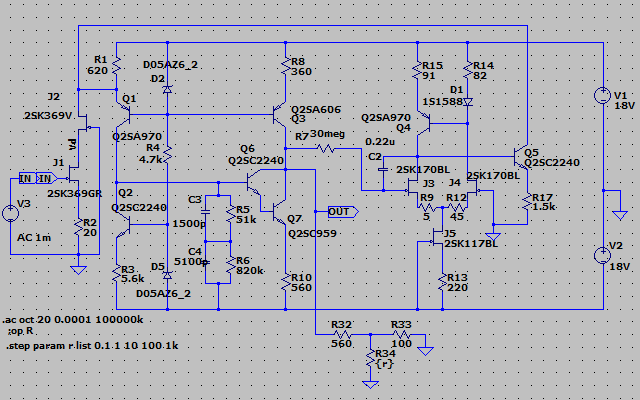

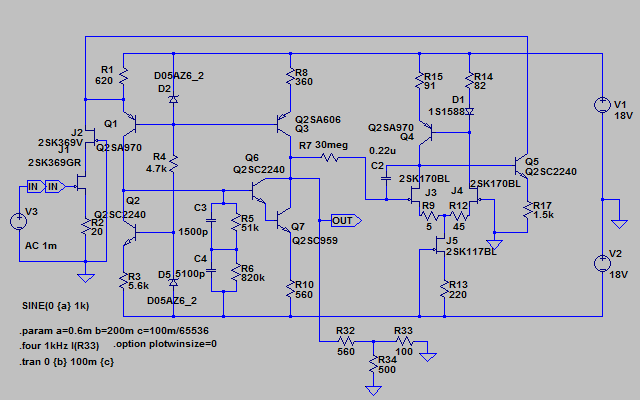

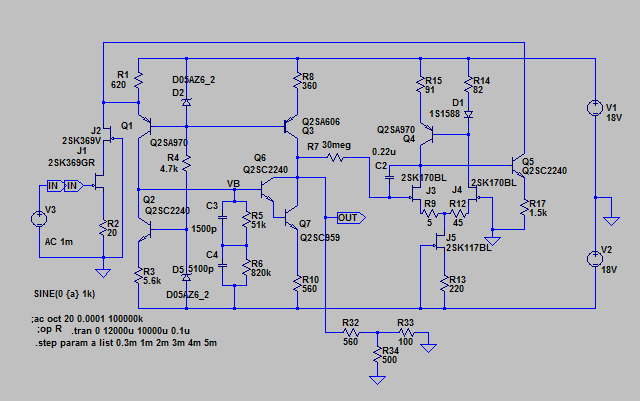

・こんな感じでしょうか。・２ＳＫ３６９ＧＲのモデルのＩｄｓｓが８ｍＡ程度なので、ソースに２０Ωを入れてＩｄ＝４ｍＡ程度にしました。・２ＳＫ３６９ＶのモデルのＩｄｓｓは２０ｍＡ程度です。・これで２ＳＫ３６９ＧＲのＶｄ－ｓは２００ｍＶ程度です。・このモデルではＶｄ－ｓが２００ｍＶあればまともに動作するようですが、実際の２ＳＫ３６９ＧＲも２００ｍＶでまともに動作するかどうかは分かりません。
・ソース抵抗２０Ωが入っていても２ＳＫ３６９のｇｍが２ＳＫ１１７（２ＳＫ４３のシミュでの代替）より大きいので電圧ゲインは４ｄＢ程度大きくなるようです。
・２ＳＫ３６９ＧＲに０．３ｍＶ，１ｍＶ～５ｍＶの１ｋＨｚ正弦波を入力して許容入力を観ます。

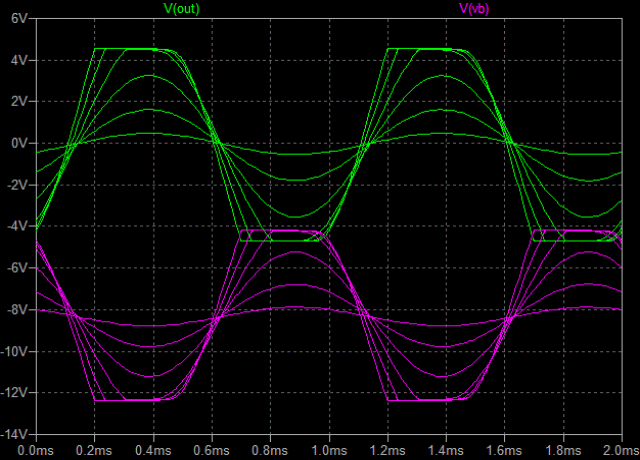

・緑が出力電圧ですが、±４．５Ｖで飽和しますので、許容入力は２．７ｍＶくらいでしょうか。・これはゲインが４ｄＢ程大きくなったためですので、ＤＬ－１０３の０．３ｍＶより出力の小さいＭＣカートリッジならばこれでも使えると思います。・この出力電圧±４．５Ｖでの飽和はカートリッジＩＶＣの２ＳＫ３６９が原因ではなく、アンプの方の動作点設定等の問題で、プラス側の出力を大きくするためにはマイナス側の電源電圧を上げること、マイナス側の出力を大きくするためには、アンプ初段の定電流回路のツェナーダイオードを３Ｖのものに交換しあわせてＲ３を２．２ｋΩに変更すること、によってある程度対応できます。

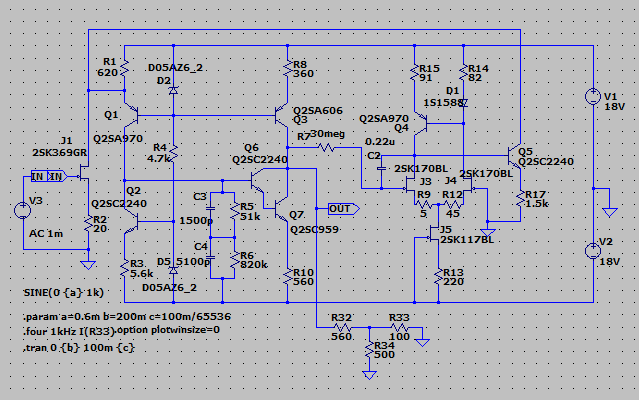

・ＦＦＴで出力Ｒ３３に１ｋＨｚ１ｍＡ正弦波出力した場合の歪率を観ます。・ゲインが４ｄＢほど大きいので入力は０．６ｍＶにします。

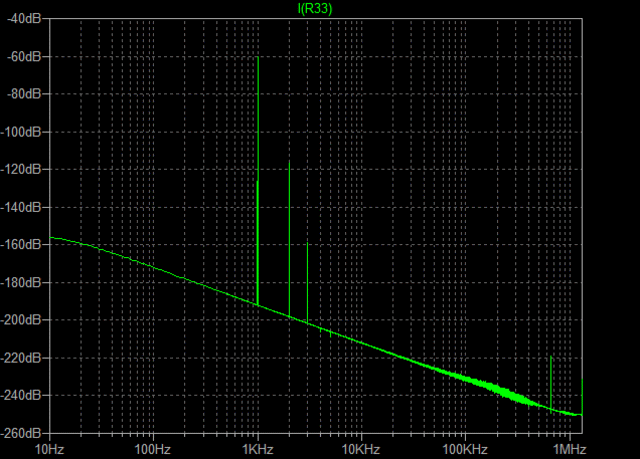

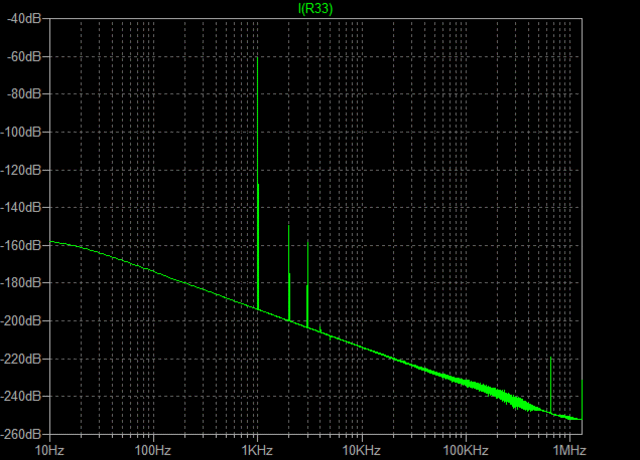

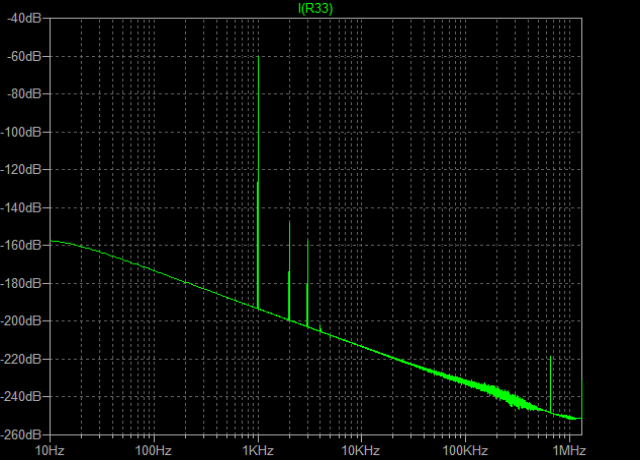

・2次高調波が-90ｄＢ程度、３次高調波が-100ｄＢ程度。・Ｔｏｔａｌ　Harmonic　Distortion＝０．００３８３２％。・なんと、小数点以下３桁台のしかも前半。・素晴らしいですね。
・それは入力を０．６ｍＶと小さくしたからでは？・なので、他と同様入力は１ｍＶとし、アッテネータを調整してＲ３３の出力を１ｍＡとします。

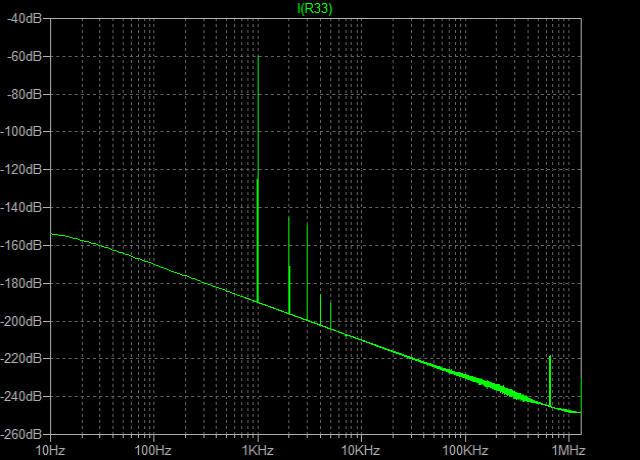

・2次高調波が-８５ｄＢ程度、３次高調波が-９０ｄＢ程度。・と、やはり悪くなりますが、・Ｔｏｔａｌ　Harmonic　Distortion＝０．００６５０６％。・やはり小数点以下３桁台。・やはり優れていますね。

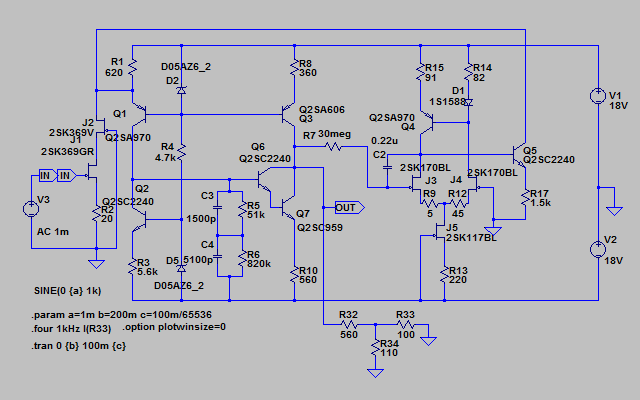

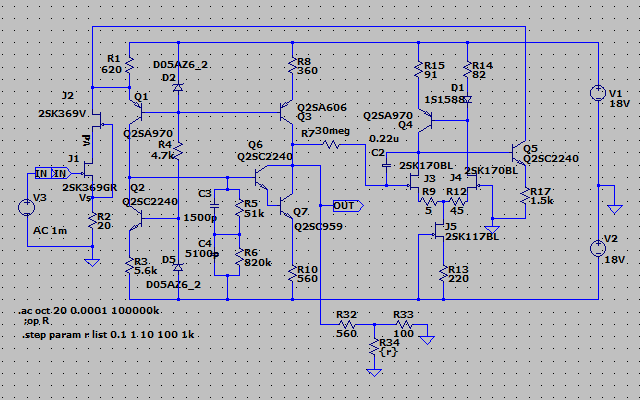

・カートリッジＶＩＣのカスコード接続はやはりこうですかね。・これなら２ＳＫ３６９ＧＲに２８０ｍＶのＶｄ－ｓ電圧がかかります。・なお、歪率も含め特性的には同じです。

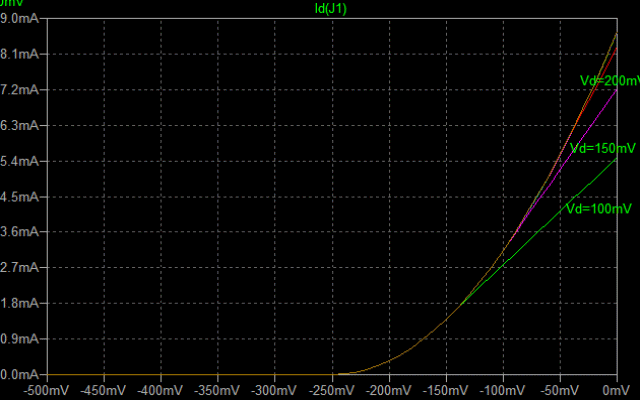

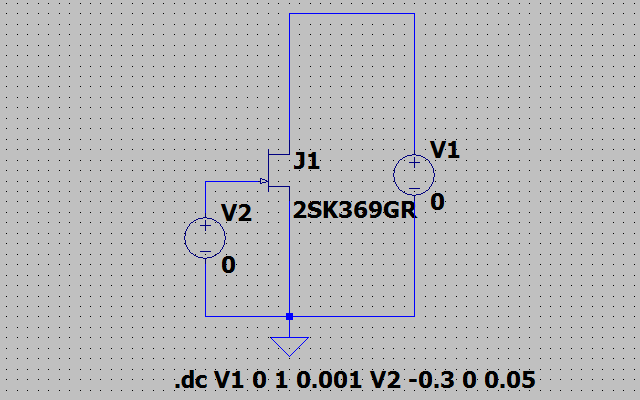

・このモデルの低電圧領域でのＶｄ－Ｉｄ特性を見ます。
・Ｖｄ＝２００ｍＶでほぼ定電流特性になっています。
・別の見方をします。
・縦軸がＩｄ、横軸がＶｇ、Ｖｄが下から１００ｍＶ→５００ｍＶ、５０ｍＶ間隔です。・２５０ｍＶ以上は１本に重なっています。・上の結果とこの結果からＶｄ－ｓが２００ｍＶ以上であれば２ＳＫ３６９の本来の性能が得られることが分かります。・曲線の傾きがｇｍですが、Ｖｄ－ｓが２００ｍＶ未満の領域ではｇｍが段々と小さくなるので、Ｖｄ－ｓが２００ｍＶ未満で使うと、アンプのゲインがその分小さくなりますね。・このモデルが現実の２ＳＫ３６９の特性をどこまで正確に反映しているかですが、２ＳＫ３６９のメーカー発表の特性図も低電圧領域については明確ではないので、実測するしかなさそうですね。それはカーブトレーサーがないので簡単ではないです。
・２ＳＫ３６９ＧＲでカスコード接続がない場合の歪率です。
・2次高調波が-９０ｄＢ程度、３次高調波が-９５ｄＢ程度。・Ｔｏｔａｌ　Harmonic　Distortion＝０．００４０７１％。・小数点以下３桁台。・やはり２ＳＫ３６９ＧＲ自体が２ＳＫ１１７ＧＲより直線性が優れているのでしょう。あるいはソース抵抗２０Ωによる電流帰還で直線性が改善されたのかもしれません。・また、２ＳＫ３６９Ｖをカスコード接続するとさらに低歪率になるということは、カスコード接続で一層直線性が改善されるということかと思います。

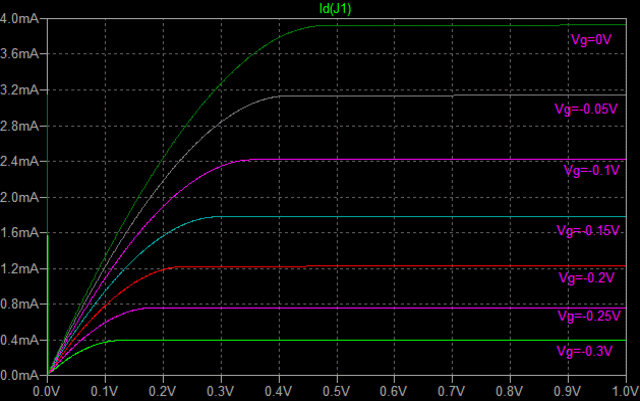

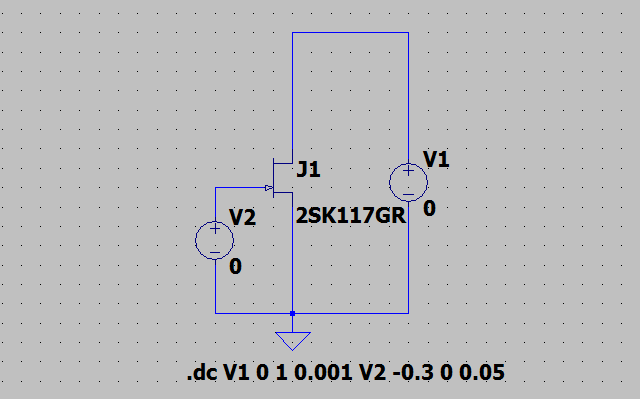

・２ＳＫ４３の特性図を見ると、低電圧領域では抵抗特性になっていますが、モデルがないので、シミュでその代替として使っている２SK117GRの低電圧領域での特性を見てみます。
・うまい具合に、Ｖｇ＝０Ｖ付近でＶｄ－ｓが２００ｍＶ程度では抵抗特性になっています。・ので、２ＳＫ９７（４３）の代替の２ＳＫ１１７ＧＲで、２ＳＫ９７（４３）のカスコード接続のシミュレーションが出来そうです。

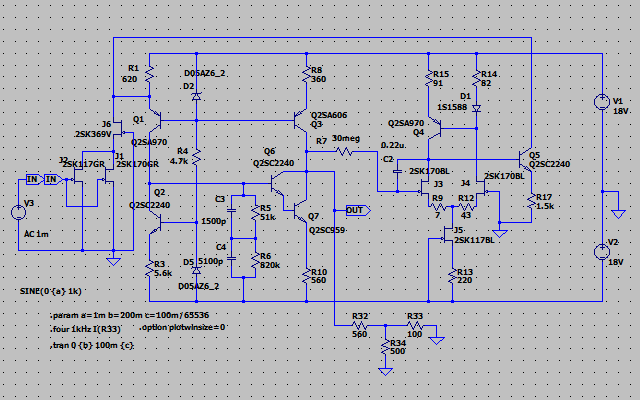

・こうですかね。・２ＳＫ１１７ＧＲが低電圧領域ではシミュレーションの特性図のとおりｇｍが小さくなりＩｄｓｓも減るので、パラ接続にしてｇｍと電流を確保しています。
・2次高調波が-６０ｄＢ程度、３次高調波が-９５ｄＢ程度。・Ｔｏｔａｌ　Harmonic　Distortion＝０．１２６３１０％。・残念ながらあまり良い結果ではありません。・２ＳＫ１１７ＧＲの低電圧領域の直線性はあまり良くないということでしょうか。
・間違いました。２ＳＫ１１７と２ＳＫ１７０のパラになってました。ので２ＳＫ１１７のパラにします。・パラにしてもｇｍが小さいので、Ｒ３３に１ｍＡを出力するためには、１．７ｍＶを入力しないといけません。
・2次高調波が-５５ｄＢ程度、３次高調波が-１００ｄＢ程度。・Ｔｏｔａｌ　Harmonic　Distortion＝０．１５７４６８％。・さらに良くない結果です。・残念ですが駄目ですね。

・こんな感じでしょうか。・２ＳＫ３６９ＧＲのモデルのＩｄｓｓが８ｍＡ程度なので、ソースに２０Ωを入れてＩｄ＝４ｍＡ程度にしました。・２ＳＫ３６９ＶのモデルのＩｄｓｓは２０ｍＡ程度です。・これで２ＳＫ３６９ＧＲのＶｄ－ｓは２００ｍＶ程度です。・このモデルではＶｄ－ｓが２００ｍＶあればまともに動作するようですが、実際の２ＳＫ３６９ＧＲも２００ｍＶでまともに動作するかどうかは分かりません。
・ソース抵抗２０Ωが入っていても２ＳＫ３６９のｇｍが２ＳＫ１１７（２ＳＫ４３のシミュでの代替）より大きいので電圧ゲインは４ｄＢ程度大きくなるようです。
・２ＳＫ３６９ＧＲに０．３ｍＶ，１ｍＶ～５ｍＶの１ｋＨｚ正弦波を入力して許容入力を観ます。
・緑が出力電圧ですが、±４．５Ｖで飽和しますので、許容入力は２．７ｍＶくらいでしょうか。・これはゲインが４ｄＢ程大きくなったためですので、ＤＬ－１０３の０．３ｍＶより出力の小さいＭＣカートリッジならばこれでも使えると思います。・この出力電圧±４．５Ｖでの飽和はカートリッジＩＶＣの２ＳＫ３６９が原因ではなく、アンプの方の動作点設定等の問題で、プラス側の出力を大きくするためにはマイナス側の電源電圧を上げること、マイナス側の出力を大きくするためには、アンプ初段の定電流回路のツェナーダイオードを３Ｖのものに交換しあわせてＲ３を２．２ｋΩに変更すること、によってある程度対応できます。
・ＦＦＴで出力Ｒ３３に１ｋＨｚ１ｍＡ正弦波出力した場合の歪率を観ます。・ゲインが４ｄＢほど大きいので入力は０．６ｍＶにします。
・2次高調波が-90ｄＢ程度、３次高調波が-100ｄＢ程度。・Ｔｏｔａｌ　Harmonic　Distortion＝０．００３８３２％。・なんと、小数点以下３桁台のしかも前半。・素晴らしいですね。
・それは入力を０．６ｍＶと小さくしたからでは？・なので、他と同様入力は１ｍＶとし、アッテネータを調整してＲ３３の出力を１ｍＡとします。
・2次高調波が-８５ｄＢ程度、３次高調波が-９０ｄＢ程度。・と、やはり悪くなりますが、・Ｔｏｔａｌ　Harmonic　Distortion＝０．００６５０６％。・やはり小数点以下３桁台。・やはり優れていますね。
・カートリッジＶＩＣのカスコード接続はやはりこうですかね。・これなら２ＳＫ３６９ＧＲに２８０ｍＶのＶｄ－ｓ電圧がかかります。・なお、歪率も含め特性的には同じです。

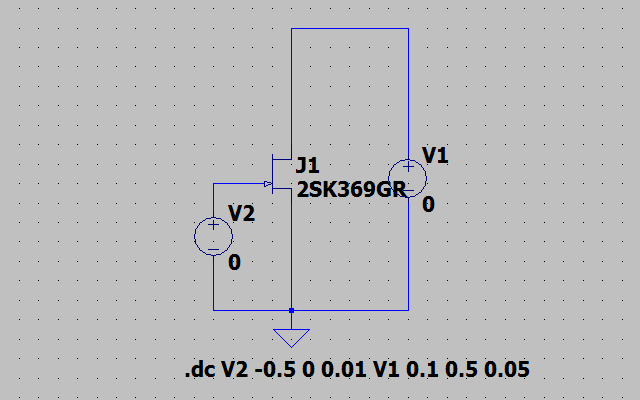

・このモデルの低電圧領域でのＶｄ－Ｉｄ特性を見ます。
