図1のようにオブジェクトを配置します。

図1
|

図2
|
|
A
|
図1のObject.01とObject.02に適用するマテリアルを編集します。
新規のマテリアルを適用して「F6」 を押します。(図2)

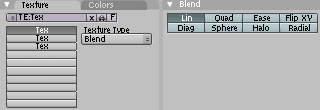

“Textures”パネルの”None”ボタンを押して表示される中から”Blend”を選択します。(図3)
同じ設定のものをもう2つ作ります。(図4)

図4
|

図3
|
|
B
|
「F5」 を押して図5の”Texture”パネルで
1番上のテクスチャーを選択します。
”Map
Input”パネルは図6と同じ設定にします。
“Map
To”パネルは図7と同じ設定にします。
|
C
|
図5の上から2番目は
図6の”X”が押し込まれている行を”Y”が押し込まれている状態にします。
図7は1番上のテクスチャーの設定から
“R”=0
“G”=1 “B”=0に変えます。

図5
|

図6
|
|
E
|
図5の上から3番目は
図6の”X”が押し込まれている行を”Z”が押し込まれている状態にします。
図7は1番上のテクスチャーの設定から
“R”=0
“G”=0 “B”=1に変えます。

図7
|

図8
|
|
F
|
図8のように”Material”パネルの”Shadeles”ボタンをON。”Col”を“R”=0
“G”=0 “B”=0に変えます。
そうすると”Preview”パネルは図9となります。
|
G
|
「F12」でレンダリングすると図10となります。
イメージを保存して終了です。

図9
|

図10
|
|
2)Normal
Mapを使います。
|
@
|
図3から新しいテクスチャとして”Image”を選択して作成した”Normal
Map”を開きます。
|
A
|
図11の”Map
Image”パネルの”Normal
Map”ボタンをONにします。
|
B
|
図7の”Nor”ボタンをONにして、”Nor”=3程度にしてレンダリングします。(図12)

図11
|

図12
|
|
