スモーカー作成記
炉のそばに燻製をつくるスモーカーがほしくて作成開始
| １．タイルの購入 | ||
30×60cmを４枚と40cm角２枚を購入 欲しかった商品がなかったこともあり、サイズに関係なく1,100円 ／枚にしてくれた 少量の購入でも快く対応してもらえる 送料は2,100円 |  | |
| ２．タイルの切断 | ||
最初のカットで寸法を誤り15分落ち込んだが、どうにでもなると設 計変更 （現物合わせだがタイルの厚みを忘れていた） 設計図は頭の中だけなので、設計を変えたのかすらわからなくな ってくる タイルが足りない部分は前にもらって置いてあった御影石（厚さ２ cm）を使用 仮組みの状態 全体の形は作りながら変わっていく |  | |
| ３．接着用補強材作成 | ||
タイルや御影石に比べるとテラコッタタイルは柔らかい ３０cm角から３cm幅を10本作成下に敷いてあるのが40cm角のタイル |  | |
| ４．エンブレムの作成 | ||
| まずは土台の８角形を作成 ３０cm角のテラコッタタイルの四隅をカット この後、顔を掘る？ |  | |
| ５．電熱器購入 | ||
こんな電熱器が欲しくて探していた 本来は中古で十分なのだが見つかりそうもないので、見つけて思 わず買ってしまった 300Wと600Wの切り替えができる 東芝製1,980円 |  | |

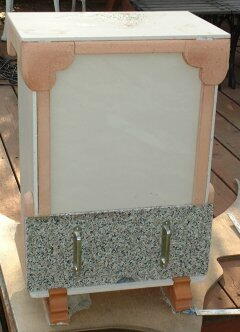

| ６．背面作成 | ||
40cm角のタイルに20cm×40cmの御影石を継ぎ足す 接着補強の棒は、網を置く引っかかりになる予定 |  | |
| ７．表蓋の作成 | ||
20cm幅の御影石を46cmでカットし 面取りをする ここから火加減の調整や、チップの補給をする |  | |
| ８．４面の接着 | ||
背面に左右のタイル30cm×60cmを取り付け前面に40cm角タイ ルを取り付ける 補強材は背面に２本と前面は表に２本付ける 上ぶたは別に作る |  | |
反対（下側）から見ると、こんな感じ 側面が凹んだところに表蓋がつく |  | |
| ９．床面補強材作成 | ||
床面と側面をくっつけるための補強材 表口との接合面の補強も兼ねて、恐竜型にした 30cm角のテラコッタタイルを対角線に切って作成 |  | |
| １０．床面の取り付け | ||
床面として60cm×30cmのタイルを切断したものを 下側から接着 左右はテラコッタタイルの厚み分だけ左右に飛び 出している |  | |
| １１．表蓋の作成（その２） | ||
蓋の取っ手を取り付け ステンレスの取っ手は値段も良いが丈夫そう 870円／個 御影石の硬いこと！２穴で２日かかった 残り２つはお隣さんの振動ドリルに依頼 今後、御影石には穴をあけないと決めた |  | |
| １２．脚の準備 | ||
植木鉢の脚を流用 170円／個 |  | |
| １３．全体の構成 | ||
側面上部のタイルにも切り込みをいれ 脚をつけると全体の形はこんな感じ |  | |
| １４．取っ手の作成 | ||
あまりに重くて運びにくいので取っ手を付けることに、テラコッタタ イルを３枚重ねて、中にネジを埋め込んだ 側面に取り付けて、内側に飛び出した部分は、網をかける引っ掛 かりにする予定 |  | |
| １５．上蓋の作成 | ||
30cm×60cmタイルを切って、３面にテラコッタタイルをつけると上 蓋となる １面だけは、スライドできるように枠をつけない 枠の形は気に入っていないので、またかわる可能性あり タイルの裏面は、碁盤の目にデコボコがついている |  | |
| １６．エンブレムの作成 | ||
| ４で土台の８角形を作ったが、バランス的にちょっと大きすぎたの で、ギザギザに切り込んで小さくした 鼻はタイル１枚分高くするため、別につくってくっつける ガラス玉の目をいれて、鼻をつけるとこんな感じ |   | |

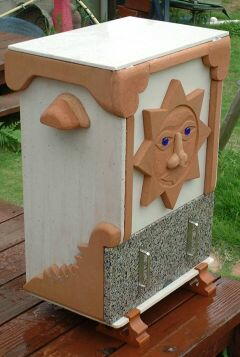

| １７．全体のスタイル | ||
| 立てるとこんな感じ エンブレムを真ん中につけ、側面に取っ手をつける予定 |  | |
| １８．取っ手の取り付け | ||
| 側面に取り付けるために、内側に受けを作成 飛び出した部分に、網をかける タイルに穴をあけるのも大変 ２穴で４時間、振動ドリルを借りると１時間 |  | |
| １９．網の作成 | ||
| 内側に燻製の食材を乗せる網と 油受けの網の２つを 市販のバーベキュー網の端を曲げて作成 （中に入るサイズが売っていれば曲げる必要はなし） |  | |

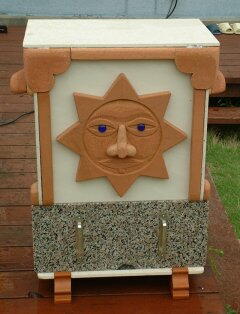

| ２０．完成 | ||
 |  | |
| ２１．温度計取り付け | ||
| 手に入らないと思ってあきらめていた温度計が売っていたので取 り付け 振動ドリルを借りて穴をあけただけ |  | |
| ２２．上蓋の改良 | ||
裏側の１面だけは、スライドできるように枠をつけないでおいた が、スライドさせる必要はなく、かえって煙がもれるので縁をつけ ることにした |   | |
| ２３．脚の改良 | ||
| 特に問題があるわけではないが、たびたび移動したりするので、 脚の裏に１mm厚の滑り止めゴムを貼った |  | |
| 高さ60ｃｍ幅40ｃｍ、重量？ｋｇ | ||
| 30cm×60cmタイル：４枚 40cm×40cmタイル：２枚 30cm角テラコッタタイル：５枚 20cm幅御影石：２枚 電熱器：１台 取っ手：２個 脚：３個 バーベキュー網：２枚 温度計：１個 滑り止めゴム | 4,400円 2,200円 1,900円 − 1,980円 1,740円 510円 700円 680円 340円 | |
