道楽ニュース５インチゲージ

		５インチゲージ「超・簡易２軸」にオプション

		『超・簡易２軸』　　　　　　　　　　　　　　　　　　　　　　　　動輪舎さんの『一体型軸箱』

		『超・簡易２軸』に　『一体型軸箱』を付けると　この様な感じになります！
		ご好評を頂いております　『超・簡易２軸』に　小型蒸気機関車製造者協会でお世話になっている　動輪舎さんの『一体型軸箱』をあわせてみました！『一体型軸箱』はアルミ鋳物で、ダミーですが大変良く出来ております。いかがでしょうか･･･。『超・簡易２軸』をご注文の際に　ご要望があればこれを付けての製作も可能です。価格は『5インチゲージパーツ価格表』にてご確認ください。
	２０２２７／１	５インチゲージＤＣ２４Ｖ　１２０Ｗつりかけキット用電子制御コントローラー新発売
		５ｲﾝﾁｹﾞｰｼﾞ『 DC24V 120W つりかけキット』の１モーター及び、２モーターに対応する電子制御コントローラーが新発売されました！

		・道楽ぼーずWorkshopの　5ｲﾝﾁｹﾞｰｼﾞつりかけ用 DC24V 120W モーターの定格電流は６A、２モーター並列接続でも１２Aですので、それに合わせて最大２０A（保護ヒューズは１５Ａ）の仕様にしてコストを抑えました。・２モーターで使用される場合は２個のモーターが並列となる様、端子台に接続して下さい。・全体のスピードを抑えたい場合は DC12Vバッテリー１個でもご使用できます。価格は『5インチゲージパーツ価格表』にてご確認ください。
	２０２１９／６	５インチゲージ　分岐ポイント販売終了について

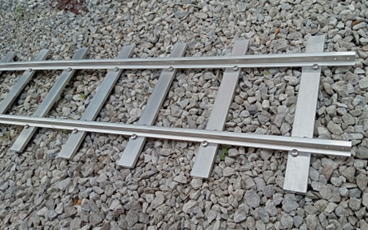

		５インチゲージ軌道の４番、８番、各ポイントの販売を終了させて頂きましたのでご連絡致します。分岐器など軌道に関しては　協力関係であります『ヤマダ金属商会』の製品を推奨しております。ヤマダ金属商会の製品は本物志向で作られており、全国各地に軌道敷設の実績もあります。詳細やご購入に関しては直接『ヤマダ金属商会』 TEL０２７０－２３－９９３６ FAX０２７０－２１－０２５１へお問い合わせをお願い致します。詳細はこちら道楽ぼーずWorkshopの 1/8.4アルミレール　及び、２種類のアルミ製枕木は引き続き販売を致しますが、桧枕木については在庫限りで終了とさせて頂きます。桧枕木は完売となりました。２０２３／１０／０４
	２０２１８／２６	５インチゲージ「超・簡易２軸」が発売となりました！
		写真の物は　軸間距離４００㎜、フレーム全長６００㎜です。 ※　付属の床板は　動作確認と納品時の精度維持用です。
		・ご好評を頂いておりました　『超・簡易２軸』が　新しいモーターで再販となりました。　　　　　・車輪はΦ１０２、バネはゴムバネを使用しております。　　　　　　　　　　　　　　　　　　　　　　　　・軸間距離　及び、フレーム全長をオーダーで製作致します。（フレームはアルミ製です）　　　・軸間距離は３００～５００㎜で、フレーム全長は７５０㎜以下でオーダーして下さい。　　　　　（フレーム全長は軸間距離＋２００㎜くらいが妥当です）　　　　　　　　　　　　　　　　　　　　・モーター無し、モーター付、を選択できます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　モーター付は　『DC24V 120W つりかけ』　１モーター付、２モーター付が選べます。　　　　・モーター付でしたら　駆動部の組付が完了しておりますので　コントローラーとバッテリーを　準備して接続して頂ければ動きます、容易に５インチゲージを楽しめます。　　　　　　　　　・軸間距離が４２０㎜以上あれば　体格にもよりますが　これに一人乗車する事もできます。　価格は『5インチゲージパーツ価格表』にてご確認ください。受注生産で　通常２０日くらいで準備できる見込みです。
	２０２１７／３１	５インチゲージ用 φ１０２車輪ボギー台車キット新製品発売のお知らせ
		写真左：キット完成状態　　　　　　　　　　写真右：つりかけキットを付けた状態
		・大型鉄道模型を長年にわたり製作されてきた師匠　技功舎さんのノウハウを引き継いで　　Ｇ４Ｒ台車の後継が発売となりました。・主な変更点は　車軸の全長を１０㎜長くしたので　以前のＧ４Ｒ台車より幅が１０㎜大きく　　なっております（ﾊﾞｯｸｹﾞｰｼﾞは118㎜変更なし）。　　側受と中心受の高さと材質の変更、　それ以外にも作り易くなる様に一部寸法などを変更しました。・組立作業は簡単な穴あけ加工程度で組立できます。（卓上ボール盤は必要です）　　　　　・『DC24V 120W つりかけキット』が取付できます、モノづくりの教材としても良いと思います。・価格は『5インチゲージパーツ価格表』にてご確認ください。（ボギー車両には２台車必要）受注生産で　通常１０日くらいで準備できる見込みです。
	２０２１６／３	５インチゲージ用　φ１２軸受新製品のお知らせ
		５インチゲージのΦ１８車軸に対応する軸受　『軸受Φ１２ピローブロック』に　本体の取付け穴【Φ７】に入る　ビニールチューブが付属となりました！このチューブは外径Φ７、内径Φ６です。　Ｍ６ボルトで取付ける際にご使用いただくと　おおまかな取付け位置出しが容易に出来ます。これにより穴の寸法は丁度となりますが　柔らかい材質なので精度を求める場合は仮締め後に位置を確認し、調整して増締めを行って下さい。Ｍ６ボルトは付属しません。軸受本体の形状は変更ありません。
	２０２１４／２２	５インチゲージ用　φ１８車軸新製品のお知らせ
		５ｲﾝﾁｹﾞｰｼﾞのΦ１０２車輪に使用する『Φ１８車軸』が１０㎜長くなり、車輪を固定する押しネジの穴が加工済となりました！車軸の全長を１０㎜長くし、車輪が付くΦ１８の部分を１０㎜長くしました。（ﾊﾞｯｸｹﾞｰｼﾞは118㎜変更なし）これにより　車輪と軸受部分との隙間が左右それぞれ５㎜大きくなり、軸受を取り付ける車体フレームの設計、製作が容易になりました。　写真上が今までの物（品番1-024）写真下が新製品（品番1-124）また、車輪を固定する押しネジの穴も加工済となりましたので　車輪の組み付けが容易となりました。価格は『5インチゲージパーツ価格表』にてご確認ください。
	２０２１４／１	５インチゲージ用モーターとつりかけキット新製品のお知らせ
		道楽ぼーずWorkshopにて　５ｲﾝﾁｹﾞｰｼﾞつりかけ用のＤＣ２４Ⅴモーターをあつらえました！モーター全長約９０ｍｍ『モーター単品（ﾓｼﾞｭｰﾙ０.８　歯数１４のﾋﾟﾆｵﾝｷﾞﾔ付）』定格　ＤＣ２４Ⅴ・６Aで　３３００rpmにて定格トルクの３kgf・cmが出ます。（この時の出力が１２０Wです）以前、販売しておりましたＤＣ２４Ⅴモーターと　起動トルク　及び　定格トルクは同じにして、以前の物はかなりのスピードが出ていたので　無負荷回転数（最高速度）を下げ全体的に電流値が低くなる仕様で特注にて国内モーターメーカーに製作を依頼しました。これにより同じ定格トルク３kgf・cm時の回転数も下がり　その時の電流値も約１.３A下がり６Aとなりました。全体的に以前の物より電流値が下がっておりますので　バッテリーの消耗も抑えられると思います。メーカー出荷時に寸法や性能など仕様規格の公差内か　全数検査して納品して頂いております。このモーターを使用した『つりかけキット』も販売中です。『つりかけキット』組立例価格は『5インチゲージパーツ価格表』にてご確認ください。
		月刊　とれいん５インチゲージ乗る鉄入門　ひとまず連載終了

		月刊「とれいん」誌上で約２年半にわたり連載しておりました、いちから始める小型鉄道「乗る鉄入門」の連載がひとまず終了いたしました。ご購読頂きましたお客様、とれいん編集部の皆様、長い間お世話になりましてありがとうございました。「BO-ZU　WORKS」制作・解説により、これから5インチを始めようという方々のために、電動機関車を実際に制作し、車輌の設計・制作・工具の使い方・線路の作り方など分かりやすく解説しております。電動車輌を制作しようと計画されている方、庭園鉄道の建設をご計画の方には参考になると思います。ぜひ、ご購読をお願いいたします。 2007-02　№３８６　　第１回　鉄道って乗るものですよね 2007-03　№３８７　　第２回　動力車の仕様を考えよう 2007-04　№３８８　　第３回　具体的な車体の寸法を決めましょう！ 2007-06　№３９０　　第４回　走り始めました 2007-08　№３９２　　第５回　前後スカートと連結器を作る 2007-10　№３９４　　第６回　足回り工作の続き 2007-12　№３９６　　第７回　足回り完成！ 2008-02　№３９８　　第８回　椅子の設計 2008-03　№３９９　　第９回　機器箱の製作 2008-05　№４０１　第１０回　バッテリーボックス周辺の工作 2008-06　№４０２　第１１回　完成の一歩手前へ！ 2008-08　№４０４　第１２回　機関車ついに完成！ 2008-09　№４０５　第１３回　レールの選定など 2008-11　№４０７　第１４回　実際に線路を敷くために 2008-12　№４０８　第１５回　現地測量の実際と敷設準備 2009-02　№４１０　第１６回　線路量産開始 2009-03　№４１１　第１７回　線路敷設の実際 2009-04　№４１２　第１８回　とりあえず一周しました 2009-05　№４１３　第１９回　乗用台車を作ろう 2009-07　№４１５　第２０回　夢は次から次へと・・・ 2009-08　№４１６　第２１回　ひとまずの区切り　（最終回）月刊　とれいん　のお問い合わせは株式会社　エリエイ　プレス・アイゼンバーン電話０３-３９９４-２９３７ e-mail: info@eriei.co.jp とれいん　ホームページ
